鐵素體不銹鋼一般不含鎳，主要合金元素是鉻，并含有相當低的碳，還常含有如鋁等鐵素體形成元素，可以保證鋼的組織主要是鐵素體。其鉻含量（質量分數）一般在12％～30％，碳含量（質量分數）大多低于0.12％。鐵素體不(bu)銹鋼除具有不銹性和耐局部腐蝕性之外，其耐氯化物應力腐蝕、耐點蝕、耐縫隙腐蝕等局部腐蝕性能優良，這是鐵素體不銹鋼的主要特點。

   鐵(tie)素(su)體不銹(xiu)鋼的主(zhu)要(yao)缺點是室溫(wen)和(he)低溫(wen)韌性(xing)差，缺口敏感(gan)性(xing)高，對晶間腐蝕比較(jiao)敏感(gan)。這些(xie)缺點影響了鐵(tie)素(su)體不銹(xiu)鋼的廣泛應用(yong)，其產(chan)量也(ye)比較(jiao)低。

   近幾十年來，隨著冶煉(lian)新(xin)技術的出現，鐵素體不銹(xiu)鋼(gang)的性能有(you)(you)所改善(shan)，發展了許(xu)多(duo)焊接(jie)性好(hao)，加工性能優良的新(xin)鋼(gang)種。在GB/T 1220-1992標(biao)準(zhun)中鐵素體不銹(xiu)鋼(gang)僅(jin)有(you)(you)8種，而(er)在GB/T 20878-2007標(biao)準(zhun)中鐵素體不銹(xiu)鋼(gang)有(you)(you)了18種。下面浙江(jiang)至德鋼(gang)業有(you)(you)限公司技術人(ren)員分別對其(qi)性能和應用進行簡單介紹。

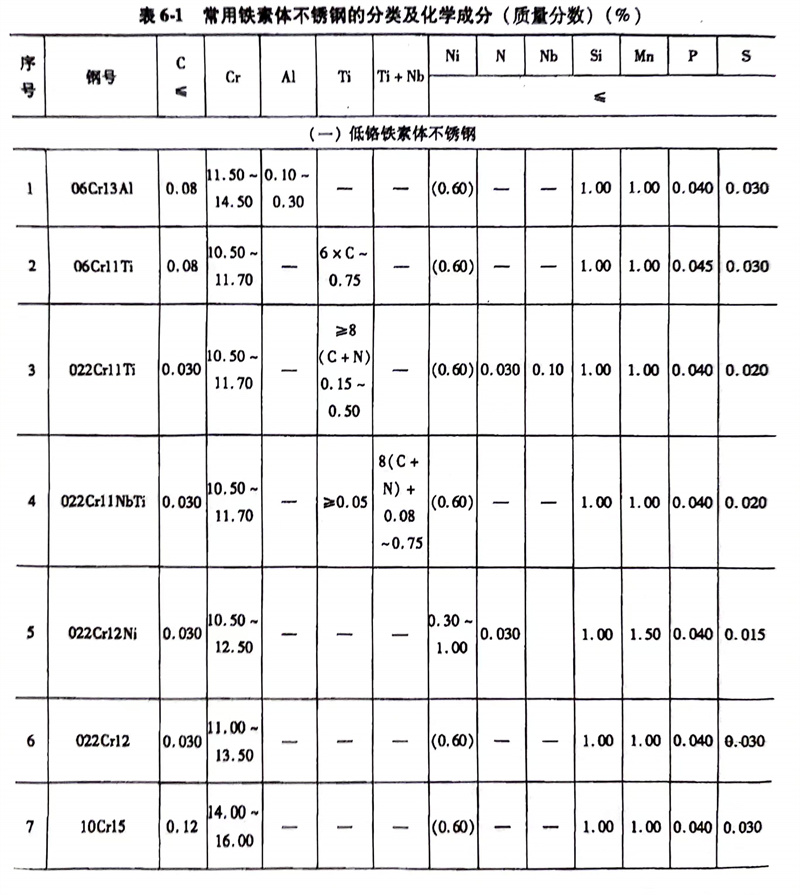

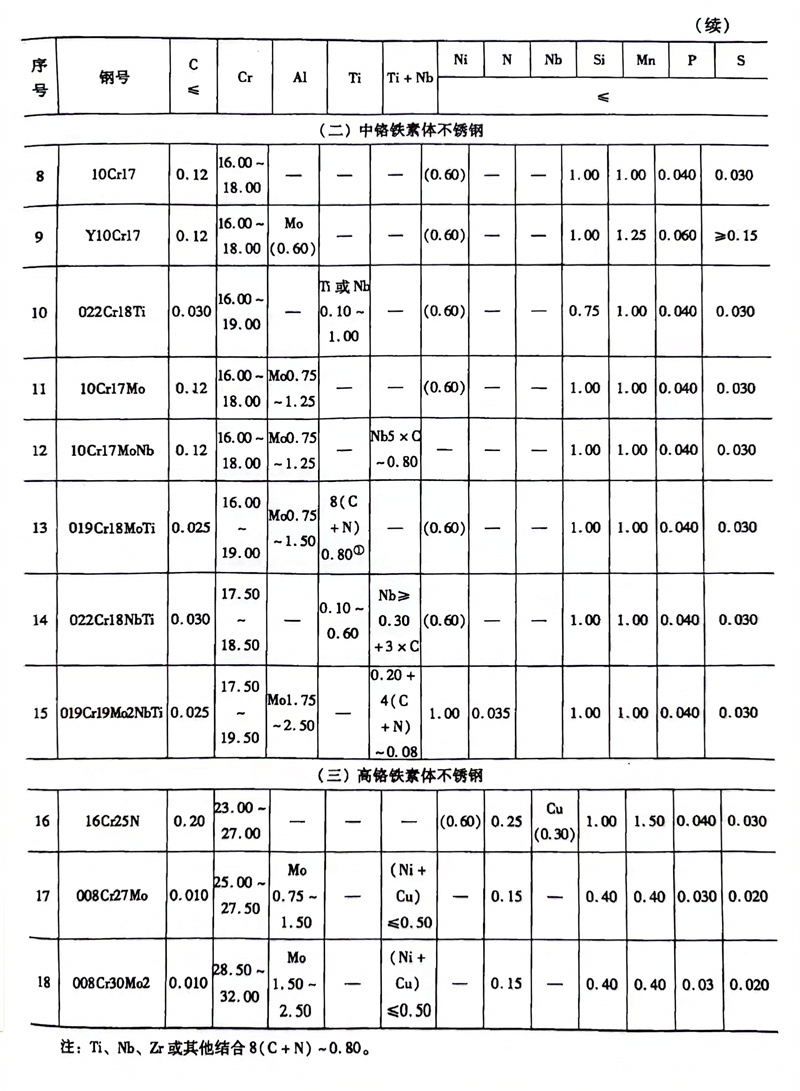

  鐵素體不銹鋼的鉻含量（質量分數）一般在11％～30％，碳含量（質量分數）大多低于0.12％。一般按鋼中鉻含量的不同可分為：低鉻鐵素體不銹鋼(Cr)=11%~15%～15％、中鉻鐵素體不銹鋼(Cr)=16%~20%％ 和高鉻鐵素體不銹鋼(Cr)=26%~30%％，其分類和化學成分見表6-1。
