曼(man)內(nei)斯曼(man)穿孔工(gong)藝與斯蒂弗爾穿孔工(gong)藝的(de)對比分析結果如下：


1. 通過圖示對比

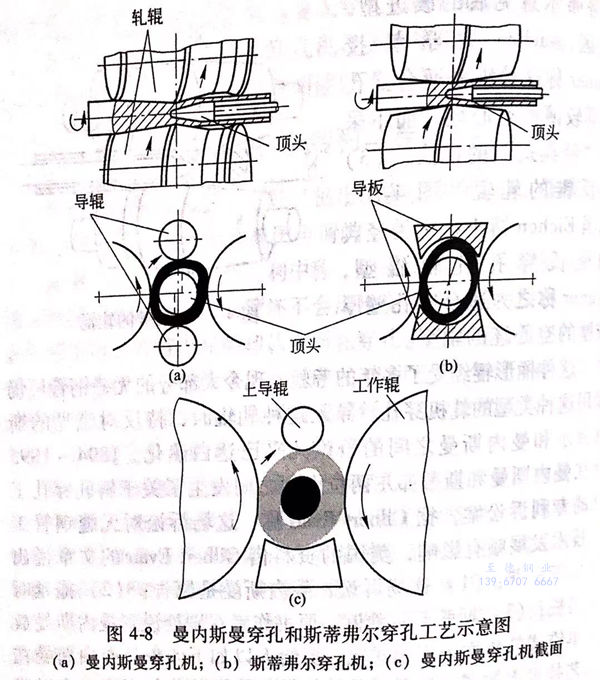

Pfeiffer 博(bo)士和Oberem 分別(bie)以圖(tu)4-8說明兩(liang)者的區(qu)別(bie)，請(qing)注意其(qi)中圖(tu)（a)和圖(tu)（c)兩(liang)圖(tu)之(zhi)(zhi)間的不(bu)同之(zhi)(zhi)處。


圖 4-8.jpg


2. 通過列表對比


曼內斯曼穿孔(kong)和斯蒂弗爾穿孔(kong)工藝的對比如(ru)表(biao) 4-1 所(suo)示


圖 4-1.jpg


3.  文字補釋(shi)


（1) Pfeiffer 博士在(zai)《Herstellug Von Rohren》一書中(zhong)稱：“兩種斜軋工藝的區別主要(yao)(yao)在(zai)于孔型(xing)的封閉，在(zai)曼氏穿孔機中(zhong)孔型(xing)由工作輥(gun)(gun)和(he)導輥(gun)(gun)圍成(cheng)，而斯(si)氏穿孔機中(zhong)則用導板圍成(cheng)。兩者變形(xing)區主要(yao)(yao)部分均由軋輥(gun)(gun)的入口(kou)錐和(he)擴徑(jing)錐組(zu)成(cheng)”。


（2) Oberem在《近15年來斜(xie)軋(ya)(ya)(ya)(ya)穿(chuan)孔(kong)機(ji)的發展》一(yi)(yi)文中稱：“在斜(xie)軋(ya)(ya)(ya)(ya)穿(chuan)孔(kong)機(ji)中最為(wei)重要(yao)的是(shi)具有固定導(dao)(dao)板(ban)的斯蒂弗(fu)爾穿(chuan)孔(kong)機(ji)，它(ta)亦稱為(wei)桶形輥(gun)穿(chuan)孔(kong)機(ji)，它(ta)主(zhu)要(yao)與自動(dong)軋(ya)(ya)(ya)(ya)管(guan)機(ji)、連續軋(ya)(ya)(ya)(ya)管(guan)機(ji)和(he)三輥(gun)軋(ya)(ya)(ya)(ya)管(guan)機(ji)相配，其主(zhu)要(yao)技術特(te)征(zheng)之(zhi)一(yi)(yi)是(shi)軋(ya)(ya)(ya)(ya)輥(gun)水平(ping)布(bu)置(zhi)，導(dao)(dao)板(ban)垂直布(bu)置(zhi)······.處于第二位的是(shi)曼內斯曼穿(chuan)孔(kong)機(ji)，它(ta)主(zhu)要(yao)與周期軋(ya)(ya)(ya)(ya)管(guan)機(ji)相配用，它(ta)的主(zhu)要(yao)技術特(te)征(zheng)之(zhi)一(yi)(yi)是(shi)，軋(ya)(ya)(ya)(ya)輥(gun)水平(ping)布(bu)置(zhi)和(he)隨動(dong)的上導(dao)(dao)輥(gun)。”

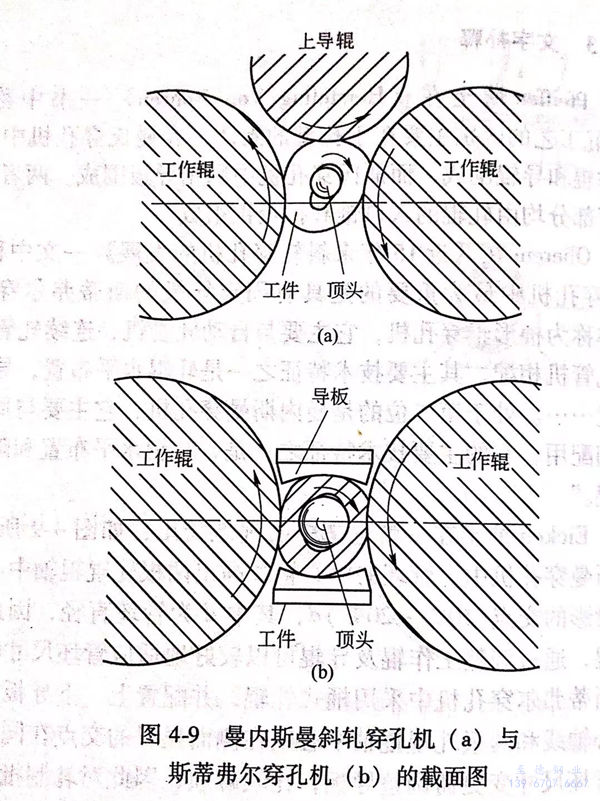

（3) Eicken 博士(shi)在(zai)(zai)一篇論(lun)文(wen)中(zhong)明確地指出：如圖(tu)4-9所(suo)示，在(zai)(zai)曼內斯曼穿孔機(ji)中(zhong)，管(guan)坯(pi)(pi)的(de)中(zhong)心軸線高出兩根軋輥(gun)(gun)輥(gun)(gun)軸中(zhong)心線在(zai)(zai)側面投影的(de)交點（10%~20%)d,其(qi)中(zhong)d為(wei)管(guan)坯(pi)(pi)直徑，因此設(she)有上(shang)導(dao)輥(gun)(gun)，通過(guo)調整工作輥(gun)(gun)及導(dao)輥(gun)(gun)可以較(jiao)(jiao)好(hao)地適(shi)應(ying)管(guan)坯(pi)(pi)尺寸的(de)變更。在(zai)(zai)斯蒂弗(fu)爾穿孔機(ji)中(zhong)采用桶(tong)式(shi)軋輥(gun)(gun)，并配置(zhi)上(shang)、下導(dao)板(ban)，管(guan)坯(pi)(pi)的(de)中(zhong)心軸線和(he)兩根軋輥(gun)(gun)輥(gun)(gun)軸中(zhong)心線在(zai)(zai)側面投影的(de)交點在(zai)(zai)同一高度上(shang)，管(guan)坯(pi)(pi)尺寸變更需(xu)調整導(dao)板(ban)，比(bi)較(jiao)(jiao)麻煩，因此對軋制批量較(jiao)(jiao)大，管(guan)坯(pi)(pi)尺寸變更不太頻繁的(de)鋼(gang)管(guan)生產(chan)來(lai)說比(bi)較(jiao)(jiao)適(shi)合。


圖 4-9.jpg


（4) 蘇聯葉爾(er)莫拉耶夫(fu)在《鋼管(guan)(guan)車(che)間機(ji)(ji)械設備》一書中(zhong)稱：在自動軋(ya)管(guan)(guan)機(ji)(ji)組中(zhong)，穿孔(kong)機(ji)(ji)軋(ya)輥(gun)的(de)工作部分系由兩個錐形體(ti)組成，而在周期(qi)式(shi)軋(ya)管(guan)(guan)機(ji)(ji)組中(zhong)軋(ya)輥(gun)除有兩個錐形體(ti)外(wai)，還有用于荒管(guan)(guan)定徑(jing)的(de)突(tu)緣。因此，周期(qi)式(shi)軋(ya)管(guan)(guan)機(ji)(ji)組中(zhong)······穿孔(kong)機(ji)(ji)軋(ya)輥(gun)的(de)輥(gun)身長度顯然(ran)要比自動軋(ya)管(guan)(guan)機(ji)(ji)組的(de)大(da)。


    為了生產直徑不大的不銹鋼管，設置和裝有兩個工作輥和上下導板的斜軋機。在這種況下，輔助輥的直徑很小，這樣的軋輥因其強度不夠而不能采用。在自動軋管機組的穿孔機上也裝置上下導板，在這種情況下，可以得到封閉的孔型，因而可以生產較薄的荒管。


   當在(zai)斜軋(ya)(ya)(ya)機上(shang)軋(ya)(ya)(ya)制(zhi)時(shi)，所軋(ya)(ya)(ya)制(zhi)的鋼(gang)(gang)(gang)坯的中(zhong)心(xin)線(xian)處于軋(ya)(ya)(ya)輥(gun)所在(zai)的平面內（或(huo)平面稍高）。在(zai)軋(ya)(ya)(ya)制(zhi)中(zhong)等尺寸直徑(jing)(jing)不銹鋼(gang)(gang)(gang)管(guan)(guan)的荒(huang)管(guan)(guan)時(shi)可(ke)以(yi)裝(zhuang)(zhuang)設上(shang)輔(fu)助(zhu)輥(gun)以(yi)代(dai)(dai)替上(shang)導板，而保留下導板。在(zai)軋(ya)(ya)(ya)制(zhi)大直徑(jing)(jing)鋼(gang)(gang)(gang)管(guan)(guan)的荒(huang)管(guan)(guan)時(shi)，可(ke)以(yi)裝(zhuang)(zhuang)設上(shang)下輥(gun)以(yi)代(dai)(dai)替上(shang)下導板。


   在蘇聯技術文(wen)獻中不以曼內斯曼和斯蒂弗爾(er)來命名斜軋穿孔機，而以與之相配(pei)的(de)(de)軋管(guan)機和管(guan)坯直(zhi)徑大小來說明兩者的(de)(de)區別。


（5)《無縫的(de)故(gu)事》一書(shu)的(de)第(di)(di)三章是(shi)第(di)(di)一部(bu)分的(de)小結，該書(shu)第(di)(di)一部(bu)分題(ti)為(wei)“關(guan)(guan)于曼內(nei)斯(si)曼和(he)斯(si)蒂弗(fu)(fu)爾(er)(er)穿(chuan)(chuan)孔(kong)工藝專利(li)的(de)史話(hua)”，但最后(hou)(hou)對于這兩(liang)種(zhong)穿(chuan)(chuan)孔(kong)機的(de)區(qu)別(bie)卻是(shi)不甚了(le)了(le)。書(shu)中涉及這兩(liang)種(zhong)穿(chuan)(chuan)孔(kong)機的(de)區(qu)別(bie)的(de)敘述(shu)是(shi)從扭變著(zhu)手的(de)，談到了(le)輥(gun)型，而且(qie)稱桶(tong)形軋輥(gun)為(wei)曼內(nei)斯(si)曼穿(chuan)(chuan)孔(kong)機的(de)特征，但是(shi)對導(dao)圍(wei)工具(ju)卻只字未提(ti)。而德國(guo)學(xue)者卻正好與此相(xiang)反。這主(zhu)要(yao)表現在：a. 稱桶(tong)形軋輥(gun)為(wei)斯(si)蒂弗(fu)(fu)爾(er)(er)穿(chuan)(chuan)孔(kong)機所用；b. 提(ti)出主(zhu)要(yao)以導(dao)板導(dao)輥(gun)來(lai)區(qu)別(bie)兩(liang)者。實(shi)際上這兩(liang)種(zhong)穿(chuan)(chuan)孔(kong)機的(de)歷史淵源在于專利(li)申請和(he)后(hou)(hou)來(lai)的(de)訴訟(song)案，而構成訴訟(song)案的(de)主(zhu)題(ti)是(shi)“扭變”。實(shi)際上這完全是(shi)托詞，所以蘇聯學(xue)者的(de)解釋(shi)還(huan)是(shi)比較令人滿意的(de)，而關(guan)(guan)于曼內(nei)斯(si)曼穿(chuan)(chuan)孔(kong)機和(he)斯(si)蒂弗(fu)(fu)爾(er)(er)穿(chuan)(chuan)孔(kong)機的(de)提(ti)法權且(qie)留(liu)下(xia)來(lai)以供(gong)閱讀外(wai)文資料(liao)時參(can)考。
