1. 管坯預(yu)旋轉裝置

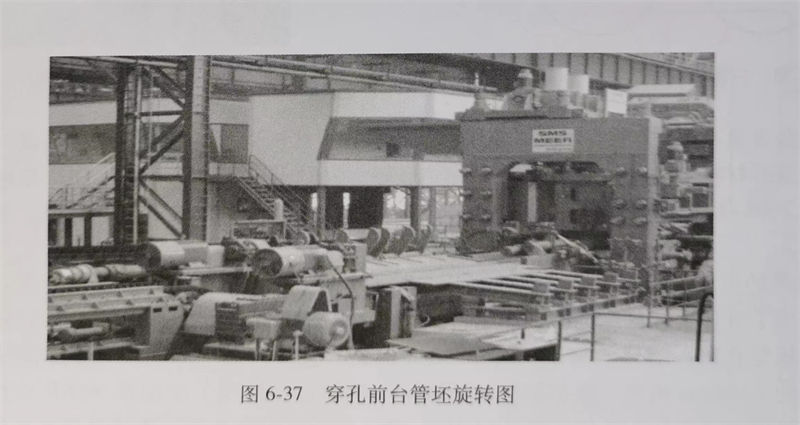

大型的不銹鋼管穿孔機組,管坯直徑大如ф350mm、φ380mm、φ450mm、φ500mm,管坯重量大,為方便管坯咬入,防止前卡事故,在前臺設置了管坯預旋轉裝置,大管坯在推鋼機推入軋輥前在預旋轉的驅動下旋轉起來,這樣很大程度改善了咬入條件,減少了事故,提高了軋輥壽命。國內攀成鋼ф340mm機組、湖北新冶鋼φ460mm機組、天淮φ508mm機組均采用了管坯預旋轉,使用效果良好。見圖6-37所示。
2. 關于主電機、傳動軸擺(bai)放的位置

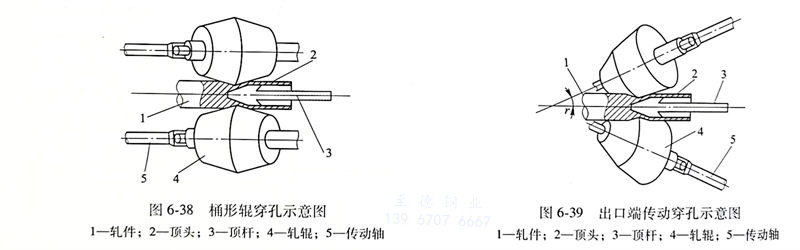

桶形輥(gun)穿(chuan)(chuan)孔(kong)(kong)(kong)機(ji)(ji)(ji)(ji)(ji)(ji)(ji)均(jun)是電(dian)機(ji)(ji)(ji)(ji)(ji)(ji)(ji)、傳(chuan)動(dong)(dong)軸擺放(fang)在(zai)(zai)(zai)前臺(tai),如寶鋼改造前的(de)(de)φ140mm穿(chuan)(chuan)孔(kong)(kong)(kong)機(ji)(ji)(ji)(ji)(ji)(ji)(ji)、天津鋼管(guan)的(de)(de)φ250mm穿(chuan)(chuan)孔(kong)(kong)(kong)機(ji)(ji)(ji)(ji)(ji)(ji)(ji)以及(ji)為自動(dong)(dong)軋管(guan)配套的(de)(de)桶形輥(gun)穿(chuan)(chuan)孔(kong)(kong)(kong)機(ji)(ji)(ji)(ji)(ji)(ji)(ji)等。錐(zhui)形輥(gun)穿(chuan)(chuan)孔(kong)(kong)(kong)機(ji)(ji)(ji)(ji)(ji)(ji)(ji)由于(yu)采用(yong)了(le)大輾(zhan)軋角(jiao)(jiao)(10°~15°,多數采用(yong)15°),因此,絕大多數錐(zhui)形輥(gun)穿(chuan)(chuan)孔(kong)(kong)(kong)機(ji)(ji)(ji)(ji)(ji)(ji)(ji)是將電(dian)機(ji)(ji)(ji)(ji)(ji)(ji)(ji)、傳(chuan)動(dong)(dong)軸放(fang)在(zai)(zai)(zai)后臺(tai)。衡陽鋼管(guan)的(de)(de)φ89mm機(ji)(ji)(ji)(ji)(ji)(ji)(ji)組,為有利于(yu)穿(chuan)(chuan)孔(kong)(kong)(kong)機(ji)(ji)(ji)(ji)(ji)(ji)(ji)實現頂桿循環(huan)和設備(bei)維護,將錐(zhui)形輥(gun)穿(chuan)(chuan)孔(kong)(kong)(kong)機(ji)(ji)(ji)(ji)(ji)(ji)(ji)電(dian)機(ji)(ji)(ji)(ji)(ji)(ji)(ji)、傳(chuan)動(dong)(dong)軸放(fang)在(zai)(zai)(zai)了(le)前臺(tai)(輾(zhan)軋角(jiao)(jiao)為10°)。鞍鋼ф159mm機(ji)(ji)(ji)(ji)(ji)(ji)(ji)組建設時,將桶形輥(gun)改為錐(zhui)形輥(gun),輾(zhan)軋角(jiao)(jiao)為3.3°,電(dian)機(ji)(ji)(ji)(ji)(ji)(ji)(ji)、傳(chuan)動(dong)(dong)軸放(fang)仍放(fang)在(zai)(zai)(zai)前臺(tai)。將電(dian)機(ji)(ji)(ji)(ji)(ji)(ji)(ji)、傳(chuan)動(dong)(dong)軸擺放(fang)于(yu)前臺(tai),有利于(yu)操作環(huan)境的(de)(de)優化,有利于(yu)設備(bei)的(de)(de)維護。近年來國內的(de)(de)一些小(xiao)型穿(chuan)(chuan)孔(kong)(kong)(kong)機(ji)(ji)(ji)(ji)(ji)(ji)(ji)的(de)(de)改造,均(jun)采用(yong)了(le)小(xiao)錐(zhui)角(jiao)(jiao)的(de)(de)錐(zhui)形穿(chuan)(chuan)孔(kong)(kong)(kong)機(ji)(ji)(ji)(ji)(ji)(ji)(ji),電(dian)機(ji)(ji)(ji)(ji)(ji)(ji)(ji)、傳(chuan)動(dong)(dong)軸放(fang)仍放(fang)在(zai)(zai)(zai)前臺(tai)。
3. 頂(ding)桿的運行方式

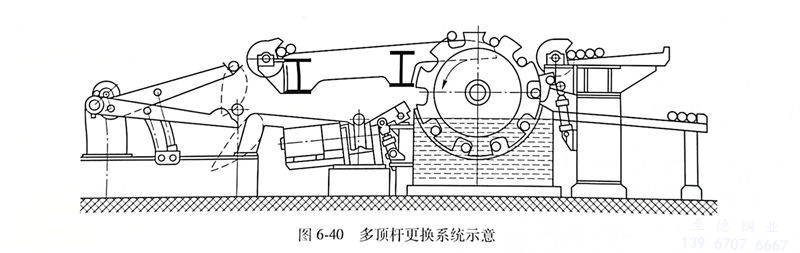

我國早期(qi)穿孔機(ji)(ji)頂桿(gan)(gan)運(yun)(yun)行(xing)方式(shi)(shi)(shi)均采(cai)用單支(zhi)(zhi)運(yun)(yun)行(xing),寶鋼引進的φ140mm機(ji)(ji)組采(cai)用多(duo)支(zhi)(zhi)頂桿(gan)(gan)(8~11支(zhi)(zhi))線外(wai)循環(huan),頂桿(gan)(gan)冷卻更(geng)換(huan)機(ji)(ji)構見(jian)圖6-40。衡(heng)陽鋼管的89mm機(ji)(ji)組頂桿(gan)(gan)也是8~11支(zhi)(zhi),這(zhe)種運(yun)(yun)行(xing)方式(shi)(shi)(shi)多(duo)用于(yu)高(gao)節奏的全浮(fu)動式(shi)(shi)(shi)、半(ban)浮(fu)動式(shi)(shi)(shi)機(ji)(ji)組,軋(ya)制節奏可以(yi)滿足3.5~49/min。這(zhe)種運(yun)(yun)行(xing)方式(shi)(shi)(shi)占(zhan)地面積大(da),配備的頂桿(gan)(gan)多(duo)(投入大(da)),更(geng)換(huan)規格時費時費力。但這(zhe)種頂桿(gan)(gan)運(yun)(yun)行(xing)方式(shi)(shi)(shi)使頂頭、頂桿(gan)(gan)冷卻效果好(hao),可滿足高(gao)節奏的軋(ya)管機(ji)(ji)組。隨(sui)著限動軋(ya)機(ji)(ji)占(zhan)有主(zhu)導(dao)地位后,單支(zhi)(zhi)頂桿(gan)(gan)運(yun)(yun)行(xing)成(cheng)為主(zhu)流,并在頂頭、頂桿(gan)(gan)內外(wai)冷卻方面開發(fa)了很多(duo)新技(ji)術。
4. 頂(ding)桿預選轉
天津不銹鋼管廠φ250mm連軋管機組、成都無縫ф180mm精密軋管機組,都采用頂桿預選轉機構。頂桿預選轉有利于穿孔時管坯咬入,有利于減少穿孔前卡,尤其是針對大管坯穿孔,天津不銹鋼管廠Φ460mm PQF機組也采用頂桿預選轉,但是由于頂桿預選轉機構維護成本較高,沒能在國內較大范圍推廣。
5. 頂桿小車驅動方式

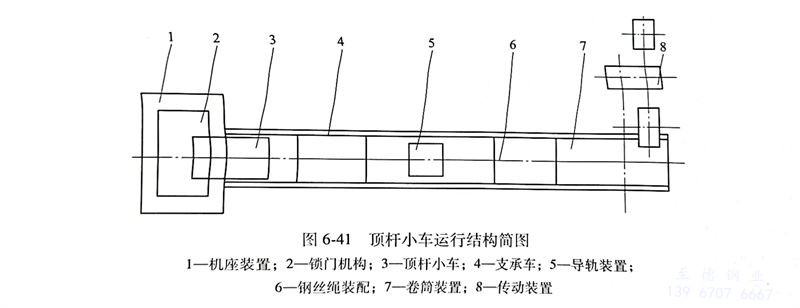

頂桿止推小車的運行多采用鋼絲繩卷筒拖動,靠液壓缸張緊鋼絲繩保證小車運行的定位,這種方式投資少,維護簡單,但不能滿足高節奏的需要,見圖6-41。天津不銹鋼管廠(chang)φ168mmPQF機組,穿孔機采用了帶有齒條驅動的頂桿止推小車,這種小車的運行,啟、停速度快、定位精度高,最高節奏可以保證24秒/根。
6. 頂(ding)頭的連接方式及頂(ding)頭冷卻
頂頭與頂桿的連接方式:
a. 一種是螺(luo)紋連接,頂頭(tou)冷(leng)卻采用內(nei)外水冷(leng),單個頂頭(tou)連續使用;
b. 另(ling)一種是銷(xiao)子(zi)連(lian)接,多支頂(ding)(ding)桿(gan)成組循環使用(yong),頂(ding)(ding)頭、頂(ding)(ding)桿(gan)線外冷卻(que),多用(yong)于頂(ding)(ding)桿(gan)快速更換(huan)的高(gao)節(jie)奏機組;
c. 還有一種是頂(ding)(ding)頭(tou)頂(ding)(ding)桿不固定連接,采用(yong)頂(ding)(ding)頭(tou)快(kuai)速更換方式如(ru)天津鋼管的(de)φ168mm機(ji)組,引進了三頂(ding)(ding)頭(tou)快(kuai)速更換循環使用(yong)的(de)頂(ding)(ding)頭(tou)冷卻及更換裝(zhuang)(zhuang)置,滿足了工藝的(de)要求。但該頂(ding)(ding)頭(tou)更換裝(zhuang)(zhuang)置對頂(ding)(ding)桿的(de)定位,頂(ding)(ding)頭(tou)的(de)定位要求精(jing)度較高。
7. 后臺的(de)定心(xin)裝置
穿(chuan)孔(kong)機后臺(tai)定(ding)(ding)心(xin)的(de)穩定(ding)(ding)性(xing)直接影響(xiang)毛(mao)管(guan)的(de)壁厚精度。早期的(de)穿(chuan)孔(kong)后臺(tai)定(ding)(ding)心(xin)輥(gun),采用的(de)是四(si)輥(gun)定(ding)(ding)心(xin),氣(qi)動壓緊,對其頂桿(gan)對中(zhong)性(xing)、穩定(ding)(ding)性(xing)都較差。20世紀80年代(dai)后,隨著電控技(ji)術(shu)(shu)和液壓技(ji)術(shu)(shu)的(de)發(fa)展,新(xin)建(jian)機組(zu)和改造機組(zu)普遍的(de)做法是:
a. 采用液壓(ya)系統(tong)實施對頂桿(gan)的壓(ya)緊(jin);
b. 采用三輥定心(xin)裝(zhuang)置(對中(zhong)性高(gao));
c. 增加(jia)定心(xin)裝置的架數,一般機組采用5~7架;
d. 縮短第(di)一(yi)架定心裝置與機架中(zhong)心線的距離(li)。
天津不銹鋼管(guan)廠ф250mm穿孔機的第一架定心裝置安裝在機架內,采用四輥裝置,因強度不夠,經常損壞,維護也不方便。后續建設的機組不再沿用此結構,改成了機架外的三輥定心裝置。設計上將第一架三輥定心向機架方向平移,縮短軋機中心到第一架三輥定心裝置的距離,起到了減少頂桿抖動,保證壁厚精度的作用。
