奧氏體不銹鋼的組織結構決定了其力學性能的特點是強度較低而塑性和韌性較高。在我國不銹鋼標準中，給定的奧氏體不銹鋼抗拉強度一般為480~520N/m㎡;個別的還有400N/m㎡.按標準，奧氏體不銹鋼鍛材、軋材沒給出沖擊試驗值，實際上，奧氏體不銹鋼固溶化熱處理后的沖擊功（AKU2)可達120J或更高。奧氏體不銹鋼的力學性能不能通過熱處理進行調整。

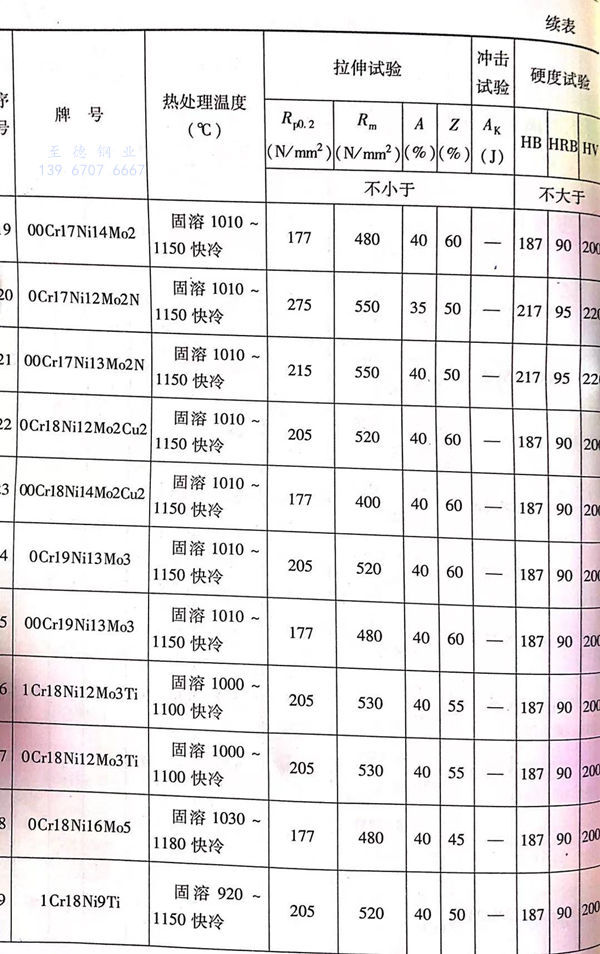

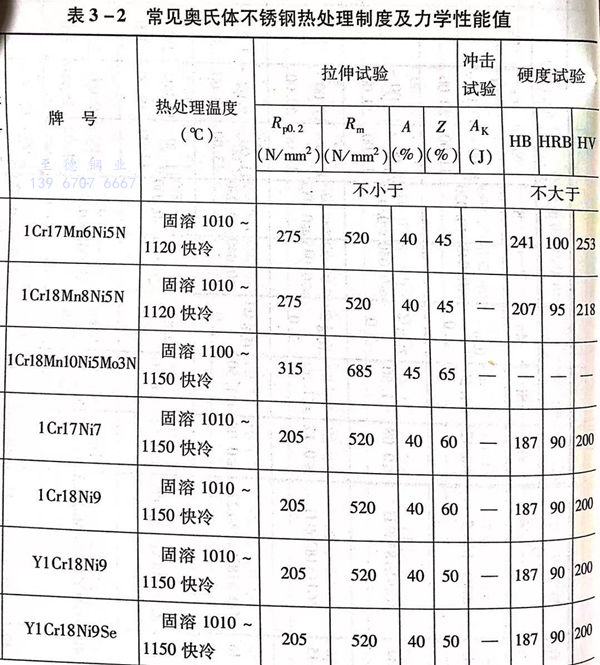

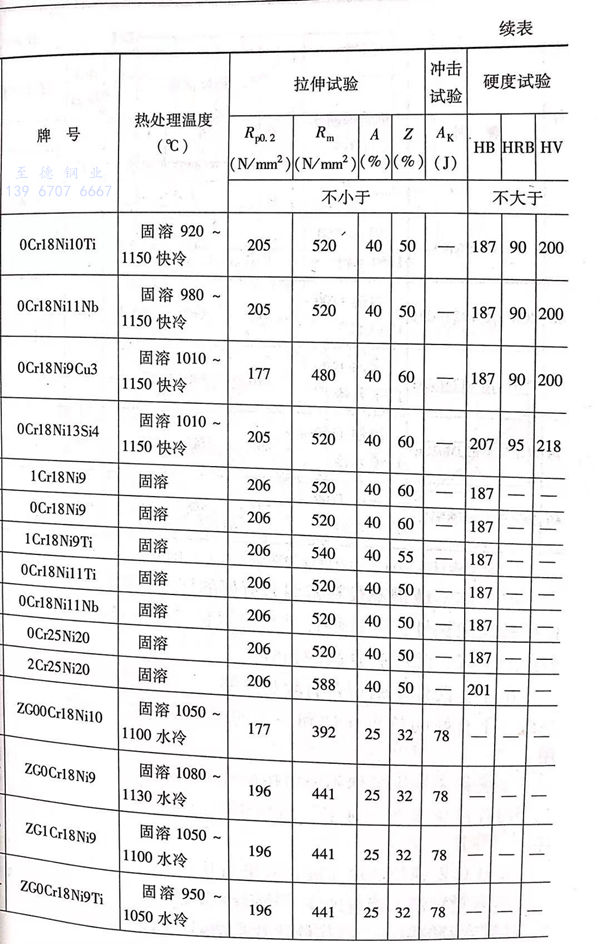

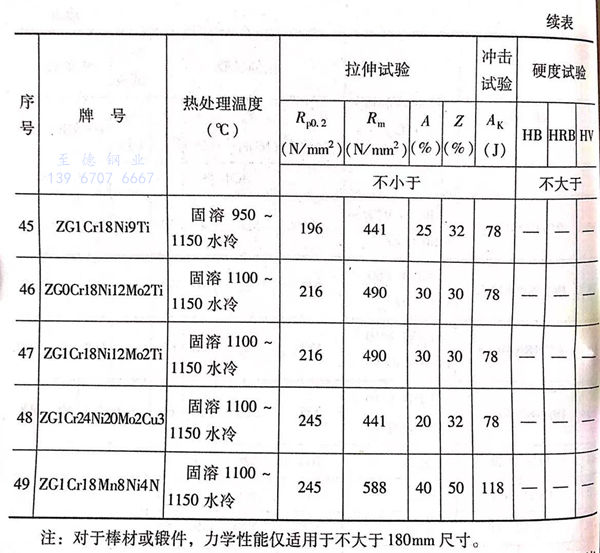

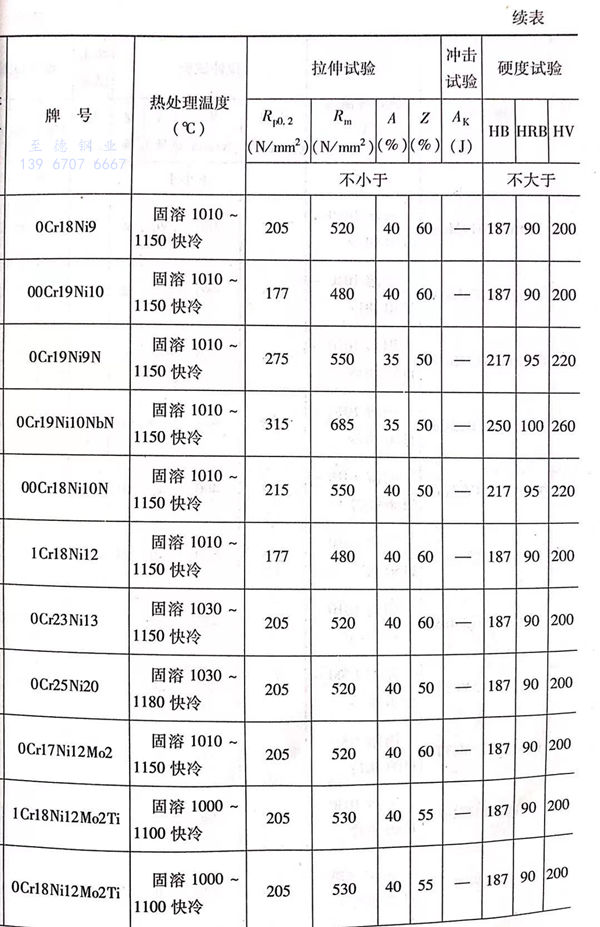

 常見(jian)奧氏體不(bu)銹鋼(gang)固溶(rong)化(hua)熱處理(li)后(hou)的力學性能見(jian)表3-2。

奧(ao)氏體不銹鋼不僅在(zai)常溫時有好(hao)的韌性，在(zai)低溫條件(jian)下也(ye)能保持較高的韌性，這種特性甚至可以保持到(dao) -150℃。隨(sui)著使用溫度的下降，強(qiang)度有升高的趨勢(shi)。

由(you)于奧氏體不銹(xiu)鋼含有較(jiao)(jiao)高(gao)的鉻、鎳、銅等(deng)合金元(yuan)素，在較(jiao)(jiao)高(gao)溫度下有好的抗氧化(hua)性和一定的強度，有的可作為耐熱鋼使(shi)用(yong)。

奧氏體不銹鋼雖然不能用熱處理(li)方法(fa)調(diao)整力(li)學(xue)性能，但可(ke)以利用冷作硬化(hua)來改善強度，應(ying)用于制(zhi)造標(biao)準件或小截面(mian)機械(xie)零件。

奧氏(shi)體不銹(xiu)鋼的冷作硬化效果與其含碳量(liang)和(he)變形量(liang)有關。

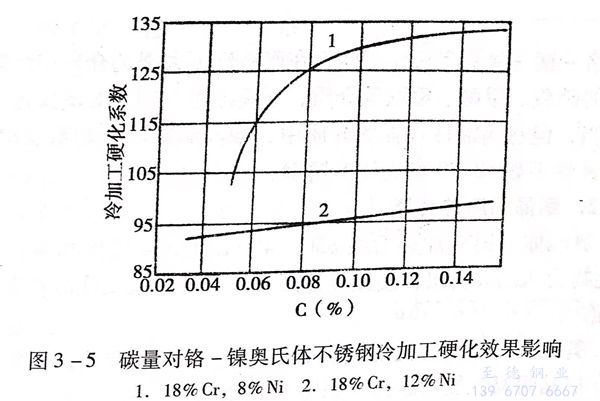

碳含量對(dui)鉻－鎳奧氏體(ti)不銹鋼冷(leng)作(zuo)硬(ying)化效果(guo)的影響見(jian)圖3-5。隨(sui)碳含量的增加，冷(leng)作(zuo)硬(ying)化效果(guo)增強。

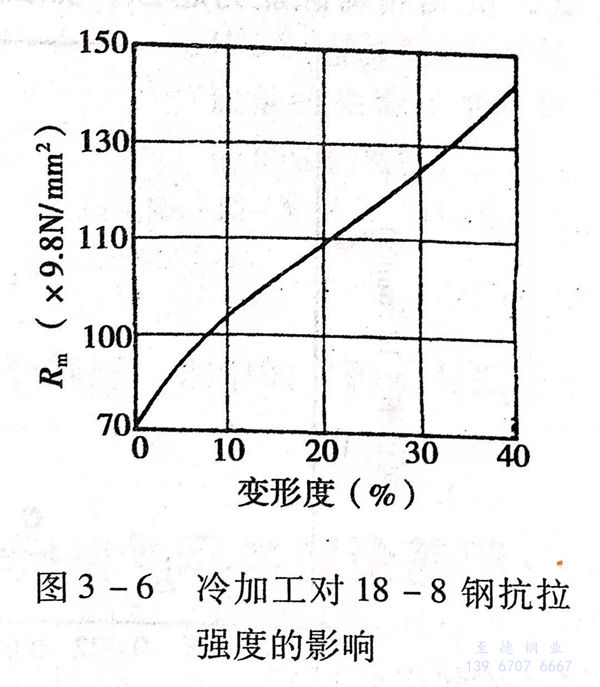

冷加(jia)工變形量對鉻－鎳奧氏體不(bu)銹(xiu)鋼抗拉強度的影響見圖3-6。隨冷加(jia)工變形量的增加(jia)，冷作硬化效果增強。
