1. 奧氏體低溫(wen)無磁不銹鋼的焊接

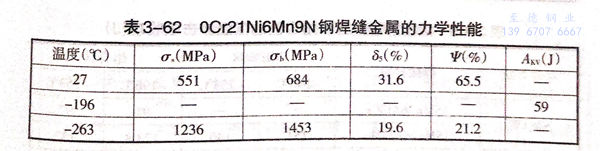

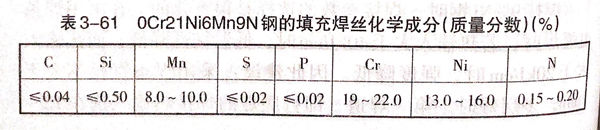

 目前，0Cr21Ni6Mn9N鋼的焊接還僅限于TIG焊及真空電子束焊接。焊接參數可參照不銹鋼(gang)。填充焊絲的化學成分見表3-61.焊縫金屬的力學性能見表3-62。

2. 錳(meng)-鋁系高錳(meng)奧氏體低溫無(wu)磁鋼的焊接(jie)

 15Mn26Al14鋼可用氣體(ti)火焰及等離子切割，切口無硬化。

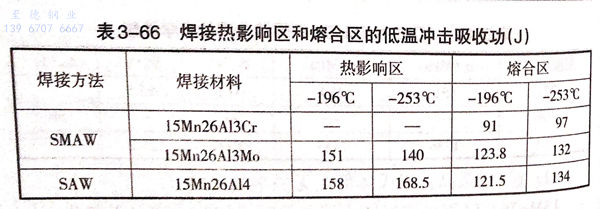

 15Mn26Al14鋼(gang)可用SWAM、SAW及TIG方法焊(han)接，其所用焊(han)接材料及力(li)學性能在(zai)表3-63~表3-66中給出。

3. 高錳奧氏體超低溫(wen)無磁鋼的焊接

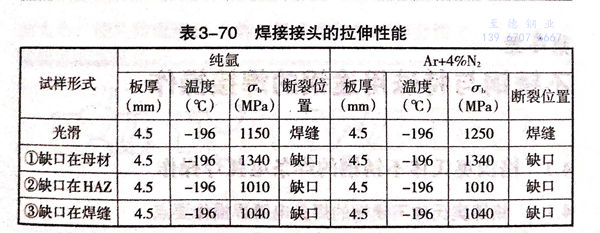

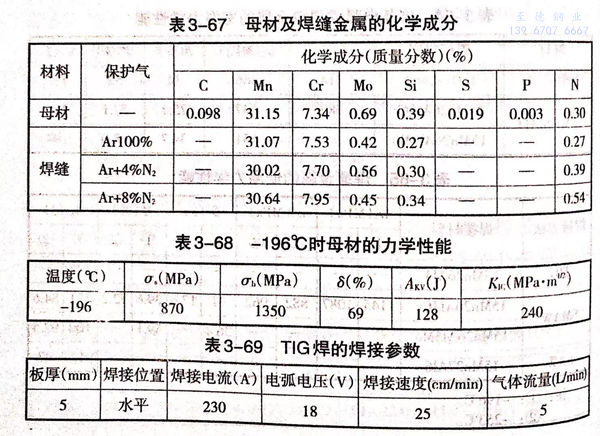

  采(cai)用TIG焊(han)(han)法，保護(hu)氣(qi)(qi)體(ti)(ti)用純(chun)(chun)氬氣(qi)(qi)或氬氣(qi)(qi)＋氮氣(qi)(qi)，填充焊(han)(han)絲直徑4mm.母材及焊(han)(han)縫(feng)金(jin)屬(shu)的(de)化學(xue)成分在表(biao)3-67中(zhong)給出(chu)。表(biao)3-68為(wei)(wei)-196℃時(shi)母材的(de)力(li)學(xue)性能(neng)。表(biao)3-69為(wei)(wei)TIG焊(han)(han)的(de)焊(han)(han)接(jie)(jie)參數。表(biao)3-70為(wei)(wei)兩種保護(hu)氣(qi)(qi)體(ti)(ti)下焊(han)(han)接(jie)(jie)接(jie)(jie)頭的(de)拉伸性能(neng)。焊(han)(han)接(jie)(jie)接(jie)(jie)頭的(de)硬(ying)度測定表(biao)明，焊(han)(han)縫(feng)金(jin)屬(shu)的(de)硬(ying)度因(yin)保護(hu)氣(qi)(qi)體(ti)(ti)不(bu)同(tong)而不(bu)同(tong)。保護(hu)氣(qi)(qi)體(ti)(ti)為(wei)(wei)Ar+8%N2時(shi)，焊(han)(han)縫(feng)金(jin)屬(shu)的(de)硬(ying)度比(bi)Ar+4%N2作(zuo)(zuo)為(wei)(wei)保護(hu)氣(qi)(qi)體(ti)(ti)時(shi)高；而Ar+4%N2作(zuo)(zuo)為(wei)(wei)保護(hu)氣(qi)(qi)體(ti)(ti)時(shi)，焊(han)(han)縫(feng)金(jin)屬(shu)的(de)硬(ying)度又(you)高于純(chun)(chun)氬作(zuo)(zuo)為(wei)(wei)保護(hu)氣(qi)(qi)體(ti)(ti)焊(han)(han)接(jie)(jie)時(shi)的(de)焊(han)(han)縫(feng)金(jin)屬(shu)硬(ying)度。焊(han)(han)縫(feng)金(jin)屬(shu)的(de)組織都是(shi)純(chun)(chun)奧氏體(ti)(ti)，這一結果(guo)充分說(shuo)明N的(de)強化作(zuo)(zuo)用。
