因為人們已經明確證實了鉬以外的合金元素對耐點腐蝕性的影響，其中能有效提高耐點腐蝕性的主要元素有Cr、Mo、N,所以從1970年起，日本開始開發使用含Cr、Mo、N元素的奧氏體不銹鋼。即 1971年相繼開發出了21 Cr-12 Ni-2.5 Mo-0.2N鋼（NAS124L)和25 Cr-13 Ni-0.8 Mo-0.3N鋼（YUS170),這兩種不銹鋼不僅具有與5%Mo奧氏體不銹鋼（現在稱SUS317J1)相當的耐點腐蝕性，還具有良好的耐酸性。而且跟后面將要講到的雙(shuang)相不(bu)銹鋼一樣，這兩種鋼不會出現因焊接等高溫加熱而引起的耐點腐蝕性能力下降的現象，且成本低，所以適用于含有氯化物雜質的環境中，例如曾用于當時盛行的排煙脫硫裝置中。

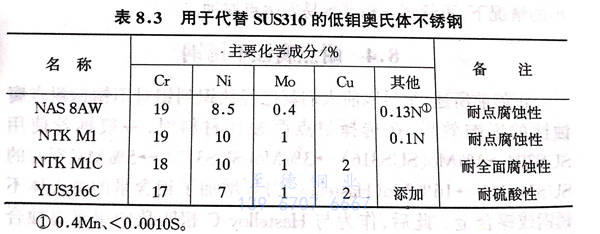

此后，由于1979年鉬原料價格的暴漲，開發了降低鉬含量的不銹鋼。為了得到與316不銹(xiu)鋼一樣的耐點腐蝕性，積極添加了氮元素并降低了硫含量，從而開發出了低鉬奧氏體不銹鋼。具體的例子如表8.3所示。這些不銹鋼也可以在大氣、土壤等自然環境下，用作替代SUS316不銹鋼的耐蝕材料。

但是，在(zai)含有氯化(hua)物的(de)高溫環(huan)境下，例(li)如海水中，以(yi)前(qian)所(suo)開發(fa)(fa)的(de)耐點腐(fu)蝕(shi)不(bu)(bu)(bu)銹(xiu)鋼(gang)不(bu)(bu)(bu)能充分發(fa)(fa)揮作(zuo)用，所(suo)以(yi)在(zai)嚴峻的(de)環(huan)境中一般推(tui)薦(jian)使用鈦或Ni-Cr-Mo合成的(de)Hastelloy C-276鋼(gang)等(deng)。但是，1976年(nian)瑞典開發(fa)(fa)了20Cr-18Ni-6Mo-0.7Cu-0.2N鋼(gang)（Avesta254SMO),與(yu)美(mei)國在(zai)20世(shi)紀70年(nian)代(dai)初開發(fa)(fa)的(de)20Cr-25Ni-6Mo鋼(gang)相(xiang)比，該鋼(gang)（由于添加(jia)了氮）不(bu)(bu)(bu)容(rong)易有金(jin)屬間化(hua)合物析(xi)出，所(suo)以(yi)容(rong)易制造，而且還(huan)具有優(you)良的(de)耐點腐(fu)蝕(shi)性(xing)。此后，美(mei)國、德國也開發(fa)(fa)了與(yu)此類似的(de)鋼(gang)種，被稱(cheng)作(zuo)6Mo超奧氏(shi)體不(bu)(bu)(bu)銹(xiu)鋼(gang)。進入20世(shi)紀80年(nian)代(dai)后，這些鋼(gang)種開始在(zai)日(ri)本受(shou)到(dao)關注，日(ri)本的(de)各個(ge)廠家也開發(fa)(fa)了6Mo系(xi)的(de)氮添加(jia)奧氏(shi)體不(bu)(bu)(bu)銹(xiu)鋼(gang)，并(bing)在(zai)1991年(nian)修(xiu)改JIS時，改稱(cheng)SUS317J4L。

 在第3章(zhang)的表3.4中列出了日本研(yan)制(zhi)的含Mo、N的高(gao)耐(nai)蝕(shi)奧氏(shi)體不銹鋼(gang)(gang)的主要鋼(gang)(gang)種。
