隔膜(mo)閥結構的最大特點是閥內隔膜能將工作介質與閥瓣、閥桿等部件分隔開來，使閥件不受介質腐蝕，介質也不會外漏，省去了密封結構。


 隔膜閥有屋脊式、截止式、直流式、直通式等幾種結構形式。

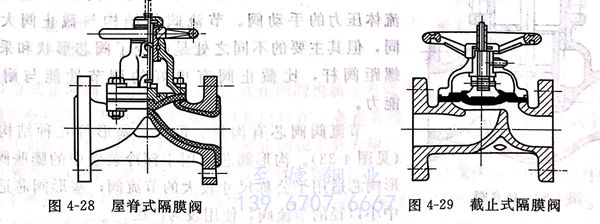

1. 屋脊式隔膜閥（見圖4-28)


  為最常用(yong)的一種結(jie)構(gou)形式。關閉時，帶有(you)隔膜(mo)的閥瓣下移(yi)，使(shi)其(qi)與閥體(ti)(ti)的脊背(bei)密封，達到切斷流(liu)體(ti)(ti)的要求(qiu)。其(qi)結(jie)構(gou)簡單，維修方便，流(liu)體(ti)(ti)阻力小，因而得到廣(guang)泛應(ying)用(yong)。


圖 28.jpg


2. 截止式(shi)隔膜閥（見(jian)圖4-29)


  結構與截止(zhi)閥(fa)(fa)相(xiang)似，類(lei)似在截止(zhi)閥(fa)(fa)的閥(fa)(fa)瓣下(xia)方裝置隔(ge)膜以隔(ge)斷流體。但其結構復雜，流體阻力(li)大(da)，目前已(yi)較少(shao)采用。

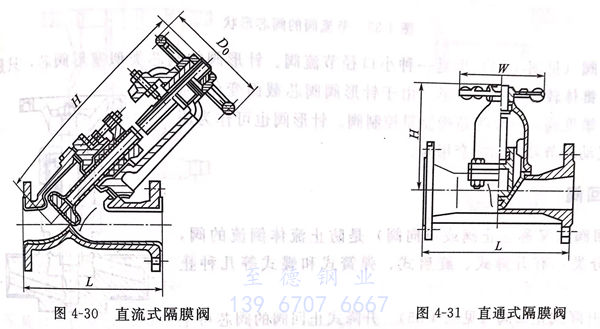

3. 直流式(shi)隔(ge)膜(mo)閥（見圖4-30)


  為(wei)截止式(shi)隔膜閥(fa)的改(gai)型(xing)結(jie)構(gou)，形同Y型(xing)閥(fa)，其結(jie)構(gou)仍(reng)很復雜，但改(gai)善了流(liu)體的流(liu)通狀(zhuang)態，減小了阻力(li)。


圖 30.jpg


4. 直通式隔(ge)膜(mo)閥(fa)（見(jian)圖4-31)


 其流體的流道近(jin)似直線，阻力很小，適(shi)用于易阻塞的介質。
