1. 閥桿


 閥桿是閘閥的操作部件，從閥桿結構類型分析，有明桿閘閥與暗桿閘閥兩種。

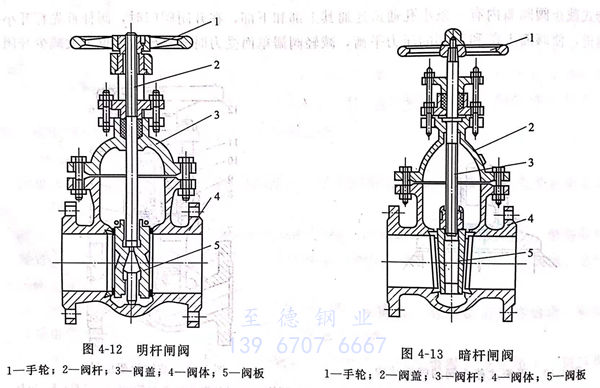

 ①. 明(ming)桿閘閥


  其閥桿行走螺紋置于(yu)閥體之外(wai)，并有閥輪（見圖4-12).閥桿與閥瓣同步上升與下降，因此容易(yi)識(shi)別閥門的開啟度，避免誤操(cao)作(zuo)(zuo)。但在惡劣環(huan)境中，閥桿的外(wai)露(lu)螺紋易(yi)受損害和(he)腐蝕，甚至影響操(cao)作(zuo)(zuo)。


圖 12.jpg


 ②. 暗桿閘閥


  （見圖4-13)閥(fa)(fa)(fa)(fa)桿行(xing)走(zou)(zou)螺(luo)(luo)(luo)紋(wen)置于閥(fa)(fa)(fa)(fa)體之內，不(bu)受外(wai)界環(huan)境影響(xiang)，能適用(yong)于比較惡劣的環(huan)境。但閥(fa)(fa)(fa)(fa)門(men)開(kai)閉時(shi)，閥(fa)(fa)(fa)(fa)桿只作旋轉(zhuan)運(yun)動，由閥(fa)(fa)(fa)(fa)瓣沿(yan)閥(fa)(fa)(fa)(fa)桿螺(luo)(luo)(luo)紋(wen)上(shang)下行(xing)走(zou)(zou)，外(wai)部(bu)難以識別閥(fa)(fa)(fa)(fa)門(men)的開(kai)閉程(cheng)度(du)。此外(wai)，閥(fa)(fa)(fa)(fa)桿螺(luo)(luo)(luo)紋(wen)與流體接觸，在不(bu)潔凈及腐蝕(shi)性(xing)介質中(zhong)，對螺(luo)(luo)(luo)紋(wen)有不(bu)良影響(xiang)。

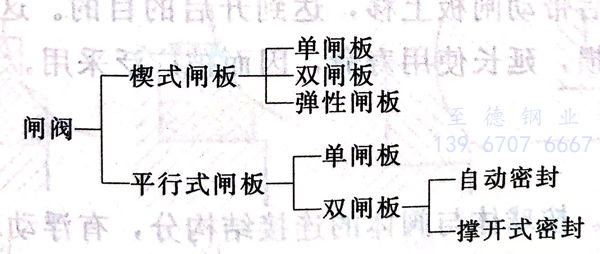

2. 閘板


  閘(zha)板是閘(zha)閥的(de)啟閉部件(jian)，閘(zha)閥的(de)密封性能和使用(yong)壽(shou)命主要取(qu)決于閘(zha)板結構。閘(zha)板結構形式的(de)分(fen)類如下(xia)




 ①. 楔式閘(zha)板

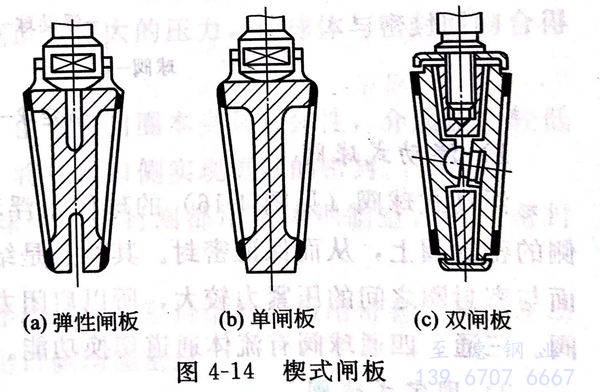

  （見圖(tu)4-14)其(qi)兩側密封面與閘(zha)板(ban)的(de)(de)垂直中心線(xian)有(you)一(yi)定的(de)(de)傾(qing)角(jiao)，稱為楔(xie)半(ban)角(jiao)。常用(yong)的(de)(de)楔(xie)半(ban)角(jiao)有(you)2°52'和(he)5°兩種。楔(xie)半(ban)角(jiao)的(de)(de)大(da)小(xiao)主(zhu)要(yao)取決于(yu)使(shi)用(yong)溫度(du)(du)和(he)閥門通(tong)徑(jing)，一(yi)般溫度(du)(du)越高，通(tong)徑(jing)越大(da)，楔(xie)半(ban)角(jiao)也應越大(da)，以防止操作時閘(zha)板(ban)被卡住。


圖 14.jpg


  a. 彈(dan)性(xing)閘板


   其(qi)垂(chui)直中分(fen)面上帶(dai)有一個環(huan)形溝槽，使(shi)閘(zha)板具有一定的(de)(de)彈性，當閥關(guan)閉時，靠閘(zha)板產生的(de)(de)微量變(bian)形，可以(yi)使(shi)閘(zha)板與閥座達(da)到完整的(de)(de)吻合，以(yi)保證(zheng)密(mi)封。彈性閘(zha)板結(jie)構(gou)簡單，密(mi)封性能好，當介質(zhi)溫(wen)度變(bian)化時不易被(bei)卡(ka)住。彈性閘(zha)板適用于中小口徑閘(zha)閥，關(guan)閉力矩不宜過大(da)，以(yi)防(fang)止閘(zha)板的(de)(de)彈性變(bian)形超過允許范(fan)圍而(er)損壞，因(yin)此閥門上應設限位機構(gou)，以(yi)控制閘(zha)板的(de)(de)行程。


  b. 單閘板


   為一整(zheng)體楔形(xing)板結(jie)(jie)構，其結(jie)(jie)構簡單，使用可(ke)靠，但(dan)由于缺(que)乏彈性，兩(liang)側密(mi)封(feng)面的楔半(ban)角(jiao)加(jia)工(gong)精度(du)(du)要求很高，制造及(ji)維修都比(bi)較困難。運行中(zhong)(zhong)半(ban)角(jiao)密(mi)封(feng)面易(yi)受磨損(sun)。溫度(du)(du)變化時閘板易(yi)被卡住。只適用于常溫及(ji)中(zhong)(zhong)等(deng)溫度(du)(du)的介質。


  c. 雙閘板


由兩塊閘板(ban)組合而成(cheng)。閘板(ban)密(mi)封的(de)楔角可以由中間鉸接的(de)頂心(xin)球自動調(diao)節，因此對楔角密(mi)封面的(de)加工精度要求較低，溫度發生(sheng)(sheng)變(bian)化時(shi)不易(yi)被卡住，不易(yi)產生(sheng)(sheng)磨損。缺點是結構復雜，零件多，易(yi)造成(cheng)閘板(ban)松脫。不適用(yong)于黏性介質，一般用(yong)于水和(he)蒸汽管道(dao)上。


 ②. 平行式(shi)閘板


  其兩側密封面相互(hu)平行(xing)。


  a. 平行單閘板


   為兩面(mian)磨(mo)光的一塊平板，其結構簡(jian)單，加工方(fang)便，但不能靠其自身(shen)結構達到(dao)強制密(mi)封，


   因此必須(xu)在閥(fa)體、閥(fa)座上采(cai)用固定或(huo)浮動的軟質(zhi)密封(feng)(feng)材料(liao)來增加其密封(feng)(feng)性能(neng)。只適(shi)用于中、低壓，大、中口徑的油類或(huo)煤氣、天然氣管道。


  b. 平行雙(shuang)閘板


  由兩塊密封面互相(xiang)平行的(de)閘板組(zu)合(he)而成，有自動(dong)密封及撐開式(shi)密封兩種。


  自(zi)動(dong)密封(feng)平(ping)(ping)行雙閘(zha)板是依靠介(jie)質(zhi)的壓力(li)把閘(zha)板壓向出口側閥(fa)座密封(feng)面，達到單面密封(feng)的目的。目前自(zi)動(dong)密封(feng)平(ping)(ping)行雙閘(zha)板已(yi)很少(shao)采用。


圖 15.jpg

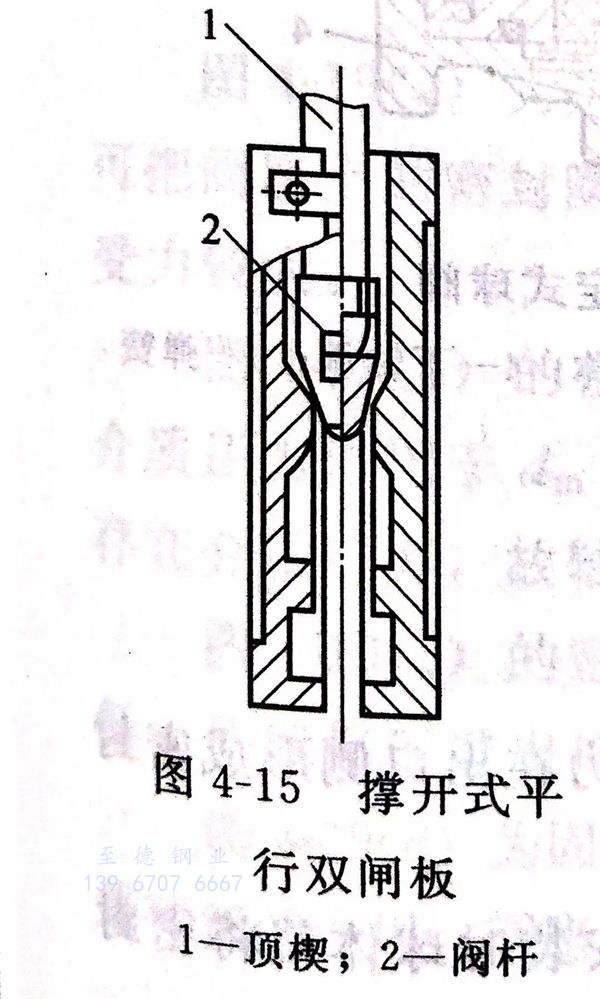

  撐(cheng)開(kai)式平行(xing)雙閘(zha)板(ban)（見圖4-15)是在兩(liang)閘(zha)板(ban)間(jian)裝設(she)頂(ding)(ding)楔(xie)，頂(ding)(ding)楔(xie)與(yu)(yu)閥(fa)(fa)桿(gan)(gan)相(xiang)連，當關閉閘(zha)閥(fa)(fa)時(shi)(shi)，閥(fa)(fa)桿(gan)(gan)將(jiang)頂(ding)(ding)楔(xie)下壓，利用(yong)楔(xie)的(de)作用(yong)力，迫使(shi)(shi)兩(liang)閘(zha)板(ban)向兩(liang)側(ce)(ce)撐(cheng)開(kai)，使(shi)(shi)兩(liang)側(ce)(ce)密(mi)(mi)封(feng)面分別與(yu)(yu)相(xiang)應的(de)閥(fa)(fa)體(ti)閥(fa)(fa)座(zuo)壓緊，達到密(mi)(mi)封(feng)。開(kai)閥(fa)(fa)時(shi)(shi)，閥(fa)(fa)桿(gan)(gan)先帶(dai)(dai)動(dong)頂(ding)(ding)楔(xie)上(shang)移，解除楔(xie)對閘(zha)板(ban)的(de)壓力，使(shi)(shi)兩(liang)閘(zha)板(ban)與(yu)(yu)閥(fa)(fa)座(zuo)松開(kai)，然后帶(dai)(dai)動(dong)閘(zha)板(ban)上(shang)移，達到開(kai)啟的(de)目的(de)。這種(zhong)結構既達到密(mi)(mi)封(feng)要(yao)求(qiu)，又減輕了閘(zha)板(ban)與(yu)(yu)閥(fa)(fa)座(zuo)的(de)磨損，延長使(shi)(shi)用(yong)壽(shou)命，因而被廣泛采用(yong)。
