一、管道元(yuan)件(jian)公稱尺(chi)寸(cun) DN
香蕉視頻app下載蘋果版:管道元件公稱尺寸DN應符合GB/T1047-2005《管道元件DN(公稱尺寸）的定義和選用》的規定。GB/T1047-2005適用于使用DN標識的相關標準中規定的管(guan)道元件。（也可以使用與該標準不同的其他標識尺寸方法，例如螺紋、壓配、承插焊或對焊端的管道元件，或用NPS(公稱管子尺寸）、OD(外徑）、ID(內徑）或G(管螺紋尺寸標記）等標識的管道元件。）
1. 定義
DN是指用(yong)于(yu)管道系(xi)(xi)統元件（包括法蘭及墊片等零件）。的(de)(de)字(zi)母(mu)(mu)和數(shu)(shu)字(zi)組(zu)合的(de)(de)尺寸標識。它由字(zi)母(mu)(mu)DN和后跟無因次(ci)的(de)(de)整數(shu)(shu)數(shu)(shu)字(zi)組(zu)成。這個數(shu)(shu)字(zi)與端(duan)部連接(jie)的(de)(de)內徑或外徑（用(yong)單位mm表示）等特征尺寸直接(jie)相關。（1. 除在相關標準中另有規定，字(zi)母(mu)(mu)DN后面的(de)(de)數(shu)(shu)字(zi)不代(dai)表測量(liang)值，也不能用(yong)于(yu)計算目的(de)(de)。 2. 采用(yong)DN標識系(xi)(xi)統的(de)(de)那(nei)些標準，應給出與管道元件的(de)(de)尺寸的(de)(de)關系(xi)(xi)，例如DN/OD或DN/ID。）
2. DN 系列

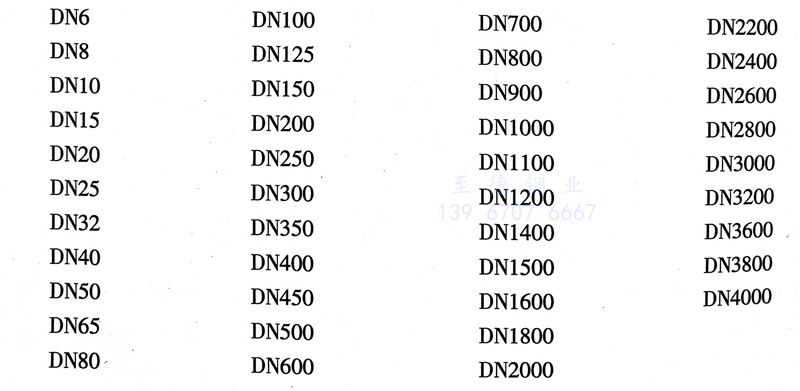

優(you)先選用(yong)的(de) DN 數(shu)值(zhi)如下：
二 、管(guan)道元件(jian)公稱(cheng)壓力 PN
管(guan)(guan)(guan)道(dao)(dao)元(yuan)件(jian)(jian)公(gong)稱(cheng)壓力PN應符合GB/T1048-2005《管(guan)(guan)(guan)道(dao)(dao)元(yuan)件(jian)(jian)PN(公(gong)稱(cheng)壓力）的定義和選用(yong)》的規定。該標準適用(yong)于(yu)使用(yong)PN標識的相關標準中規定的管(guan)(guan)(guan)道(dao)(dao)元(yuan)件(jian)(jian)。
1. 定義
PN是指(zhi)與管道系統元(yuan)件(jian)（包括法蘭及墊片等零件(jian)）的(de)(de)力學性能和(he)尺(chi)寸(cun)特(te)性相關、用于參考的(de)(de)字(zi)(zi)母和(he)數字(zi)(zi)組合的(de)(de)標識(shi)，它(ta)由字(zi)(zi)母PN和(he)后(hou)跟(gen)量綱一的(de)(de)數字(zi)(zi)組成(cheng)。
注：a. 字母PN后跟(gen)的數字不(bu)代(dai)表測(ce)量值，不(bu)應用(yong)于計算(suan)目的，除非在有(you)關(guan)標準中另(ling)有(you)規定。
b. 除與(yu)相關的(de)管道元件標準(zhun)有關聯外，術(shu)語(yu)PN不具有意義(yi)。
c. 管(guan)道元(yuan)件(jian)許用(yong)壓(ya)力取(qu)決(jue)于元(yuan)件(jian)的(de)PN數(shu)值、材料(liao)和設計以及允許工作溫度。許用(yong)壓(ya)力在相(xiang)應標準的(de)壓(ya)力－溫度等級表中(zhong)給出(chu)。
d. 具有同(tong)樣(yang)PN和DN數值(zhi)的所有管道元件(jian)同(tong)與其相(xiang)配的法(fa)蘭或法(fa)蘭管件(jian)應具有相(xiang)同(tong)的配合尺寸。
2. PN系列(lie)

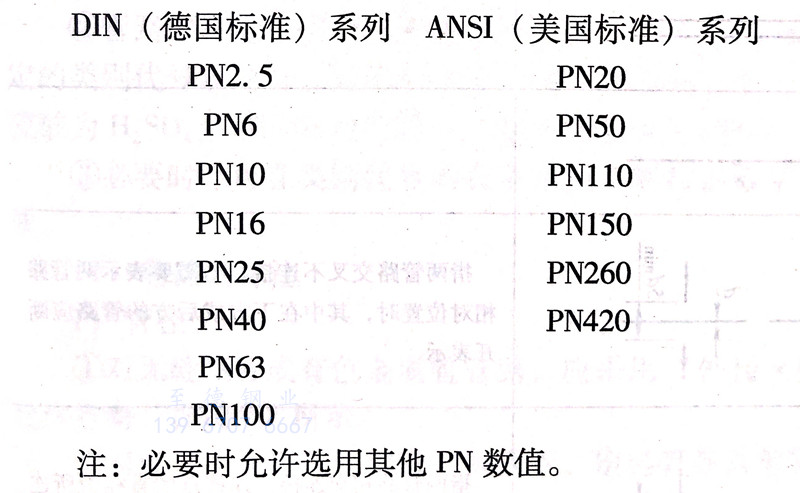

PN 數值(zhi)應從以下系列選擇 ：
三(san)、管路系統的(de)圖(tu)形符號
1. 管(guan)路

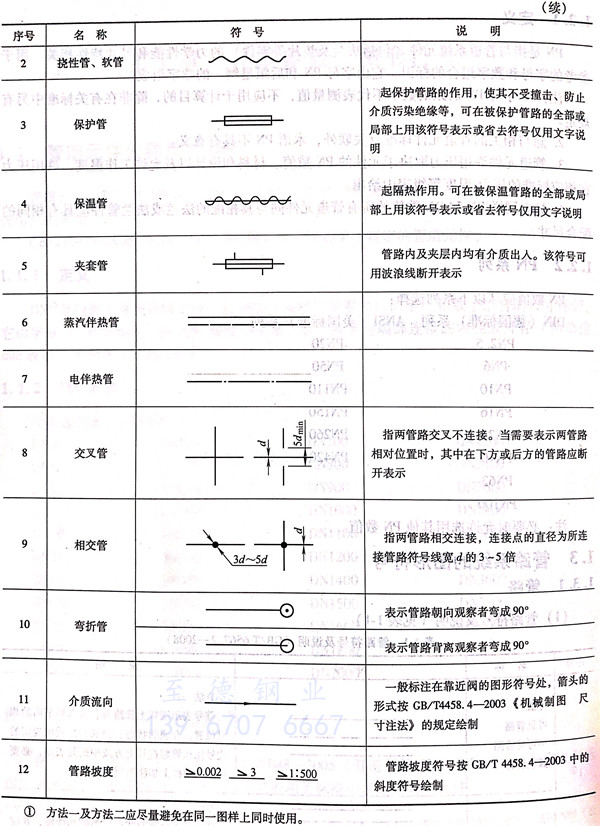

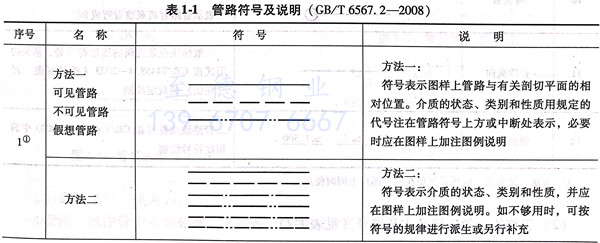

A. 管路符號及說明（見表 1-1 ）

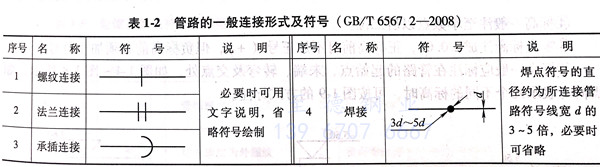

B. 管路的(de)一般連接型式及(ji)符號（見表 1-2）
C. 管路中常用(yong)介質的類別(bie)代號
①. 管路中常用介質(zhi)的類別(bie)代號見表 1-3
②. 管路中其他介質的類別代號用相應的英語名稱的第一位大寫字母表示，如與1條中規定的類別代號重復時，則用前兩位大寫字母表示。也可采用該介質化合物化學式符號（如硫酸為 H2O4）或國際通用代號（如聚氯乙烯為 PVC）表示其類別。
③. 必(bi)要(yao)時(shi)，可在(zai)類別(bie)代號的(de)右(you)下(xia)角注上阿拉伯數字，以區(qu)別(bie)該類介質的(de)不同狀態和(he)性質。
D. 管路的標注
a. 管徑

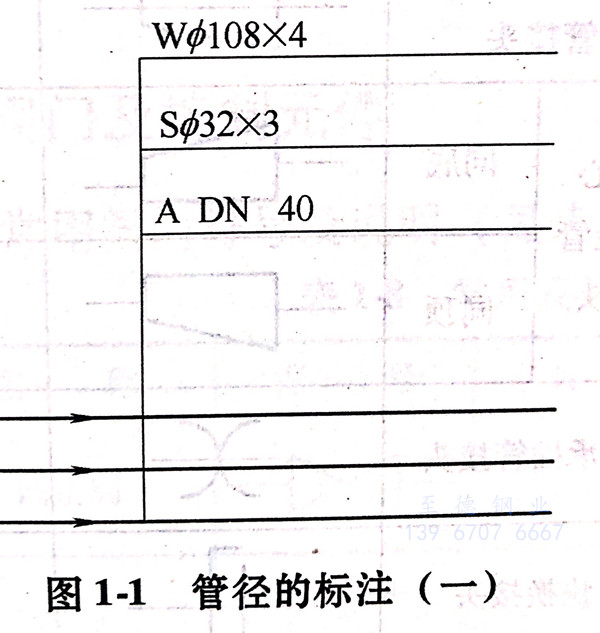

①. 對(dui)無縫鋼管(guan)或有(you)色金屬管(guan)管(guan)路(lu)，應(ying)采用“外(wai)徑x壁厚”標注，如φ108x4,其中(zhong)Φ 允許(xu)省略，如圖(tu)1-1所(suo)示。
②. 對輸送水或煤氣(qi)的鋼管、鑄(zhu)鐵管、塑料(liao)管等其他(ta)管路應(ying)采用公(gong)稱通(tong)徑“DN”標(biao)注，如圖(tu)1-1及圖(tu)1-2所示。
b. 標高

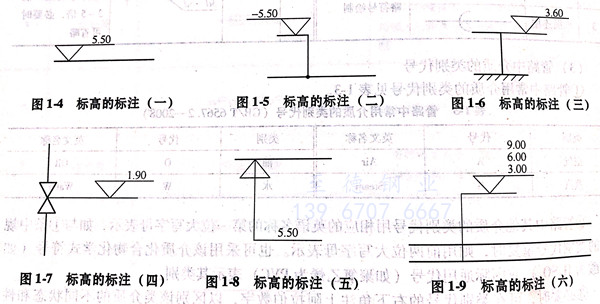

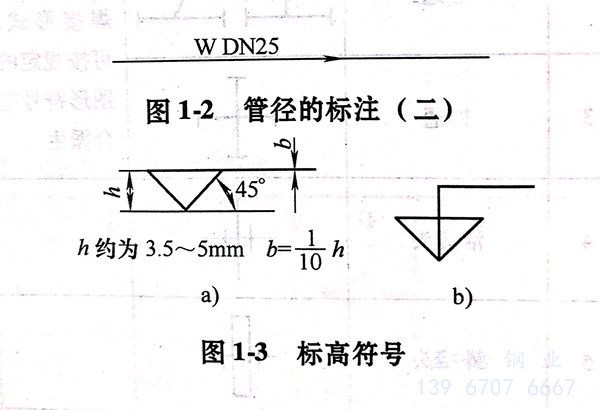

①. 標高符號一般采(cai)用圖1-3a的形(xing)式。當注(zhu)寫(xie)位置不夠時(shi)，也可采(cai)用圖1-3b的形(xing)式。
②. 標高的單位一律為m.
③. 管(guan)路(lu)一(yi)般注(zhu)管(guan)中心的標(biao)高。必要時(shi)，也可注(zhu)管(guan)底的標(biao)高。
④. 標高一般注至小數點以后二位。
⑤. 零點標(biao)(biao)高(gao)注成±0.00,正標(biao)(biao)高(gao)前可不加正號(hao)（＋），但(dan)負標(biao)(biao)高(gao)前必須加注負號(hao)（－）。
⑥. 標(biao)高一般(ban)應標(biao)注在管路的起(qi)始點、末端(duan)、轉彎及(ji)交點處，如(ru)圖14~圖1-8所示，如(ru)需同(tong)時表示幾個(ge)不同(tong)的標(biao)高時，可按圖1-9的方式標(biao)注。
2. 管件

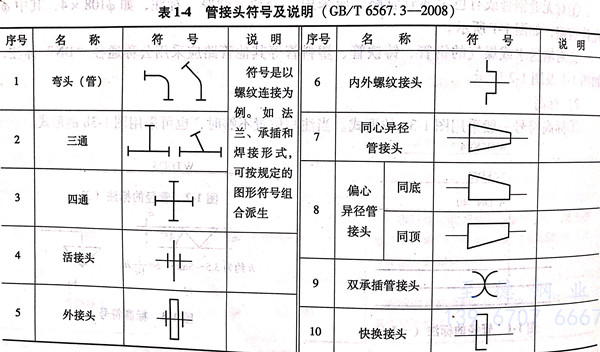

a. 管接頭(tou)符號及說(shuo)明 （見(jian)表1-4 ）

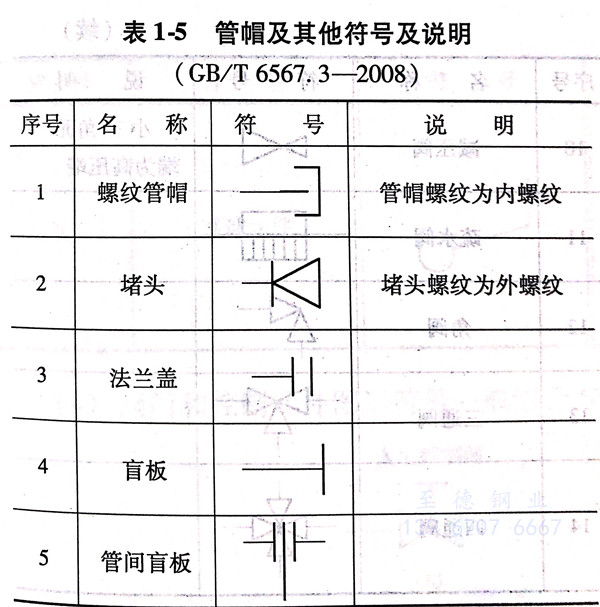

b. 管帽及(ji)其他符(fu)號及(ji)說(shuo)明(ming)（見(jian)表 1-5）

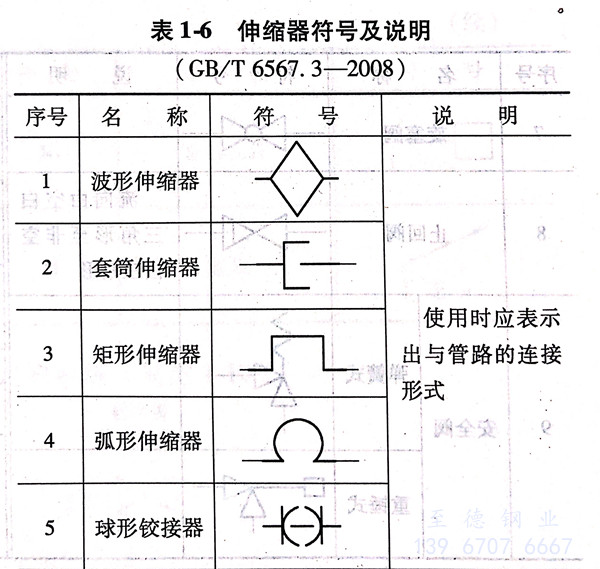

c. 伸縮(suo)器符號及說明(ming) （見表 1-6 ）

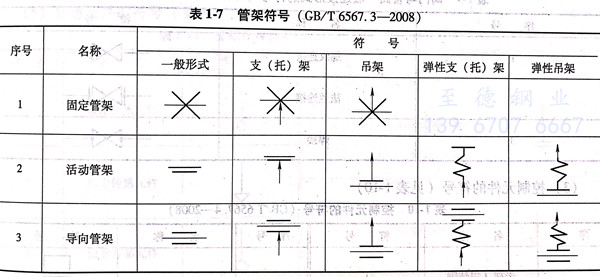

d. 管架符號 （見表 1-7 ）
3. 閥(fa)門及控(kong)制元件

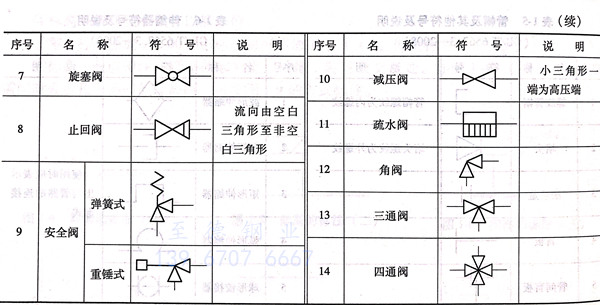

a.常用閥(fa)門符號及(ji)說(shuo)明 （見(jian)表 1-8 ）

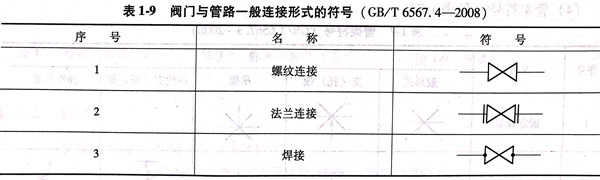

b. 閥(fa)門與管路一般連(lian)接形式的符號（見表 1-9）

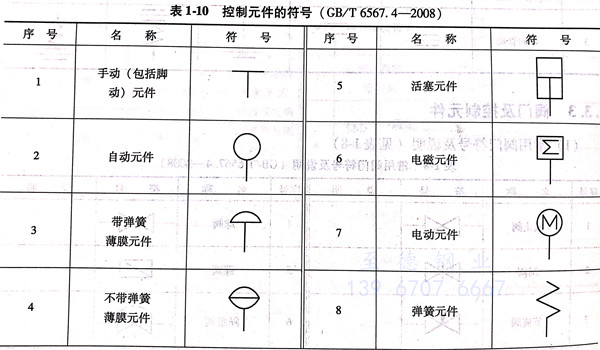

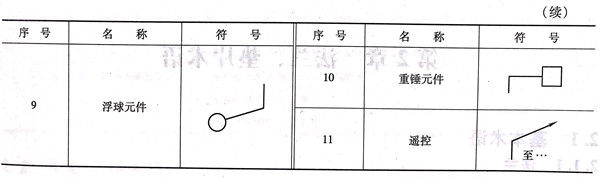

c. 控制(zhi)元件(jian)的符號 （見(jian)表 1-10 ）

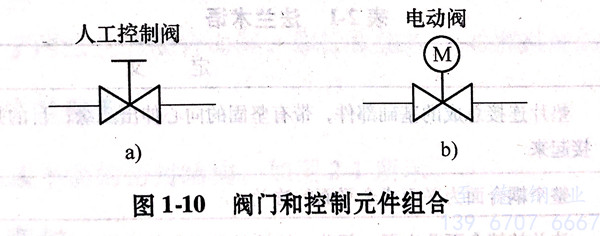

d. 閥門和(he)控制(zhi)元件圖(tu)形(xing)符號(hao)一般組合方式的示(shi)例（見(jian)圖(tu) 1-10）

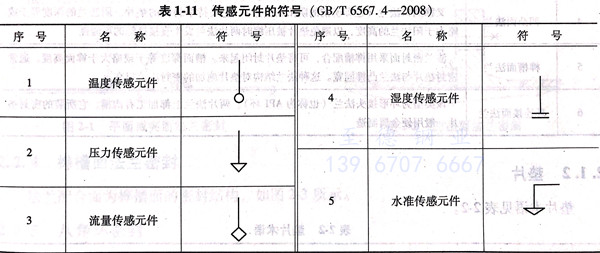

e. 傳感(gan)元件的(de)符(fu)號(hao)（見表 1-11 ）

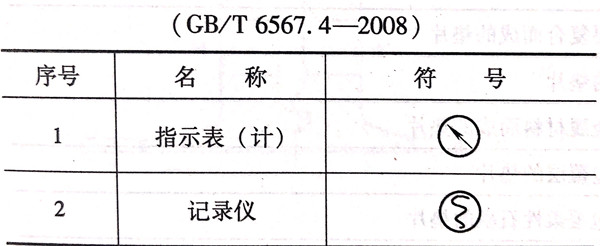

f. 指示表（計）和記錄儀符號(hao)（見表 1-12）

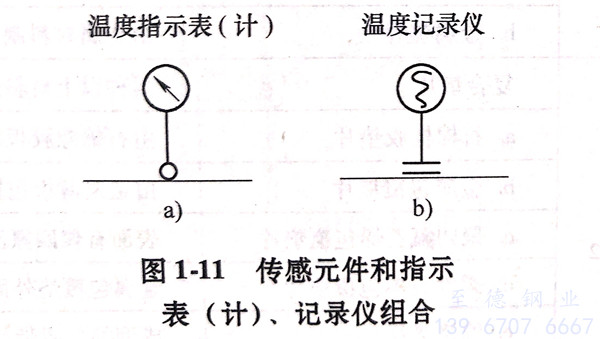

g. 傳感元件(jian)和指示表（計(ji)）、記錄儀的圖形符號組合(he)示例（見圖 1-11）
