1. 管道介質類別代號

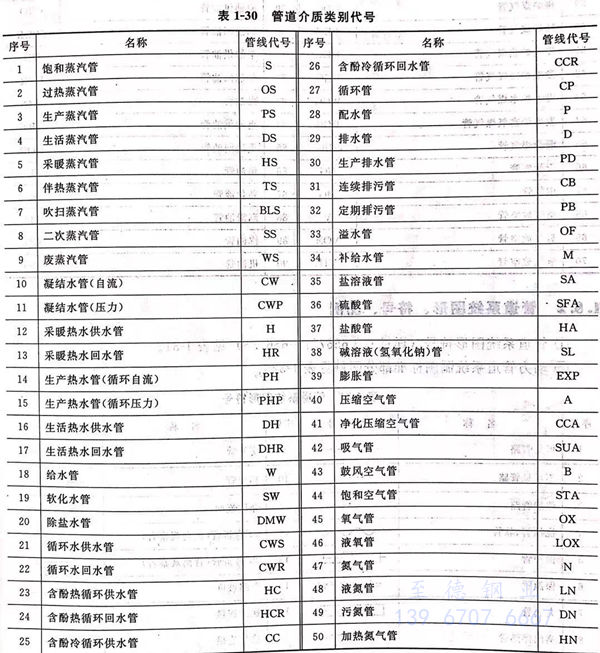

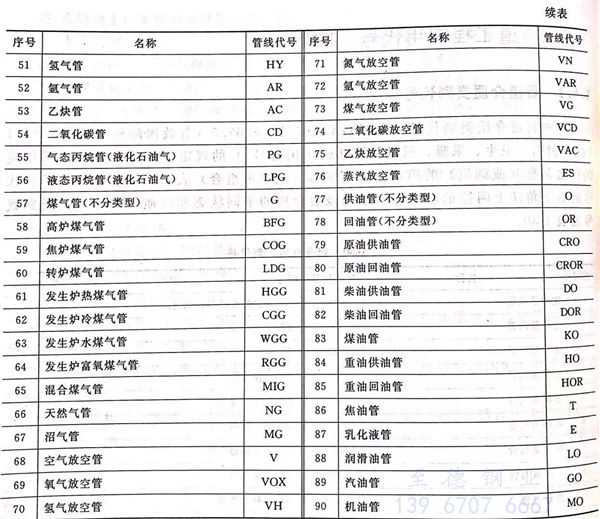

   各種管道介質(zhi)(zhi)類(lei)別(bie)代(dai)號(hao)可參照GB 6567.1~6567.5(等(deng)效國際標(biao)準 ISO 4067/1《技術制圖－衛生(sheng)、采暖、通(tong)風及管路輸送用(yong)符號(hao)》）的(de)規定，管路介質(zhi)(zhi)代(dai)號(hao)用(yong)相應(ying)的(de)英語名稱（或詞組(zu)）的(de)第(di)一位大寫字(zi)母（或字(zi)母組(zu)合）表示，必要(yao)時(shi)可在(zai)類(lei)別(bie)代(dai)號(hao)的(de)右下角注上阿拉伯數字(zi)，以(yi)區別(bie)該類(lei)介質(zhi)(zhi)的(de)不同狀態和性(xing)質(zhi)(zhi)。管道介質(zhi)(zhi)類(lei)別(bie)代(dai)號(hao)見表1-30。

2. 管道系統圖形(xing)、符號、圖例

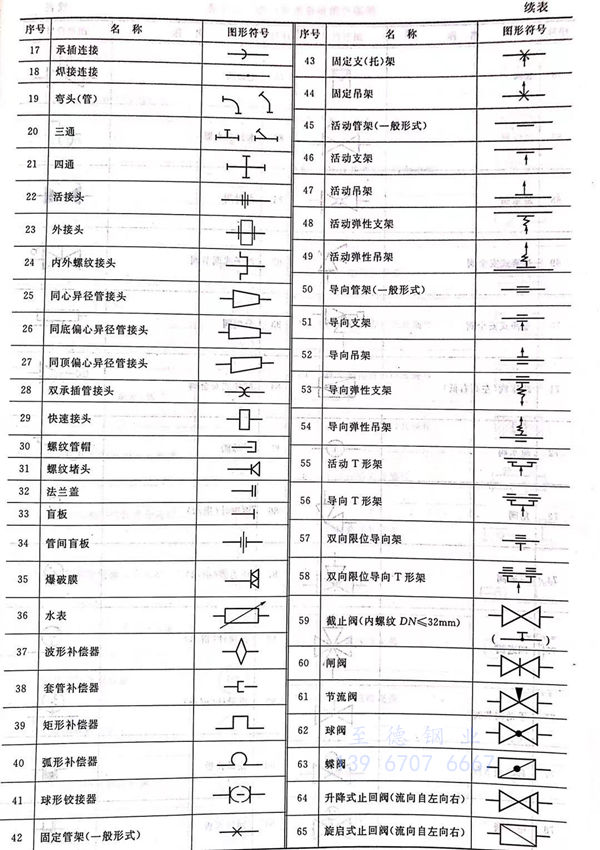

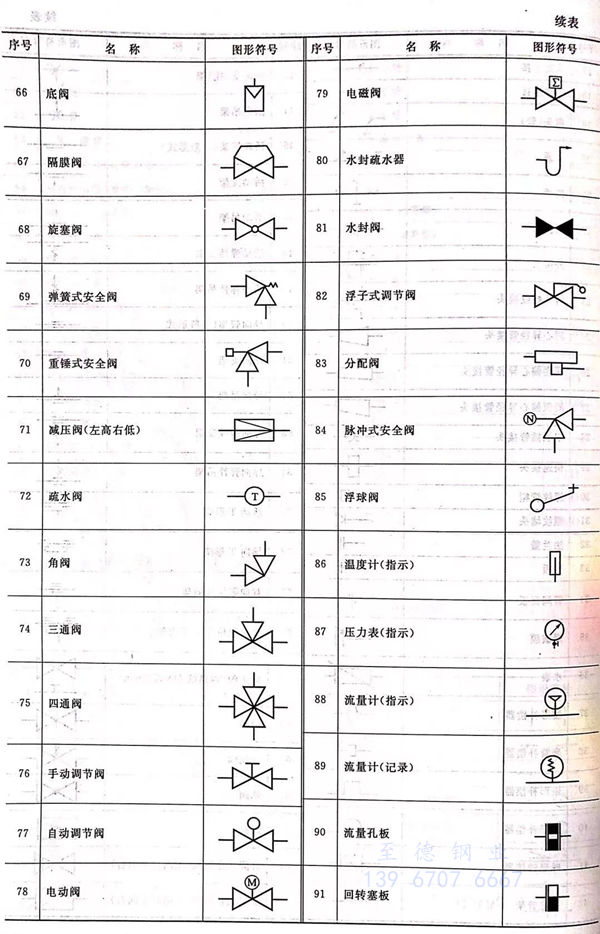

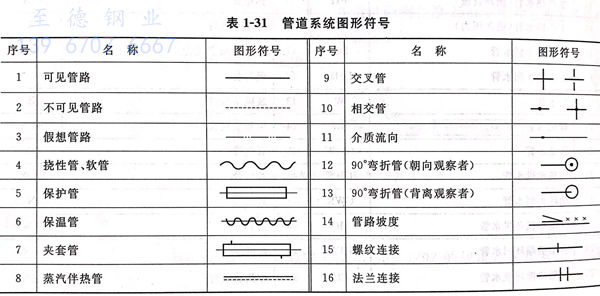

  ①. 管道(dao)系統圖形符號（詳(xiang)見 GB 6567.1~6567.5）見表 1-31。

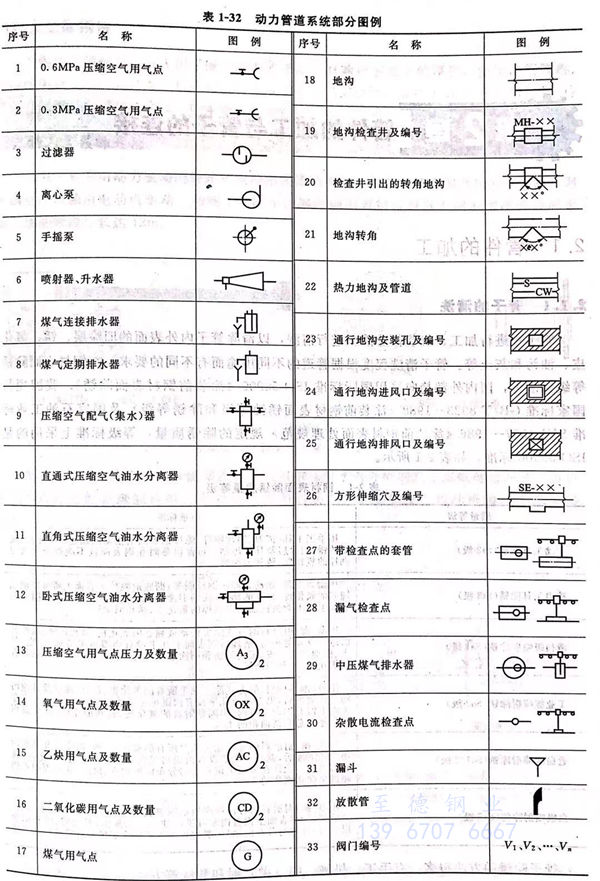

  ②. 動力管(guan)道(dao)系統制圖標準部分圖例見表 1-32 。
