1. 管道(dao)元件的公稱尺寸


  管道元件公稱尺寸在現行國家標準GB/T 1047-2005《管道元件DN(公稱尺寸）的定義和選用》中做出了準確的定義，該標準采用了ISO 6708:1995《管道元件DN(公稱尺寸）的定義和選用》的內容。管道元件公稱尺寸術語適用于輸送流體用的各類管道元件。


 ①. 定義(yi)


   DN用于管道(dao)元件(jian)的(de)(de)字(zi)(zi)母和(he)數(shu)字(zi)(zi)組合(he)的(de)(de)尺寸(cun)標識。它由字(zi)(zi)母DN和(he)后跟無因次的(de)(de)整(zheng)數(shu)數(shu)字(zi)(zi)組成，這(zhe)個數(shu)字(zi)(zi)與端部連接(jie)(jie)件(jian)的(de)(de)孔徑或(huo)外徑（用mm表示）等特征(zheng)尺寸(cun)直(zhi)接(jie)(jie)相關。


     a.除(chu)在相關標(biao)準中另有規定外，字母(mu)DN后面的(de)數字不代表測量值，也不能用于計算目的(de)。


     b.采用DN標識系統的那些標準，應給出DN與管道元件的尺寸關系，例如DN/OD(OD為外徑）或DN/ID(ID為內徑）。


 ②. 標記方(fang)法(fa)


    公稱尺寸(cun)的(de)(de)標記由(you)字母DN后跟(gen)一(yi)個無因次(ci)的(de)(de)整數數字組成(cheng)，如外徑(jing)為89mm的(de)(de)無縫鋼管的(de)(de)公稱尺寸(cun)標記為DN80。


    一(yi)般情況下公稱尺寸的數值既不(bu)是管(guan)(guan)(guan)道元(yuan)(yuan)件的內(nei)徑，也不(bu)是管(guan)(guan)(guan)道元(yuan)(yuan)件的外徑，而是與管(guan)(guan)(guan)道元(yuan)(yuan)件的外徑相接近的一(yi)個整數值。


    應當注(zhu)意(yi)的是，并(bing)非所有(you)的管道元件均需用公稱尺寸(cun)標記，例如鋼管就可(ke)用外徑和壁厚進(jin)行標記。


 ③. 優先選用的(de)公稱尺寸系列


    GB/T 1047-2005優先(xian)選用的公(gong)稱尺(chi)寸(cun)系(xi)列如表1-9所(suo)示(shi)。


表 9.jpg


   管道元件的(de)公稱(cheng)尺寸(cun)在我國工程界(jie)也稱(cheng)為公稱(cheng)通徑或公稱(cheng)直徑，但(dan)三(san)者的(de)含義(yi)完全相(xiang)同。與國際標準接軌(gui)后(hou)，已將“公稱(cheng)尺寸(cun)”作為我國的(de)首選術語(yu)。




2. 管道(dao)元(yuan)件的公(gong)稱(cheng)壓力


  管(guan)道(dao)(dao)元(yuan)件(jian)公稱(cheng)壓(ya)力(li)(li)在國家標(biao)準GB/T 1048-2005《管(guan)道(dao)(dao)元(yuan)件(jian)PN(公稱(cheng)壓(ya)力(li)(li)）的(de)定(ding)(ding)(ding)義和選(xuan)用(yong)》中做出了準確(que)的(de)定(ding)(ding)(ding)義，該標(biao)準采用(yong)了ISO 7268;1996《管(guan)道(dao)(dao)元(yuan)件(jian)PN的(de)定(ding)(ding)(ding)義和選(xuan)用(yong)》的(de)內容。


  ①. 定義


    PN與管(guan)道(dao)元(yuan)件的(de)(de)力(li)學性(xing)能和(he)尺(chi)寸特(te)性(xing)相關，用于參考(kao)的(de)(de)字(zi)母和(he)數字(zi)組(zu)合的(de)(de)標識。它由字(zi)母PN后跟無(wu)因次的(de)(de)數字(zi)組(zu)成(cheng)。


     a. 字(zi)母PN后跟的(de)數(shu)字(zi)不代表測量值(zhi)，不應用(yong)于(yu)計算(suan)目的(de)，除非(fei)在(zai)有關標準中(zhong)另(ling)有規定。


     b. 除(chu)與相關(guan)的管道元(yuan)件標準有關(guan)聯外，術語PN不具有意義。


     C. 管道元件(jian)允許(xu)壓力(li)取決于元件(jian)的PN數(shu)值、材料和設(she)計以及允許(xu)工(gong)作(zuo)溫(wen)度等，允許(xu)壓力(li)在(zai)相應(ying)標準的壓力(li)－溫(wen)度等級中給出。


     d. 具(ju)有(you)同(tong)(tong)樣PN數值(zhi)的所有(you)管道元件(jian)同(tong)(tong)與其相(xiang)配的法蘭具(ju)有(you)相(xiang)同(tong)(tong)的配合尺寸。


  ②. 標記方法


    公稱壓力的標(biao)記(ji)由(you)字母PN后跟一個數值組成，如公稱壓力為1.6MPa的管(guan)道元件標(biao)記(ji)為PN16。


  ③. 公稱(cheng)壓力(li)系(xi)列

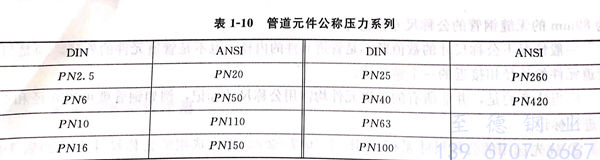

    公稱壓力PN的(de)數值應從表1-10中選擇。必要時允(yun)許選用其(qi)他PN數值。


表 10.jpg
