06Cr18Ni11Nb（0Cr18Ni11Nb）347不銹鋼是鈮穩定化的奧氏體不銹鋼，添加鈮可以提高耐晶間腐蝕性能，在酸、堿、鹽等腐蝕介質中的耐蝕性同06Cr18Ni11Ti（0Cr18Ni10Ti）鋼，焊接性能良好。廣泛應用于航空、石油化工、食品、造紙等工業中。制作400～900℃腐蝕條件下使用的部件，如制作容器、管道、換熱器、軸類等，也可制作高溫用焊接結構部件。

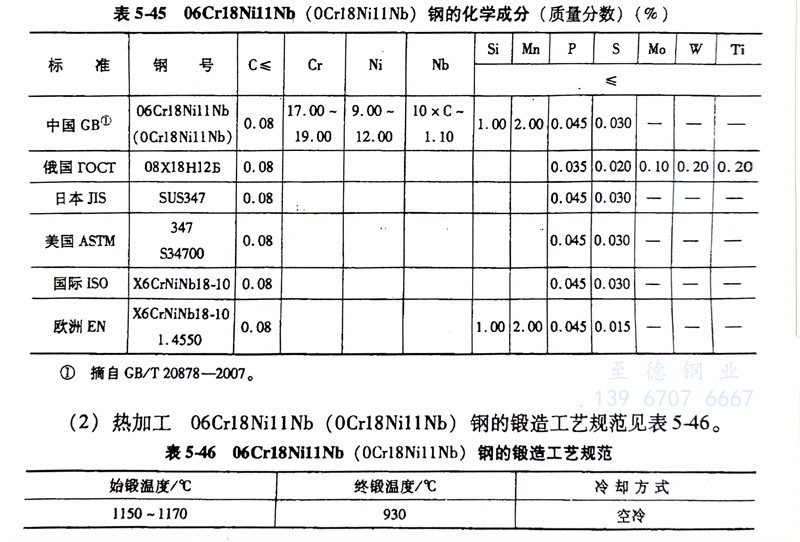

（1）化學成分： 06Cr18Nil1Nb（0Cr18Ni11Nb）347不銹鋼的化學成分見表5-45。

（2）熱加(jia)工： 06Cr18Ni11Nb（0Cr18Ni11Nb）347不銹鋼的鍛造工藝規范見表5-46。

（3）預備(bei)熱(re)處(chu)理： 去(qu)應力退火：700～900℃，保(bao)溫1～3h。

（4）固溶及穩定化處理：

      固溶(rong)處理：980～1150℃，快(kuai)冷(leng)(leng)，硬度≤187HBW；穩定(ding)化處理：850～930℃，保溫2～6h，水冷(leng)(leng)。

     固溶處理后再進行一次穩(wen)定化處理，以便將碳(tan)化鉻中的(de)碳(tan)原子轉(zhuan)移到碳(tan)化鈮中，從而提高其抗(kang)晶(jing)間腐蝕能力。

（6）耐蝕(shi)性：06Cr18Ni11Nb不(bu)銹(xiu)(xiu)鋼的(de)耐(nai)蝕(shi)性參閱(yue)07Cr18Ni11Nb不(bu)銹(xiu)(xiu)鋼。

（7）焊接(jie)： 焊(han)(han)接性能良好，可采用(yong)各種方法進行焊(han)(han)接，焊(han)(han)后不需(xu)熱處(chu)理。

     焊(han)條可(ke)選(xuan)用A102、A107、A132及(ji)A137，焊(han)接(jie)接(jie)頭能通過硫酸(suan)銅(tong)加(jia)硫酸(suan)法(fa)晶間腐蝕檢(jian)驗。
