一(yi)、產品結構

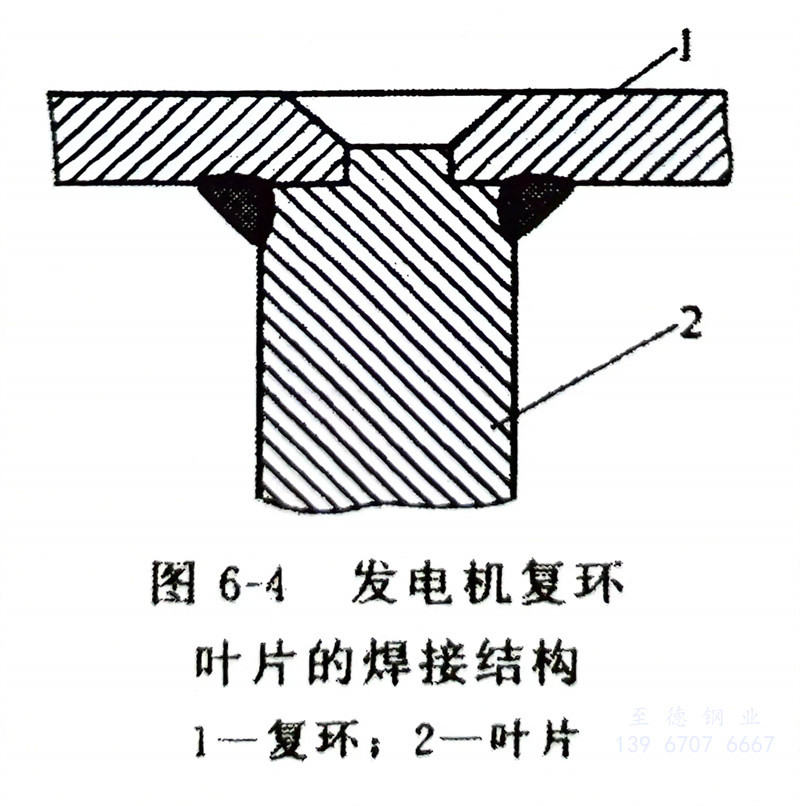

  圖6-4為發電機復環葉片的焊接結構。其復環材質為2Cr13，葉片為1Cr13，均為馬氏體不銹鋼。

二(er)、焊接工藝(yi)

   ①. 焊(han)前預熱，溫度為250～300℃。

   ②. 選用A207（E316型）焊條，其直徑(jing)為(wei)＄3.2mm。

   ③. 在引弧板上引弧，待電弧穩(wen)定后引入(ru)待焊處，采(cai)用短弧焊，收(shou)弧時要(yao)填滿弧坑，減少弧坑裂紋，并使焊縫(feng)與(yu)母材(cai)金(jin)屬呈圓(yuan)滑過渡。

   ④. 焊后(hou)為防止(zhi)焊件的(de)變(bian)形和開裂，需進(jin)行回(hui)火(huo)熱(re)處理來消除(chu)焊接殘余應力。回(hui)火(huo)溫(wen)度為700℃，保溫(wen)30min，然后(hou)空(kong)冷。

   ⑤. 用超聲波探(tan)傷(shang)儀對(dui)焊(han)(han)縫內部進(jin)行檢測，發現(xian)有超標焊(han)(han)接缺陷(xian)時，應立即返修。補焊(han)(han)工藝(yi)與焊(han)(han)接工藝(yi)相同，直至合(he)格(ge)為(wei)止。
