30Cr17Mo 鋼屬于馬(ma)氏體不(bu)銹鋼，耐蝕性優良，有較好的強度和硬度，經淬火和低溫回火后硬度可達48HRC，是預硬型和淬硬性通用型耐腐蝕塑料模具鋼。該鋼經軟化退火后，硬度≤230HBW，具有較好的機械加工性能，該鋼經淬火及回火后，具有較高的硬度、耐磨性和很好的耐應力腐蝕性能、拋光性能。適宜制造承受高負荷、高耐磨及在腐蝕介質作用下的塑料模具和透明制品模具，以及要求強度較高且受腐蝕介質作用耐磨損的工件，如測量工具、醫療器械等。

一、化(hua)學(xue)成分(fen)

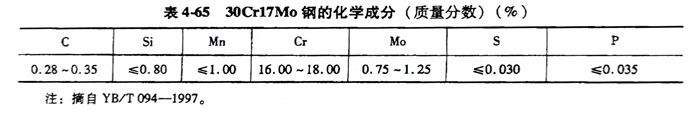

   30Cr17Mo 不銹鋼(gang)的化學成(cheng)分(fen)見表4-65。

二、熱加(jia)工

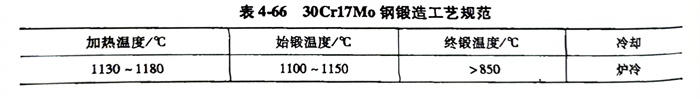

   30Cr17Mo 不(bu)銹鋼的(de)鍛造(zao)工藝(yi)規范見表4-66。

三、預(yu)備熱處理

  預備熱處理的過程如下(xia)：

    1. 退火：加熱溫度(du)為850～870℃，保溫4～6h，爐(lu)冷至550℃以下出爐(lu)空冷，硬度(du)≤230HBW。

    2. 再結晶(jing)退(tui)火：加熱溫度為730～750℃，空冷。

四、淬火(huo)及回火(huo)

    30Cr17Mo 不銹鋼的淬火溫(wen)度為1000～1050℃，油(you)冷或空冷，硬度為48～50HRC；回(hui)火溫(wen)度為160～180℃，硬度為47～48HRC。

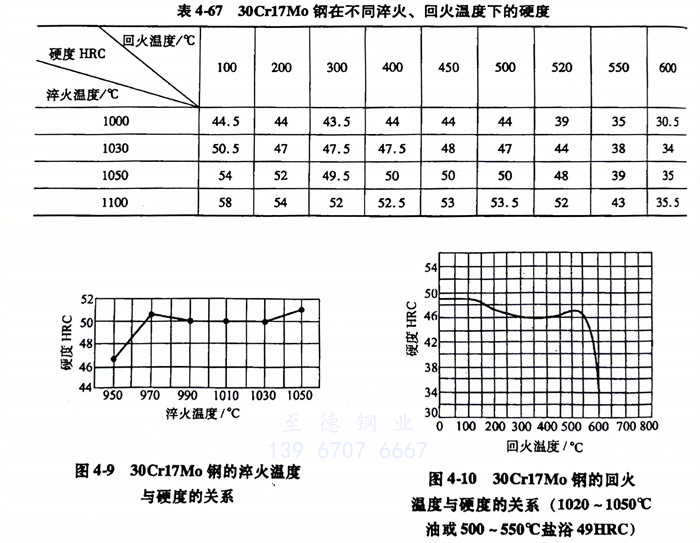

    不同淬火、回火溫度(du)的(de)硬度(du)見(jian)表(biao)4-67、圖4-9和圖4-10。
