鎢極(ji)氬弧(hu)焊(han)(han)雖然能獲得優良的(de)(de)(de)(de)焊(han)(han)接(jie)(jie)質量，但由于受到鎢極(ji)許(xu)用(yong)電流的(de)(de)(de)(de)限制，焊(han)(han)接(jie)(jie)電流不能用(yong)得太大。一(yi)(yi)般情況下(xia)，不開(kai)坡(po)口對(dui)接(jie)(jie)鎢極(ji)氬弧(hu)焊(han)(han)時，可以(yi)焊(han)(han)透厚度小于3mm的(de)(de)(de)(de)母材，超過此厚度的(de)(de)(de)(de)焊(han)(han)件如要全焊(han)(han)透，需對(dui)母材開(kai)坡(po)口。由于鎢極(ji)氬弧(hu)焊(han)(han)焊(han)(han)接(jie)(jie)速(su)度慢，導致焊(han)(han)接(jie)(jie)變(bian)形增(zeng)加(jia)、焊(han)(han)接(jie)(jie)接(jie)(jie)頭(tou)抗腐蝕(shi)性(xing)能下(xia)降，而且鎢極(ji)氬弧(hu)焊(han)(han)焊(han)(han)接(jie)(jie)時產生(sheng)一(yi)(yi)定(ding)量的(de)(de)(de)(de)放射線對(dui)人體有一(yi)(yi)定(ding)的(de)(de)(de)(de)損害，因此焊(han)(han)接(jie)(jie)中、厚板奧氏體不銹鋼時已不能很(hen)好的(de)(de)(de)(de)滿足實際(ji)生(sheng)產的(de)(de)(de)(de)需求。

  熔(rong)化極氣體保護(hu)焊用(yong)焊絲作為電極（和(he)填充金屬），焊接電流可以(yi)大(da)(da)大(da)(da)提高。由(you)于熔(rong)深大(da)(da)，焊絲熔(rong)敷速度快，提高了(le)(le)生產效率，改(gai)善了(le)(le)勞(lao)動條(tiao)件，減少(shao)了(le)(le)焊接變(bian)形，同時還有利(li)于提高焊接接頭耐腐蝕(shi)性能。熔(rong)化極氣體保護(hu)焊適用(yong)于中(zhong)等和(he)大(da)(da)厚(hou)度母材(cai)的焊接。

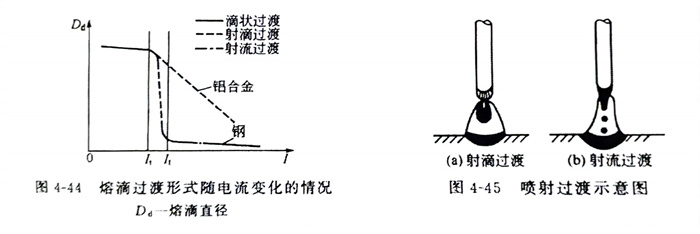

  熔(rong)(rong)(rong)化(hua)(hua)極(ji)(ji)氣體(ti)(ti)保(bao)護(hu)焊(han)(han)(han)，是用(yong)(yong)(yong)(yong)可熔(rong)(rong)(rong)化(hua)(hua)的(de)焊(han)(han)(han)絲(si)(si)(si)(si)與被焊(han)(han)(han)工件(jian)之間(jian)的(de)電弧作(zuo)為(wei)熱源來(lai)熔(rong)(rong)(rong)化(hua)(hua)焊(han)(han)(han)絲(si)(si)(si)(si)和母材金(jin)屬，并向(xiang)焊(han)(han)(han)接(jie)區輸(shu)送保(bao)護(hu)氣體(ti)(ti)，使(shi)電弧、熔(rong)(rong)(rong)化(hua)(hua)的(de)焊(han)(han)(han)絲(si)(si)(si)(si)、熔(rong)(rong)(rong)池及附近金(jin)屬免受(shou)周(zhou)圍空氣的(de)有(you)害作(zuo)用(yong)(yong)(yong)(yong)，通過連續送進焊(han)(han)(han)絲(si)(si)(si)(si)不(bu)斷熔(rong)(rong)(rong)化(hua)(hua)并過渡(du)(du)(du)到熔(rong)(rong)(rong)池，形成焊(han)(han)(han)縫金(jin)屬。熔(rong)(rong)(rong)化(hua)(hua)極(ji)(ji)氣體(ti)(ti)保(bao)護(hu)焊(han)(han)(han)焊(han)(han)(han)接(jie)奧氏(shi)體(ti)(ti)型不(bu)銹(xiu)鋼時的(de)熔(rong)(rong)(rong)滴(di)(di)(di)過渡(du)(du)(du)有(you)滴(di)(di)(di)狀過渡(du)(du)(du)、短(duan)路過渡(du)(du)(du)和噴射過渡(du)(du)(du)3種。其中滴(di)(di)(di)狀過渡(du)(du)(du)時，熔(rong)(rong)(rong)滴(di)(di)(di)直徑比焊(han)(han)(han)絲(si)(si)(si)(si)直徑大，飛(fei)濺較大，導致焊(han)(han)(han)接(jie)過程(cheng)不(bu)穩定(ding)，在生產上極(ji)(ji)少使(shi)用(yong)(yong)(yong)(yong)。短(duan)路過渡(du)(du)(du)電弧間(jian)隙小(xiao)，電弧電壓(ya)(ya)較低(di)，電弧功率(lv)比較小(xiao)，適用(yong)(yong)(yong)(yong)于(yu)薄板焊(han)(han)(han)接(jie)。生產中應(ying)用(yong)(yong)(yong)(yong)最為(wei)廣(guang)泛的(de)是噴射過渡(du)(du)(du)，對于(yu)一定(ding)的(de)焊(han)(han)(han)絲(si)(si)(si)(si)和保(bao)護(hu)氣體(ti)(ti)，當焊(han)(han)(han)接(jie)電流增(zeng)大到臨界電流值時（圖(tu)4-44），焊(han)(han)(han)絲(si)(si)(si)(si)端(duan)頭熔(rong)(rong)(rong)化(hua)(hua)的(de)金(jin)屬被壓(ya)(ya)縮(suo)成筆(bi)尖(jian)狀，以(yi)細小(xiao)熔(rong)(rong)(rong)滴(di)(di)(di)從(cong)液柱(zhu)尖(jian)端(duan)高(gao)速軸向(xiang)射入熔(rong)(rong)(rong)池，即(ji)噴射過渡(du)(du)(du)，如圖(tu)4-45所示。
