04Cr12Ni5Ti 不銹鋼是低碳含鎳馬氏體不銹鋼(gang)，其退火狀態的屈服強度約為1Cr13不銹鋼的兩倍，且保留了奧氏體(ti)不銹鋼優良的成形性能和焊接性能。其特點是價格便宜，制造成本低，加工后不必進行消應力熱處理。該鋼適宜制作剛度要求較高的結構件，用于野外的某些結構，可不必采取涂裝油漆等保護措施。

一、化學成(cheng)分

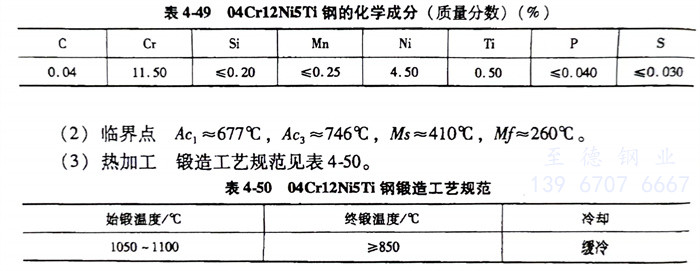

   04Cr12Ni5Ti 不銹鋼的化學成分見表(biao)4-49。

二、臨界點

   04Cr12Ni5Ti 不銹鋼的 A_c1≈677℃、A_c3≈746℃、Ms≈410℃Mf≈260℃。

三、熱加(jia)工

   04Cr12Ni5Ti 不(bu)銹鋼鍛造工藝規范見表4-50。

四、預備熱處理(li)

  預備熱處(chu)理的過程如下：

   1. 退火溫度：816～982℃，空冷。

   2. 消應力(li)退火(huo)溫度為370℃，空冷，多數場合不需消應力(li)退火(huo)。

五、力學(xue)性(xing)能

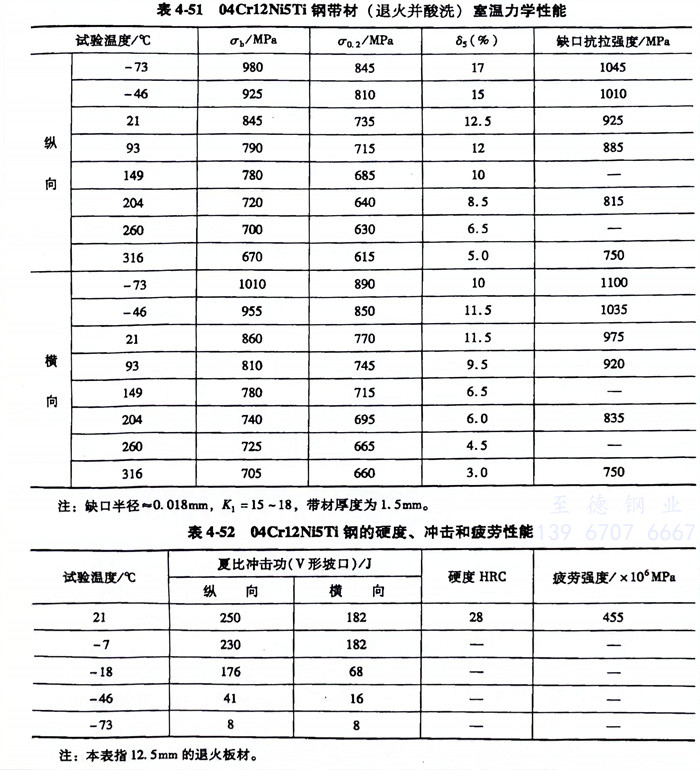

   04Cr12Ni5Ti 不銹鋼室溫(wen)力學(xue)性(xing)能見表4-51，硬(ying)度、沖(chong)擊和(he)疲勞性(xing)能見表4-52。

六、耐蝕性比(bi)較

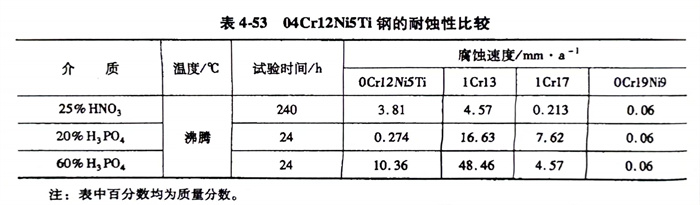

    04Cr12Ni5Ti鋼的耐蝕性比較(jiao)見表4-53。

   此鋼(gang)與其他三種(zhong)鋼(gang)的耐(nai)蝕(shi)性比較（至開(kai)始銹蝕(shi)的時(shi)間）：12Cr13：20～24h、10Cr17: 32~48h、 04Cr12Ni5Ti: 72~100h、06Cr19Ni9: 100~200h。
