Y12Cr13（Y1Cr13）鋼是馬氏體型易切(qie)削不(bu)銹鋼，這是不銹鋼中切削性能最好的鋼，是自動車床加工不銹鋼零件用鋼，用于制造自動車床加工的零件和標準件，如螺栓、螺母等，其性能與12Cr13（1Cr13）鋼基本相同。
一、化學(xue)成分

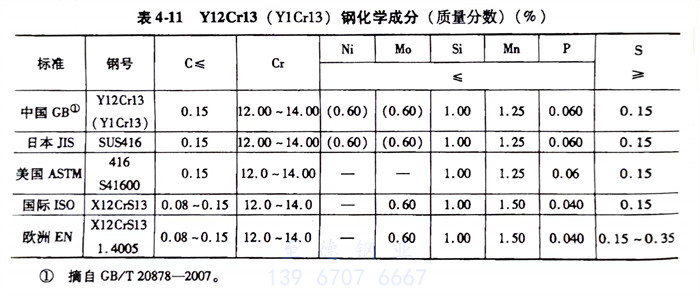

Y12Cr13（Y1Cr13）不(bu)銹鋼(gang)的化(hua)學(xue)成分見(jian)表4-11。
二、預(yu)備熱處理(li)
退火、800～900℃緩冷或約750℃出爐快冷，硬度(du)≤200HBW。
三、淬(cui)火及(ji)回火
淬火溫度(du)950～1000℃，油冷；回火溫度(du)700～750℃，快冷。
四、力學性能

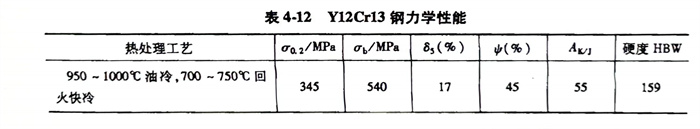

淬火、回火后力學性能見表(biao)4-12。
