·熱軋1Cr18Ni9Ti 不銹(xiu)(xiu)鋼中板一般系熱處理、酸洗(xi)后交(jiao)貨,但使(shi)用(yong)中發現在(zai)原表(biao)面(mian)殘留有局部(bu)氧化皮處出現嚴重銹(xiu)(xiu)蝕。

·對1Cr18Ni9T i 熱軋不銹(xiu)鋼中板經熱軋并熱處理后的表面氧化皮進行了分析:氧化皮通常有三層。內層為Cr₂O₃和Cr₂O₃·FeO,中間層為Fe₃O₄,外層為Fe₂O₃.

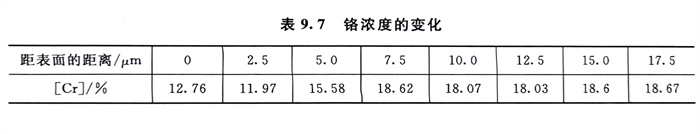

  隨距表面距離的不(bu)同(tong),鉻(ge)濃度的變化(hua)見表9.7(基體鉻(ge)量為18.65%)。

  從表(biao)9.7中可(ke)知,由于氧化皮的形成,表(biao)面有貧鉻區產生。這(zhe)是導(dao)致氧化皮處嚴重銹蝕的原因。

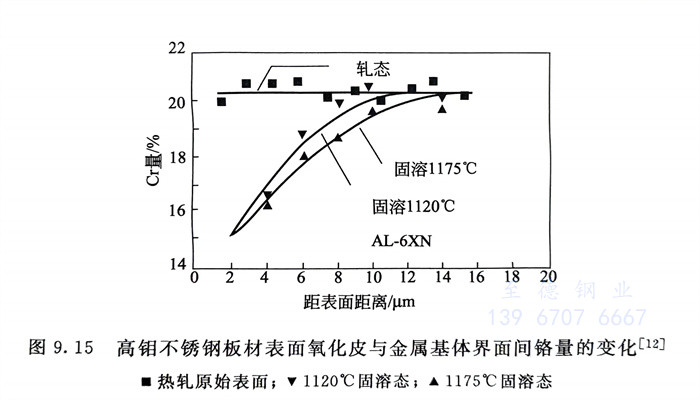

  ·國(guo)外(wai)曾對(dui)00Cr21Ni25Mo6N高鉬(mu)不銹(xiu)鋼(gang)(gang)熱軋(ya)板(ban)表(biao)面(mian)氧(yang)化(hua)皮(pi)和(he)基體間的鉻(ge)量變化(hua)進(jin)行(xing)了分析,結果(guo)表(biao)明(圖9.15);貧鉻(ge)層(ceng)有12μm厚,鉻(ge)量最低處濃度約為15%。氧(yang)化(hua)皮(pi)的存在,表(biao)面(mian)層(ceng)的鉻(ge)量降(jiang)低,使(shi)此鋼(gang)(gang)的耐點蝕性能(neng)下(xia)降(jiang)。
