高純鐵素體(ti)不銹鋼(gang) Cr18Mo2 性(xing)能與特點

a. 力學(xue)性能和脆性轉變(bian)溫度(du)

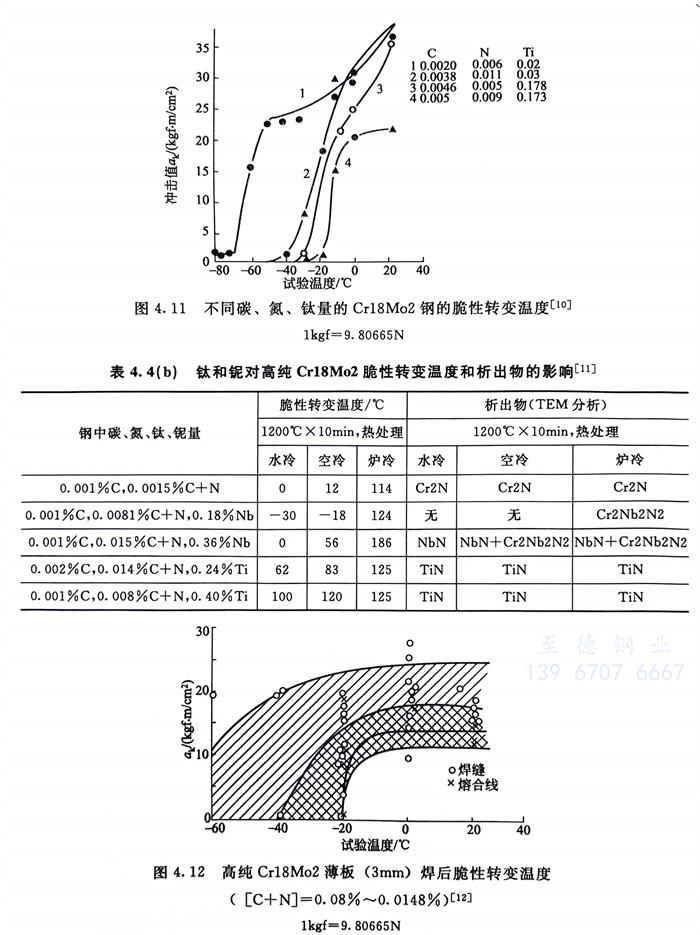

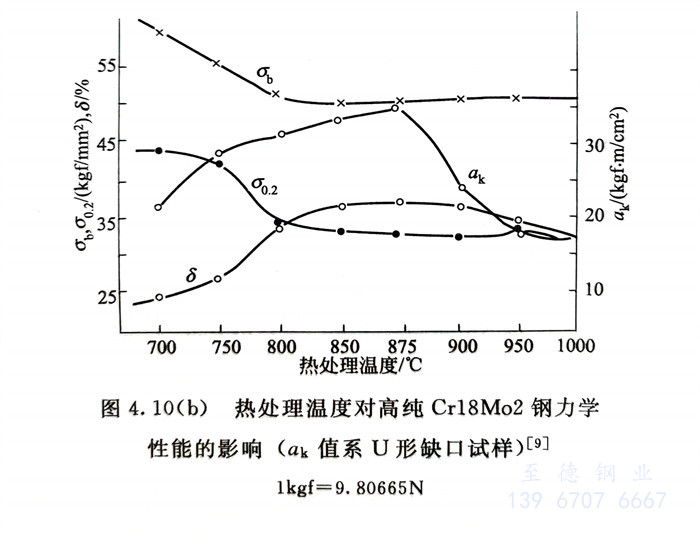

   一些結果見圖4.10（b）～圖4.12。可(ke)以看出，適宜的熱處(chu)理(li)可(ke)以獲得滿意的塑、韌性(xing)(xing)［圖4.10（b）］；盡量降低(di)(di)鋼(gang)中(zhong)的碳、氮含(han)量，適量的鈦含(han)量，可(ke)使此鋼(gang)的脆(cui)性(xing)(xing)轉變溫度(du)(du)降到-20℃以下（圖4.11）；在模擬焊(han)接條件（1200℃×10min）并以不同速(su)度(du)(du)冷(leng)卻，所試驗(yan)的高(gao)純(chun)(chun)Cr18Mo2鋼(gang)中(zhong)僅含(han)0.001％～0.002％C，但C + N含(han)量均≤0.015％，不論是否添加(jia)穩定元素(su)Ti、Nb，只要有氮化物析出，也同樣會顯著提高(gao)鋼(gang)的脆(cui)性(xing)(xing)轉變溫度(du)(du)［表4.4（b）］，而薄截面尺(chi)寸（3mm）的高(gao)純(chun)(chun)Cr18Mo2的焊(han)接接頭（焊(han)縫和熔合線）脆(cui)性(xing)(xing)轉變溫度(du)(du)也可(ke)低(di)(di)于(yu)-20℃以下（圖4.12）。

b. 耐蝕(shi)性

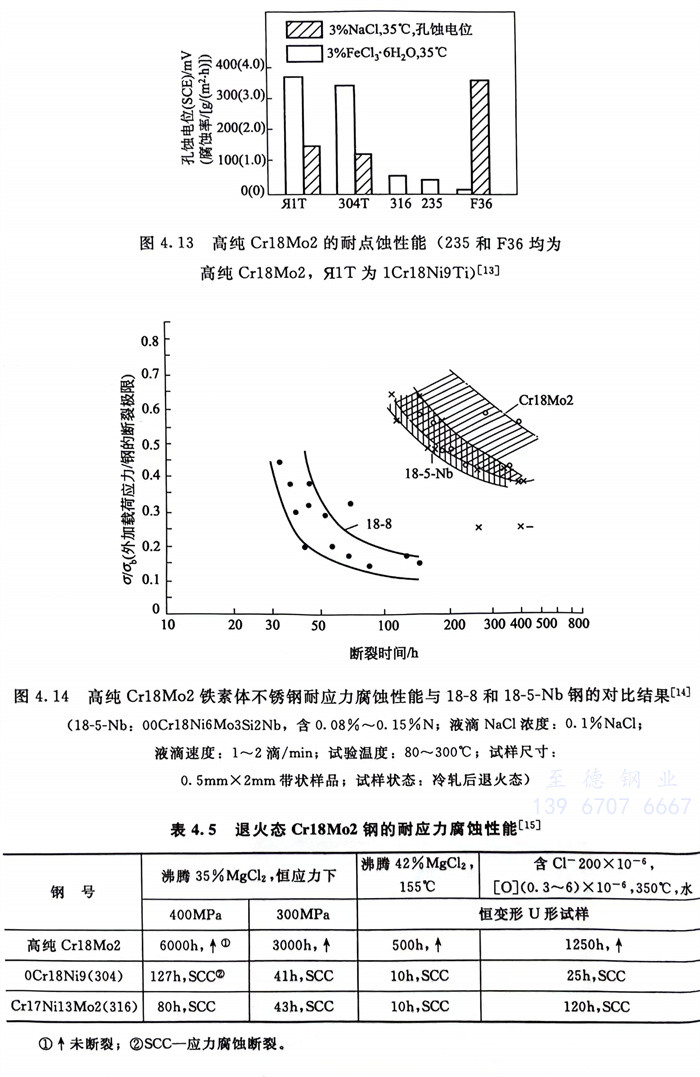

  高純Cr18Mo2的耐全面腐蝕和耐局部腐蝕性均優于0Cr18Mo2和00Cr18Mo2，在許多條件下與316（0Cr17Ni14Mo2）不銹鋼相當或稍優。高純Cr18Mo2不銹鋼耐氯化物應力腐蝕性能優良。一些經驗結果見圖4.13、圖 4.14 和表 4.5 。

c. 冷成(cheng)型性

  高純Cr18Mo2具有良好(hao)的冷成型性(xing)，一些試驗結果見表4.6和表4.7。此鋼還(huan)具有良好(hao)的切(qie)削性(xing)，見圖4.15。

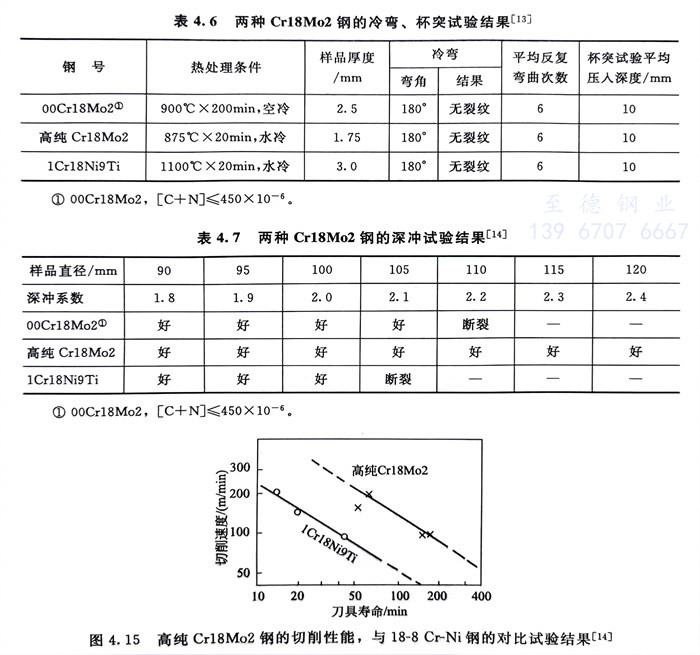

  表4.6 兩種(zhong)Cr18Mo2鋼的冷彎、杯突試驗結果

  表4.7 兩(liang)種(zhong)Cr18Mo2鋼的(de)深沖試驗結果

  圖4.15 高(gao)純Cr18Mo2鋼的切削性能(neng)，與18-8 Cr-Ni鋼的對比試驗結果(guo)

d. 焊(han)接性

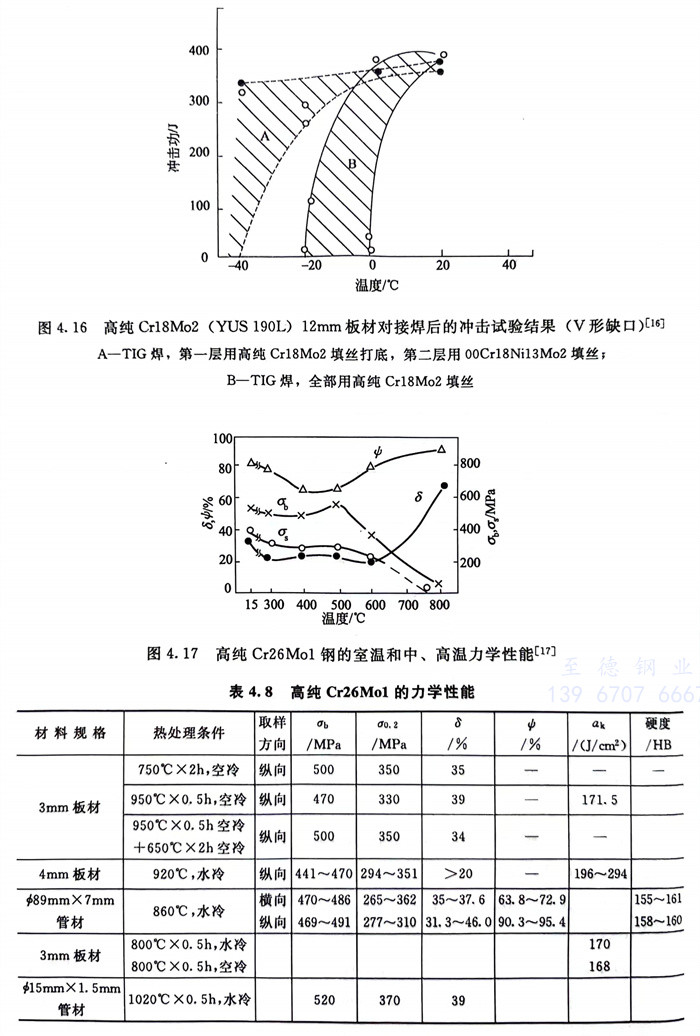

  高純Cr18Mo2焊接性良好，焊后脆性轉變溫度≤-20℃（圖4.12），含穩定化元素Ti、Nb時，沒有晶間腐蝕敏感性。當采用奧氏體不銹鋼(gang)作為焊接填絲時，焊后可獲更為滿意的脆性轉變溫度和韌性（圖4.16）。
