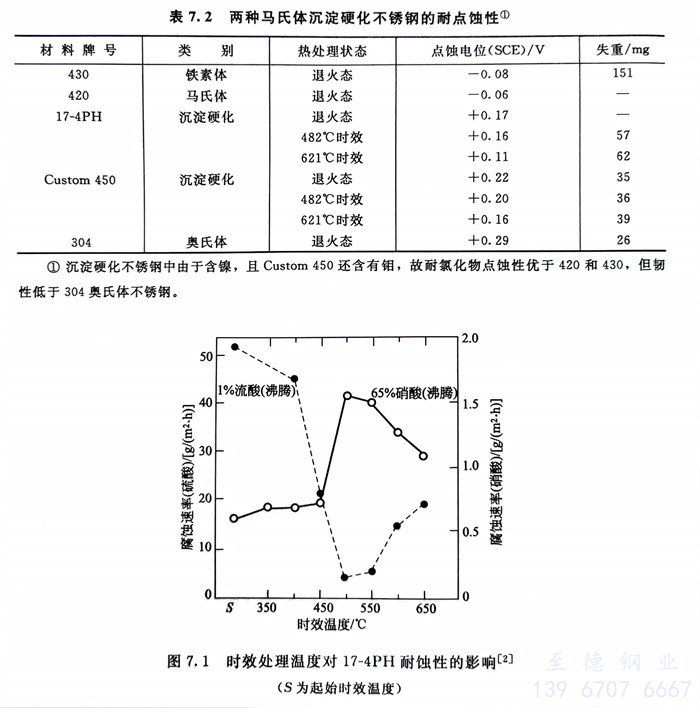

馬氏體沉淀硬化不銹鋼以17-4PH（0Cr17Ni4Cu4Nb）為代表，它是在馬氏體基體上析出富銅的ε相而強化。此類鋼的性能特點是強度高 ，具有不銹性和對弱介質的耐蝕性。表7.2和圖7.1列入了一些試驗結果。馬氏體沉淀硬化不銹鋼熱處理相對比較簡單，也較容易焊接。但是，即使在軟化狀態下，冷成型性也不能滿足深沖用途的需求，同時在350～400℃間長期使用有脆化傾向，沖擊韌性較低。

  由于馬(ma)氏(shi)體(ti)(ti)時效(xiao)(xiao)(xiao)不(bu)(bu)銹(xiu)鋼含碳量低（≤0.03％），（表7.3中Custom 455和IN-736便屬于超低碳馬(ma)氏(shi)體(ti)(ti)時效(xiao)(xiao)(xiao)不(bu)(bu)銹(xiu)鋼）、含鎳量高(gao)（6％～10％）或10％～20％Co，固溶處(chu)理(li)后(hou)可獲(huo)得高(gao)強、高(gao)韌(ren)的(de)馬(ma)氏(shi)體(ti)(ti)基體(ti)(ti)，經時效(xiao)(xiao)(xiao)處(chu)理(li)后(hou)，在(zai)此(ci)基體(ti)(ti)上(shang)析出金屬間化(hua)合(he)物而使之強化(hua)，Custom 455的(de)σb可達(da)1700MPa（見(jian)表7.3）。它的(de)性能特(te)點是具有高(gao)的(de)屈強比，強、韌(ren)性配合(he)好(hao)，低溫(wen)韌(ren)性好(hao)，易冷、熱(re)加工和焊接(jie)，焊前不(bu)(bu)需(xu)預(yu)熱(re)，焊后(hou)不(bu)(bu)需(xu)熱(re)處(chu)理(li)。但(dan)缺點是由于含鉻量低，不(bu)(bu)銹(xiu)耐蝕性要低于其(qi)他(ta)類型的(de)沉淀硬化(hua)不(bu)(bu)銹(xiu)鋼。

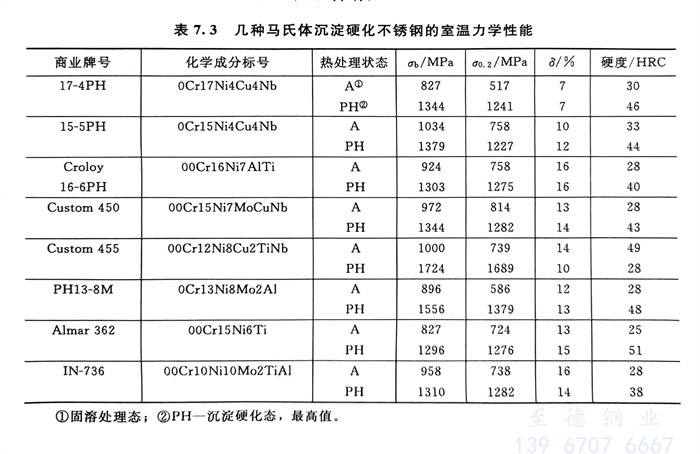

  表7.3 幾種馬氏體沉淀硬(ying)化不銹鋼的室溫(wen)力學(xue)性(xing)能
