00Cr12NiTi（3CR12）系南非在20世紀80年代初開發的牌號，除超低碳、氮外，還含有少量（0.5％～1.5％）鎳和少量鈦，由于此鋼在適宜熱處理態具有鐵素體和超低碳馬氏體的雙相組織，因此，此鋼除具有上述現代低鉻鐵素體不銹鋼的性能外，還具有良好的強韌性，且成型性、焊接性和耐磨性優良，由于鈦的加入，焊后也沒有晶間腐蝕敏感性，此鋼即使厚度達30mm，焊后在0℃以下仍

  具有足(zu)夠(gou)的(de)韌性。在我(wo)國，此牌號已開始生產和(he)使用，在歐、美諸國和(he)地(di)區也有類似牌號在大(da)量生產和(he)應用。

一、力(li)學性(xing)能(neng)

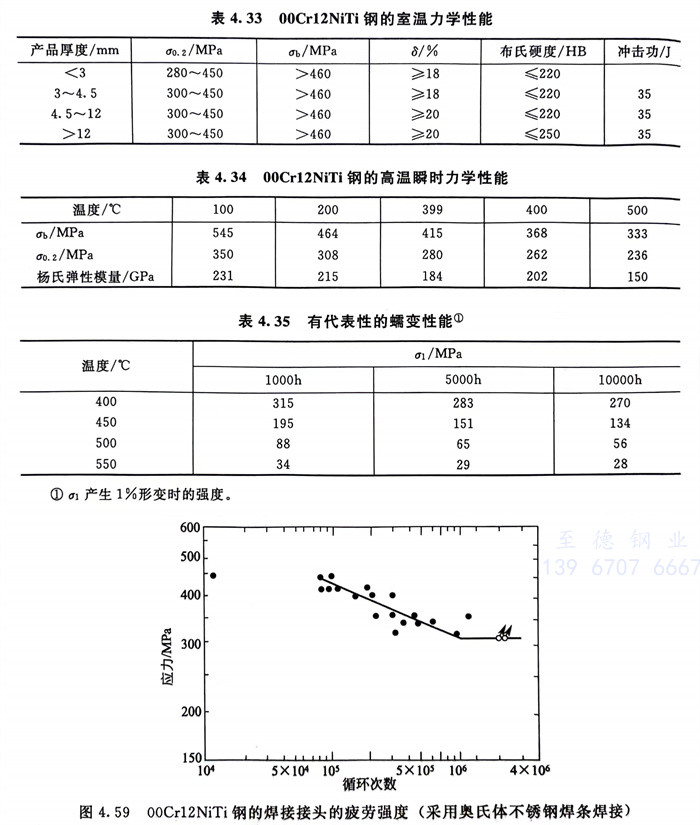

 00Cr12NiTi鋼的各種力學性能見表4.33～表4.35和圖4.59。

 圖4.59 00Cr12NiTi鋼的焊接(jie)(jie)接(jie)(jie)頭的疲(pi)勞強度(du)（采用奧氏體不銹(xiu)鋼焊條(tiao)焊接(jie)(jie)）

二(er)、耐(nai)腐(fu)蝕和磨蝕性能(neng)

  此鋼的(de)耐(nai)蝕(shi)性(xing)雖然(ran)低于(yu)(yu)(yu)含鉻(ge)量高的(de)一些牌號(hao)，例如430（1Cr17），但是其耐(nai)蝕(shi)性(xing)遠(yuan)高于(yu)(yu)(yu)低碳(tan)鋼和耐(nai)蝕(shi)低合金鋼，此鋼主要(yao)(yao)用(yong)于(yu)(yu)(yu)不(bu)以表面美觀(guan)為(wei)主要(yao)(yao)要(yao)(yao)求的(de)弱腐蝕(shi)環境(jing)中。

 1. 在大氣中的耐蝕性

    圖(tu)4.60系在南非大氣條件進行20年(nian)試驗所(suo)取得的結果，從圖(tu)4.60中(zhong)的結果可(ke)以看(kan)出，00Cr12NiTi鋼的耐蝕性比(bi)低碳鋼和(he)CORTENO（科爾坦合(he)金）高幾個數(shu)量級。但是，不(bu)推薦將00Cr12NiTi鋼用(yong)于腐蝕環(huan)境(jing)中(zhong)的裝飾用(yong)途(tu)，因為00Cr12NiTi表面常會形成一層雖不(bu)影(ying)(ying)響(xiang)(xiang)結構穩定性的銹蝕影(ying)(ying)響(xiang)(xiang)美觀。如果使用(yong)時美觀很重要，當選用(yong)00Cr12NiTi鋼時表面需(xu)加涂(tu)層。

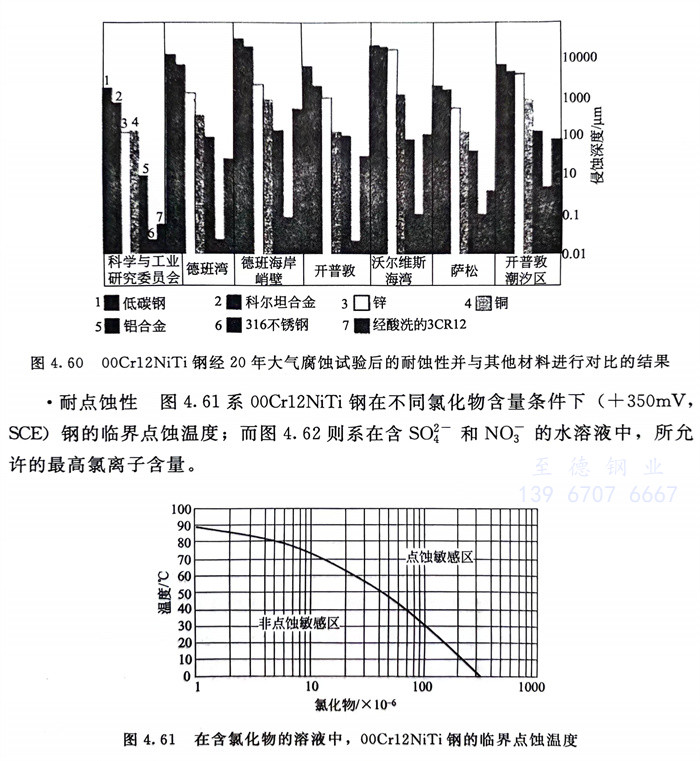

    圖4.60 00Cr12NiTi鋼經20年大氣腐蝕試驗后(hou)的(de)(de)耐蝕性并與其他材料進(jin)行對比的(de)(de)結(jie)果

 2. 耐點蝕性(xing)

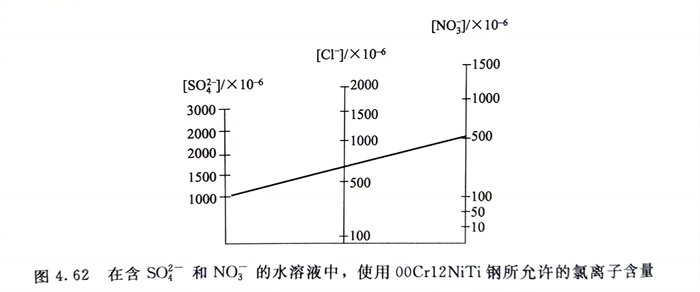

    圖4.61系00Cr12NiTi鋼在不同氯化物含量條件下(xia)（＋350mV，SCE）鋼的(de)臨界(jie)點蝕溫(wen)度(du)；而(er)圖4.62則系在含 和 的(de)水溶(rong)液中，所允許(xu)的(de)最高氯離(li)子含量。

 3. 耐晶(jing)間腐蝕性

    00Cr12NiTi經適宜(yi)焊接后，沒有(you)晶(jing)間(jian)腐蝕的敏感性(xing)。

 4. 耐(nai)應力腐蝕性

    在含硫化物環境中，00Cr12NiTi鋼會產生應(ying)力(li)腐(fu)蝕，故不(bu)推薦無涂層的00Cr12NiTi鋼在這(zhe)種用途中使(shi)用。

 5. 耐(nai)磨蝕性

    00Cr12NiTi鋼(gang)(gang)的(de)(de)耐磨(mo)蝕性遠遠優(you)于(yu)表面(mian)無(wu)涂(tu)層和有涂(tu)層的(de)(de)低碳鋼(gang)(gang)和低合金鋼(gang)(gang)。圖(tu)4.63系耐磨(mo)試驗結果，由于(yu)此鋼(gang)(gang)耐濕態滑動磨(mo)損(sun)性優(you)良(liang)，所以特別適(shi)用于(yu)礦石等的(de)(de)貯存、處理和運輸等的(de)(de)設(she)備。但此鋼(gang)(gang)不適(shi)用于(yu)干磨(mo)損(sun)條件(jian)。

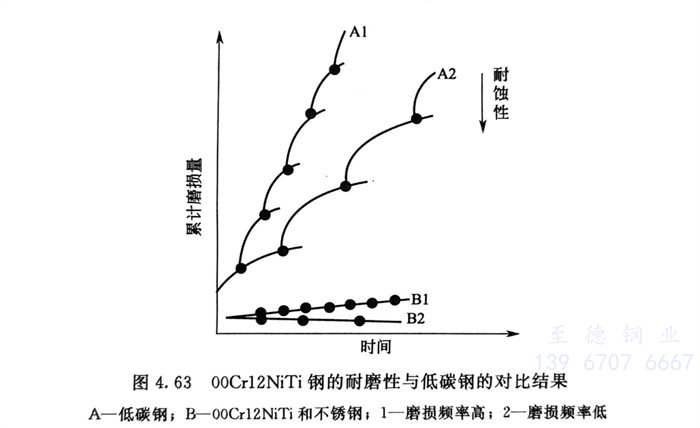

    圖4.63 00Cr12NiTi鋼的耐磨性與低(di)碳鋼的對比結果(guo)

三、冷熱加(jia)工和成(cheng)型(xing)性能

  00Cr12NiTi具有良(liang)好(hao)的冷(leng)(leng)、熱加工和成(cheng)型性(xing)。此鋼有良(liang)好(hao)的冷(leng)(leng)成(cheng)型性(xing)，但彎曲時回彈性(xing)較大，苛刻(ke)的冷(leng)(leng)成(cheng)型過程中需中間退火。

四、焊接性

 具有良好的(de)焊(han)(han)接(jie)性(xing)，可(ke)采用(yong)通用(yong)的(de)焊(han)(han)接(jie)方法（MMA／SMAW，MIG／GMAW，TIG／GAW，FCAW和(he)PAW）進行焊(han)(han)接(jie)，且(qie)可(ke)與低(di)碳鋼和(he)不銹鋼進行焊(han)(han)接(jie)，建議采用(yong)AWS309C型焊(han)(han)條，00Cr12NiTi不銹鋼同材焊(han)(han)接(jie)，可(ke)采用(yong)E308L和(he)E316L焊(han)(han)接(jie)材料，熱輸(shu)入(ru)應控制在(zai)0.5～1.5kJ／mm之間，焊(han)(han)后需經酸洗鈍化(hua)處理以(yi)去掉焊(han)(han)接(jie)接(jie)頭表面的(de)氧化(hua)皮和(he)貧鉻層。

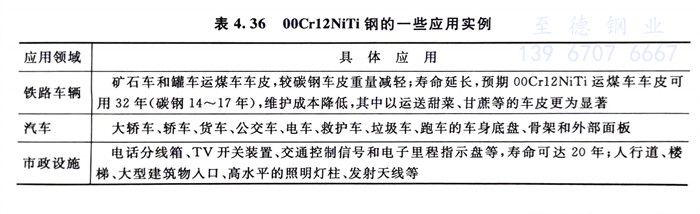

  00Cr12NiTi鋼(gang)易于生產，且成本低廉，使用(yong)(yong)性能(neng)優良且使用(yong)(yong)工藝易于掌(zhang)握。主要用(yong)(yong)于不(bu)銹、耐(nai)磨蝕(shi)等用(yong)(yong)途，代替有涂層和不(bu)加涂層的低碳(tan)鋼(gang)和耐(nai)蝕(shi)低合金鋼(gang)，且壽命周(zhou)期成本較低。目前，此(ci)鋼(gang)及相近牌號在英、美(mei)和韓國(guo)等國(guo)已廣泛應用(yong)(yong)，我國(guo)也(ye)已在推廣中，00Cr12NiTi鋼(gang)是一種(zhong)具有廣闊發(fa)展前景(jing)的現(xian)代低鉻不(bu)銹鋼(gang)，表4.36列(lie)入(ru)了(le)國(guo)外00Cr12NiTi鋼(gang)的一些應用(yong)(yong)實例，供參考。
