國內外大量采用二氧化碳汽提工藝來生產尿素（一種高效化肥）。一般是在高壓（140～250atm，1atm＝101325Pa）和溫度180～210℃條件下，由二氧化碳與氨合成。在高溫、高壓下，尿素生產過程中的中間反應物-氨基甲酸銨（尿素甲銨液）等，對不(bu)銹(xiu)鋼有強烈的腐蝕性-破壞不銹鋼的鈍化膜并有去鈍化作用。在缺氧的條件下，00Cr17Ni14Mo2（316L）的腐蝕率可高達50mm/a，但若向尿素中加氧，由于可使不銹鋼鈍化，從而使00Cr17Ni14Mo2不銹鋼在尿素生產裝置上的應用成為了可能。但使用后發現普通00Cr17Ni14Mo2耐蝕性尚不足，隨后開發了專用于尿素生產的尿素級不銹鋼（316UG）。

  316UG要(yao)求鋼(gang)中(zhong)鉻量要(yao)≥18％，由于C、S、P等(deng)元(yuan)素(su)和殘余(yu)δ-鐵(tie)素(su)體(ti)的(de)有(you)害作(zuo)用，要(yao)求C含(han)量≤0.02％，P和S 含(han)量≤0.015％，δ-鐵(tie)素(su)體(ti)≤0.6％。為(wei)保證δ鐵(tie)素(su)，鋼(gang)中(zhong)鎳(nie)量應在中(zhong)、上限，316UG已廣(guang)泛(fan)用于二氧(yang)化(hua)碳汽提(ti)法生產尿(niao)素(su)的(de)合(he)成(cheng)塔(ta)等(deng)四(si)大高(gao)壓設備(bei)的(de)塔(ta)體(ti)和構件。

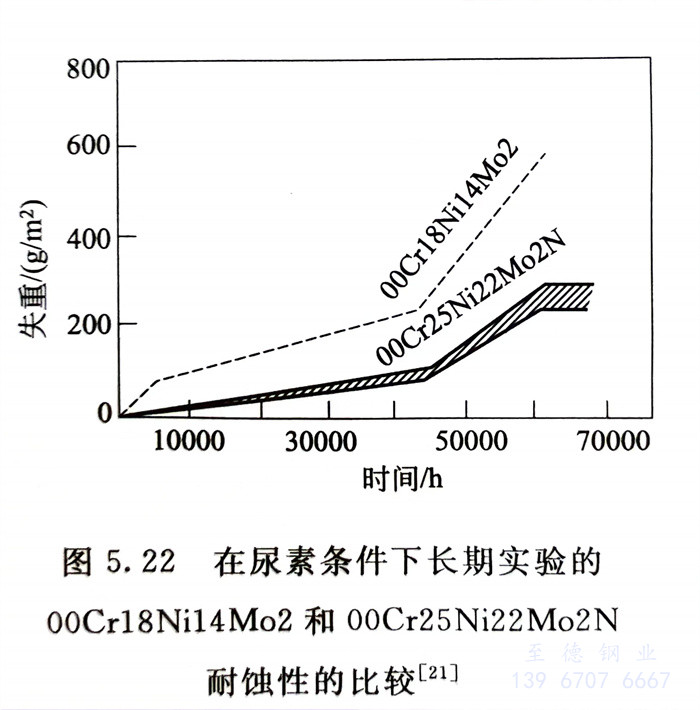

  00Cr25Ni22Mo2N（2RE69）是(shi)目前優于316UG的(de)最好(hao)的(de)一種耐高(gao)(gao)溫、高(gao)(gao)壓下尿素腐蝕(shi)的(de)一種高(gao)(gao)牌(pai)號(hao)不(bu)銹鋼。由于316UG長期使用后(hou)耐蝕(shi)性仍顯不(bu)足（圖(tu)5.22），00Cr25Ni22Mo2N的(de)使用范圍(wei)在(zai)不(bu)斷擴大。

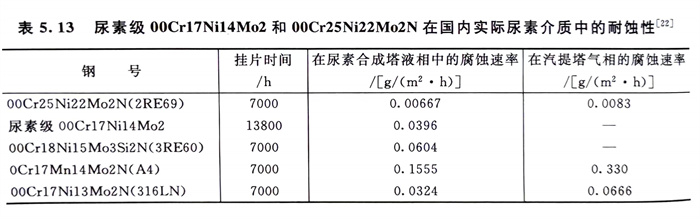

  表5.13列出了尿素(su)級316L（316UG）和(he)00Cr25Ni22Mo2在(zai)國內(nei)大(da)型尿素(su)生產廠實際(ji)掛片(pian)試(shi)驗(yan)結果。可以(yi)看出，在(zai)尿素(su)合成塔和(he)汽提塔中(zhong)，00Cr25Ni22Mo2N的(de)耐蝕性(xing)(xing)是(shi)最好的(de)。而無鎳的(de)鉻錳氮不銹鋼0Cr17Mn14Mo2N （A4）的(de)耐蝕性(xing)(xing)則(ze)是(shi)最差的(de)。
