高鉬奧氏體(ti)不銹鋼中00Cr18Ni16Mo5（317LM），00Cr18Ni16Mo5N （316LMN）和00Cr20Ni25Mo4.5Cu（2RK65,904L）為常用牌號。

   00Cr18Ni16Mo5和(he)(he)00Cr18Ni16Mo5N 由于比前述(shu)17-12-Mo型鋼含(han)鉬量更高(gao)，因而在耐還(huan)原性(xing)酸和(he)(he)耐局部腐蝕方面，性(xing)能又有進一步提(ti)(ti)高(gao)，可用(yong)于更加(jia)苛刻的腐蝕環境中。含(han)氮00Cr18Ni16Mo5N鋼，由于氮的加(jia)入，奧氏體(ti)更加(jia)穩定，與(yu)00Cr18Ni16Mo5相比，不僅耐蝕性(xing)提(ti)(ti)高(gao)且(qie)由于鋼中σ（X）等脆性(xing)相析出也受到了一定抑制。

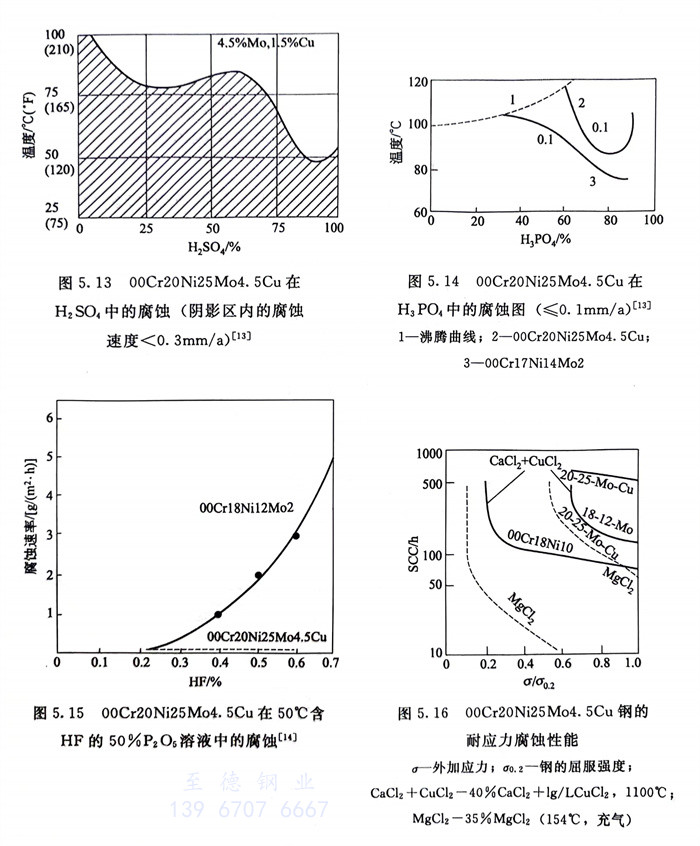

  00Cr20Ni25Mo4.5Cu 由于此(ci)鋼含有更高的(de)Cr、Ni、Mo等(deng)(deng)元素，加之鉬與銅的(de)復合(he)作用，使00Cr20Ni25Mo4.5Cu既在(zai)  、甲酸、乙酸等(deng)(deng)腐(fu)蝕(shi)介(jie)質(zhi)中耐全(quan)(quan)面腐(fu)蝕(shi)，又在(zai)含CI水介(jie)質(zhi)中耐點蝕(shi)、縫隙(xi)腐(fu)蝕(shi)和應(ying)力腐(fu)蝕(shi)的(de)能(neng)力有顯著(zhu)提高，圖5.13～圖5.16系在(zai)不(bu)同溫度  和含F-50％  中耐全(quan)(quan)面腐(fu)蝕(shi)及在(zai)氯化(hua)物(wu)水介(jie)質(zhi)中耐應(ying)力腐(fu)蝕(shi)的(de)試驗結果。可以看出，00Cr20Ni25Mo4.5Cu又比(bi)18-12-2型不(bu)銹鋼的(de)耐蝕(shi)范圍有所擴大。

   當Cr17Ni14Mo2和Cr17Ni13Mo3以及(ji)00Cr18Ni14Mo2等耐(nai)蝕性不(bu)能滿足使用要求(qiu)時，此類含鉬(mu)約(yue)4.5％的高鉬(mu)不(bu)銹鋼則(ze)是可(ke)供選擇的理想牌號。
