懸(xuan)(xuan)臂(bei)(bei)支(zhi)(zhi)架(jia)常用(yong)(yong)于(yu)管道的(de)(de)(de)(de)承重或(huo)導向(xiang)。此類(lei)(lei)支(zhi)(zhi)架(jia)是(shi)應用(yong)(yong)比較多的(de)(de)(de)(de)一(yi)種(zhong)(zhong)支(zhi)(zhi)架(jia)形式(shi)(shi)，支(zhi)(zhi)架(jia)的(de)(de)(de)(de)種(zhong)(zhong)類(lei)(lei)也比較多。按(an)(an)生根(gen)條件分(fen)(fen)，可分(fen)(fen)為(wei)生根(gen)在鋼結構梁柱上的(de)(de)(de)(de)懸(xuan)(xuan)臂(bei)(bei)支(zhi)(zhi)架(jia)和(he)生根(gen)在設備上的(de)(de)(de)(de)懸(xuan)(xuan)臂(bei)(bei)支(zhi)(zhi)架(jia)兩種(zhong)(zhong)；按(an)(an)有無斜撐來分(fen)(fen)則(ze)分(fen)(fen)為(wei)懸(xuan)(xuan)臂(bei)(bei)式(shi)(shi)和(he)三(san)角式(shi)(shi)兩種(zhong)(zhong)；按(an)(an)支(zhi)(zhi)承的(de)(de)(de)(de)作(zuo)用(yong)(yong)來分(fen)(fen)則(ze)分(fen)(fen)為(wei)承重型(xing)(xing)和(he)導向(xiang)型(xing)(xing)兩種(zhong)(zhong)；按(an)(an)懸(xuan)(xuan)臂(bei)(bei)的(de)(de)(de)(de)數量來分(fen)(fen)則(ze)分(fen)(fen)為(wei)單(dan)肢型(xing)(xing)和(he)雙肢型(xing)(xing)兩種(zhong)(zhong)。

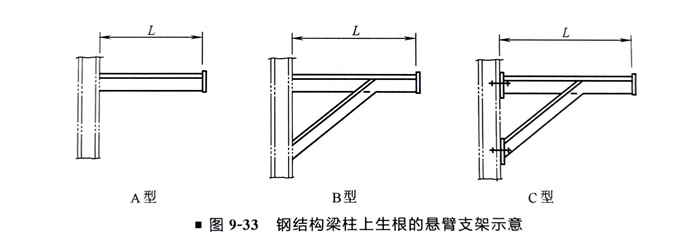

1. 在鋼結構梁柱上生(sheng)根(gen)的懸臂支(zhi)架 此類(lei)支(zhi)架常見類(lei)型(xing)如圖(tu)9-33所示。
圖9-33中共(gong)給出(chu)了A、B、C三(san)種形式。A型常用(yong)于支(zhi)(zhi)承(cheng)荷載(zai)較小(xiao)的(de)情(qing)況，其(qi)長度(du)L最大(da)一般不宜超(chao)過600mm。B型、C型常用(yong)于支(zhi)(zhi)承(cheng)荷載(zai)較大(da)的(de)情(qing)況，其(qi)長度(du)L最大(da)一般不宜超(chao)過1200mm。支(zhi)(zhi)架承(cheng)受的(de)荷載(zai)大(da)小(xiao)視所(suo)選用(yong)型鋼的(de)規格和荷載(zai)作用(yong)點(dian)到(dao)梁(liang)柱的(de)距離而定。
這類支架一般均用(yong)(yong)角(jiao)鋼(gang)(gang)、槽鋼(gang)(gang)等做(zuo)受力部件。它可與滑動管托、導向(xiang)管托等配(pei)(pei)合(he)使用(yong)(yong)，分別用(yong)(yong)于(yu)水平保溫管道(dao)的(de)承重(zhong)和(he)(he)導向(xiang)，也可與固定管托、導向(xiang)管托、管卡(ka)等配(pei)(pei)合(he)使用(yong)(yong)，分別用(yong)(yong)于(yu)垂直(zhi)保溫管道(dao)的(de)承重(zhong)和(he)(he)導向(xiang)及光管的(de)承重(zhong)（僅限于(yu)DN≤40mm的(de)情況(kuang)）和(he)(he)導向(xiang)。

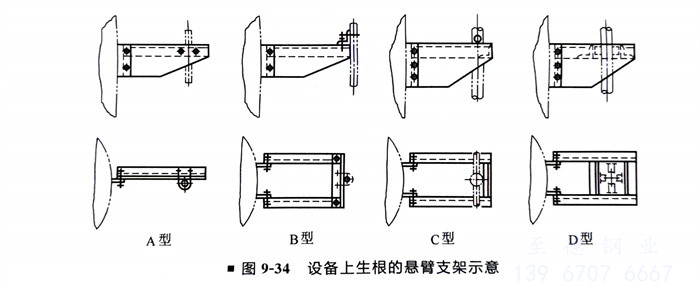

2. 在設備上生根(gen)的(de)懸臂支架 此類支架常用(yong)于沿立式(shi)設備（如塔、罐等）上敷設的(de)豎(shu)直管道的(de)承(cheng)重和導(dao)向(xiang)。常見的(de)形(xing)式(shi)如圖(tu)9-34所示。
圖9-34中共給(gei)出了A、B、C、D四種形式，它們的適(shi)用場合分述如下。
A型(xing)(xing)一(yi)般用于(yu)DN≤150mm的(de)(de)(de)(de)情況下。它通過與(yu)(yu)管(guan)(guan)(guan)(guan)(guan)(guan)(guan)卡、固定管(guan)(guan)(guan)(guan)(guan)(guan)(guan)托(tuo)(tuo)(tuo)、滑動管(guan)(guan)(guan)(guan)(guan)(guan)(guan)托(tuo)(tuo)(tuo)配合(he)，分(fen)別(bie)用于(yu)光管(guan)(guan)(guan)(guan)(guan)(guan)(guan)承(cheng)重(zhong)（帶支耳時(shi)(shi)）、光管(guan)(guan)(guan)(guan)(guan)(guan)(guan)的(de)(de)(de)(de)導(dao)向(xiang)、保(bao)(bao)溫(wen)(wen)管(guan)(guan)(guan)(guan)(guan)(guan)(guan)道的(de)(de)(de)(de)承(cheng)重(zhong)和導(dao)向(xiang)。當用于(yu)承(cheng)重(zhong)時(shi)(shi)，與(yu)(yu)管(guan)(guan)(guan)(guan)(guan)(guan)(guan)卡或(huo)管(guan)(guan)(guan)(guan)(guan)(guan)(guan)托(tuo)(tuo)(tuo)配合(he)的(de)(de)(de)(de)螺栓孔(kong)應(ying)為橫(heng)(heng)向(xiang)橢圓形，以(yi)適應(ying)管(guan)(guan)(guan)(guan)(guan)(guan)(guan)道有(you)少(shao)量的(de)(de)(de)(de)橫(heng)(heng)向(xiang)位移。B型(xing)(xing)一(yi)般適用于(yu)管(guan)(guan)(guan)(guan)(guan)(guan)(guan)子(zi)DN200mm～350mm的(de)(de)(de)(de)情況下，使用方法(fa)同A型(xing)(xing)。C型(xing)(xing)適用于(yu)DN=400~600mm的(de)(de)(de)(de)管(guan)(guan)(guan)(guan)(guan)(guan)(guan)子(zi)承(cheng)重(zhong)。當用于(yu)保(bao)(bao)溫(wen)(wen)管(guan)(guan)(guan)(guan)(guan)(guan)(guan)子(zi)時(shi)(shi)，雙(shuang)肢(zhi)間(jian)(jian)的(de)(de)(de)(de)距離(li)應(ying)加大(da)(da)一(yi)些(xie)，以(yi)適應(ying)隔熱(re)厚(hou)度的(de)(de)(de)(de)要求。管(guan)(guan)(guan)(guan)(guan)(guan)(guan)子(zi)不(bu)保(bao)(bao)溫(wen)(wen)時(shi)(shi)，雙(shuang)肢(zhi)間(jian)(jian)的(de)(de)(de)(de)距離(li)應(ying)盡可(ke)能小(xiao)。D型(xing)(xing)適用于(yu)DN＝400mm~600mm 的(de)(de)(de)(de)管(guan)(guan)(guan)(guan)(guan)(guan)(guan)子(zi)導(dao)向(xiang)。 當管(guan)(guan)(guan)(guan)(guan)(guan)(guan)子(zi)有(you)保(bao)(bao)溫(wen)(wen)時(shi)(shi)，管(guan)(guan)(guan)(guan)(guan)(guan)(guan)子(zi)四周應(ying)有(you)滑動管(guan)(guan)(guan)(guan)(guan)(guan)(guan)托(tuo)(tuo)(tuo)，且管(guan)(guan)(guan)(guan)(guan)(guan)(guan)托(tuo)(tuo)(tuo)高(gao)度應(ying)大(da)(da)于(yu)保(bao)(bao)溫(wen)(wen)厚(hou)度。當管(guan)(guan)(guan)(guan)(guan)(guan)(guan)子(zi)不(bu)保(bao)(bao)溫(wen)(wen)時(shi)(shi)，應(ying)將管(guan)(guan)(guan)(guan)(guan)(guan)(guan)托(tuo)(tuo)(tuo)去掉并代之(zhi)以(yi)厚(hou)度為4mm的(de)(de)(de)(de)鋼板，以(yi)防止管(guan)(guan)(guan)(guan)(guan)(guan)(guan)子(zi)發生位移時(shi)(shi)，支架劃傷管(guan)(guan)(guan)(guan)(guan)(guan)(guan)子(zi)。無論保(bao)(bao)溫(wen)(wen)與(yu)(yu)否(fou)，都應(ying)控制支架內壁與(yu)(yu)管(guan)(guan)(guan)(guan)(guan)(guan)(guan)托(tuo)(tuo)(tuo)或(huo)鋼板之(zhi)間(jian)(jian)有(you)不(bu)大(da)(da)于(yu)3mm的(de)(de)(de)(de)間(jian)(jian)隙(xi)。
上述形(xing)式均適用于(yu)設(she)備不允(yun)許(xu)現(xian)場(chang)焊(han)接(jie)的情況。當(dang)設(she)備允(yun)許(xu)現(xian)場(chang)焊(han)接(jie)時，可(ke)將生根部件(jian)換成貼合(he)(he)鋼墊板，而中間支(zhi)承件(jian)直接(jie)焊(han)在貼合(he)(he)鋼墊板上即可(ke)，這(zhe)樣處理(li)的結(jie)果(guo)可(ke)以簡化支(zhi)架形(xing)式，也便于(yu)減少支(zhi)承誤差，同時增加了支(zhi)架的可(ke)靠性。
