022Cr25Ni6Mo2N（原習慣牌號為00Cr25Ni6Mo2N）已納入 GB/T 1220、GB/T 3280、GB/T 4237、GB/T 20878、GB/T21832、GB/T 21833等標準中。該牌號材料為尿素用鋼，包括鋼板、焊接鋼管、無縫鋼管等。化學成分見表7-1。該材料與國外接近的雙相不銹鋼有日本的SUS329J1 不銹鋼（日本在1972年將SUS329J1納入JIS標準），日本金屬NTKR-4  不銹鋼，英國的Zeron25不銹鋼（鑄），美國的7-MoPLVS 不銹鋼，美國ASTM A789M、ASTM A790標準中牌號為S31200 不銹鋼。

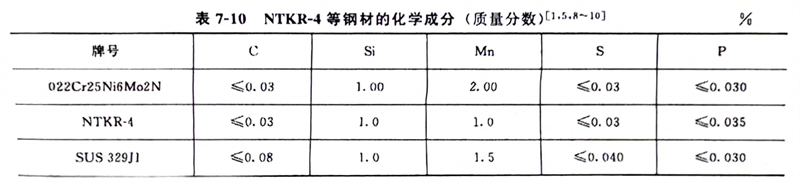

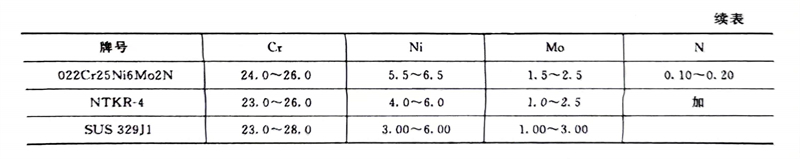

   022Cr26Ni5Mo2N、SUS 329J1 雙相不銹(xiu)(xiu)鋼(gang)的(de)耐腐(fu)蝕疲勞(lao)性(xing)能遠比316L（尿(niao)素(su)級）鋼(gang)好，這對在低應力、低頻(pin)率(lv)交變載荷條件下工作的(de)尿(niao)素(su)甲銨泵(beng)(beng)泵(beng)(beng)體(ti)選材有重要的(de)參考(kao)價值。為(wei)了便于比對，將(jiang)中(zhong)國的(de)022Cr26Ni6Mo2N，日本的(de)SUS 329J1、NTKR-4等雙相不銹(xiu)(xiu)鋼(gang)化學成分，列入表7-10中(zhong)。

   022Cr25Ni5Mo2N鋼(gang)中wMo為1％～3％，可提高雙相(xiang)(xiang)不銹(xiu)鋼(gang)耐(nai)點腐蝕和縫隙腐蝕的能力，但是鉬的加入會使這(zhe)類鋼(gang)具(ju)有明顯的475℃脆性(xing)，也有。相(xiang)(xiang)形成(cheng)的傾向。固溶溫度低(di)于(yu)1000℃時，有可能出(chu)現(xian)。相(xiang)(xiang)脆化，將降(jiang)低(di)其沖(chong)擊(ji)韌性(xing)。

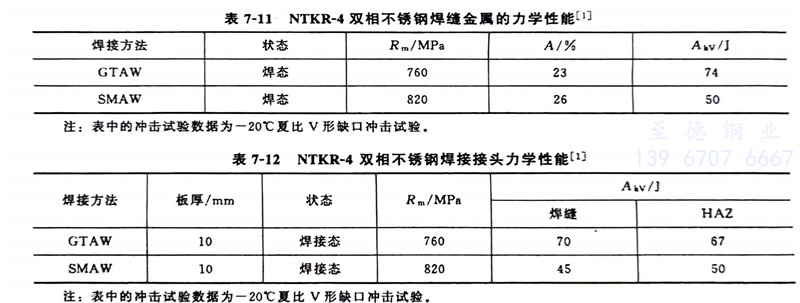

   NTKR-4等雙(shuang)相不銹鋼焊縫金(jin)屬和焊接(jie)接(jie)頭力學性(xing)能分別見表7-11和表7-12。
