不銹鋼焊條施焊過程中焊條熔化至整根長度的2/3時，焊條尾部會發紅（甚至藥皮于裂）、飛濺增大、焊縫凸起、焊縫成形惡化、脫渣困難。產生上述現象的主要原因是由于奧氏(shi)體不銹鋼焊芯的電阻率大、導熱性差；不(bu)銹鋼焊(han)接(jie)多數采用短弧焊接，所以熔滴過渡形以大熔滴短路過渡較多，而短路過渡期間焊接電流很大，焊芯電阻產生的熱量占電弧熱份很大，奧氏體導熱很慢，隨著焊接時間的增加奧氏體不銹鋼焊芯的電阻熱不斷上升，致使恨至整根焊條長約2/3時，焊條尾部便會發紅。又由于不銹鋼焊芯線脹系數較大（比H08A焊芯的線脹系數大50％），當焊條尾部發紅時，焊芯尺寸有較大的伸長和擴展，使藥皮承受極大的擴脹力（藥皮膨脹系數與焊芯膨脹系數不一致，且藥皮強度低于焊芯的強度）而導致藥皮開裂，使焊條工藝性急劇下降。
為了減少或避免不銹鋼焊條的尾部發紅和藥皮開裂現象，可采取以下措施。
①. 改變(bian)焊芯(xin)材質，采用鉻不銹鋼(gang)(gang)或低碳鋼(gang)(gang)焊芯(xin)。例如以H08A為(wei)焊芯(xin)，在藥皮(pi)中加人了(le)鐵(tie)粉和高鉻、鎳的原材料，通(tong)過藥皮(pi)過渡合金元素方式而獲得高熔(rong)敷效率的不銹鋼(gang)(gang)焊條(tiao)（例如A102T不銹鋼(gang)(gang)焊條(tiao)）。該(gai)焊條(tiao)施焊時(shi)電弧(hu)穩定，熔(rong)渣流動良好，脫渣容易(yi)且藥皮(pi)不發紅，無藥皮(pi)開裂(lie)現象(xiang)。
②. 采(cai)用不銹鋼焊(han)芯(xin)，通過改變藥皮(pi)成(cheng)分來(lai)提高(gao)電(dian)弧(hu)電(dian)壓，熔(rong)(rong)滴過渡(du)形(xing)(xing)式采(cai)用細滴渣壁過渡(du)，由(you)于細小(xiao)的熔(rong)(rong)滴只(zhi)占焊(han)芯(xin)截面的較小(xiao)部分，因而使(shi)(shi)焊(han)芯(xin)的熔(rong)(rong)化(hua)加快(kuai)，從而減(jian)少電(dian)阻熱(re)，以(yi)降低焊(han)芯(xin)表(biao)面溫度(du)，使(shi)(shi)藥皮(pi)的熔(rong)(rong)化(hua)速度(du)減(jian)慢，促使(shi)(shi)其形(xing)(xing)成(cheng)深套筒。深套筒的形(xing)(xing)成(cheng)提高(gao)了電(dian)弧(hu)的名義電(dian)壓，在保持電(dian)弧(hu)功率一定的條件下，即可減(jian)小(xiao)焊(han)接電(dian)流，從而避(bi)免了焊(han)條尾部發(fa)紅，并改善了焊(han)接的綜合工藝性能。

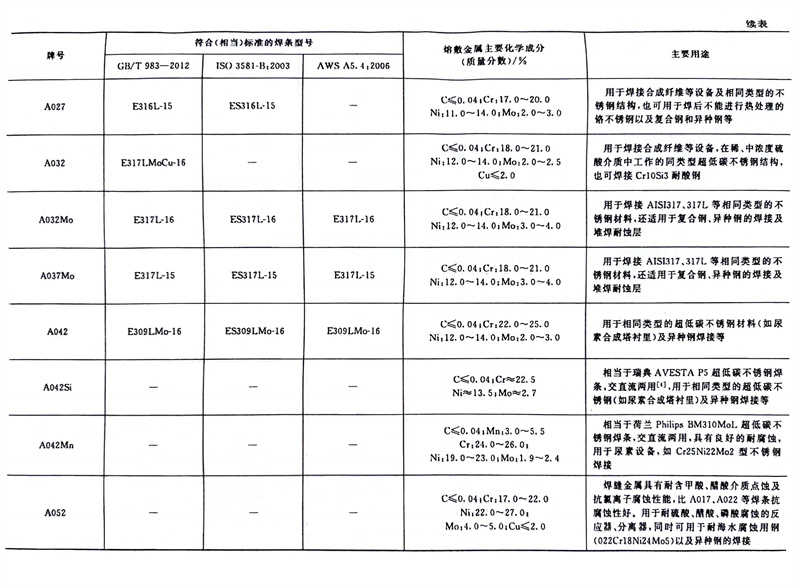

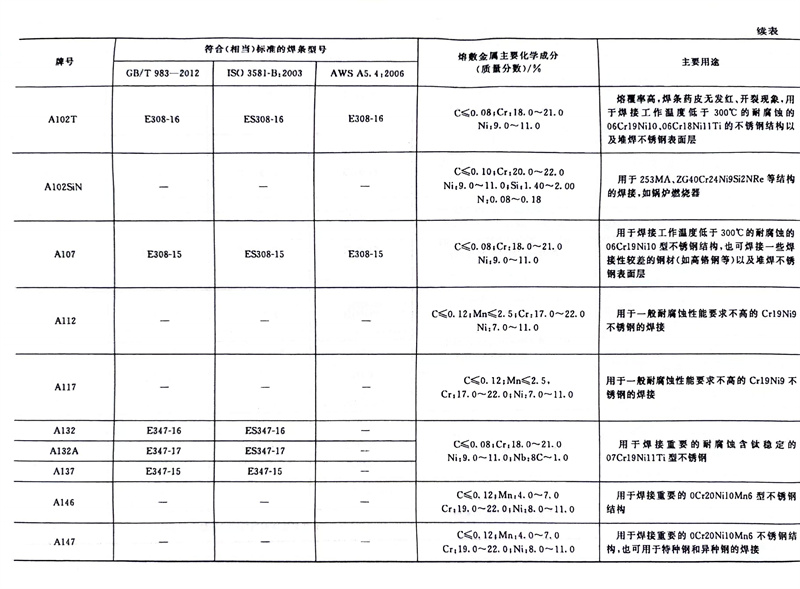

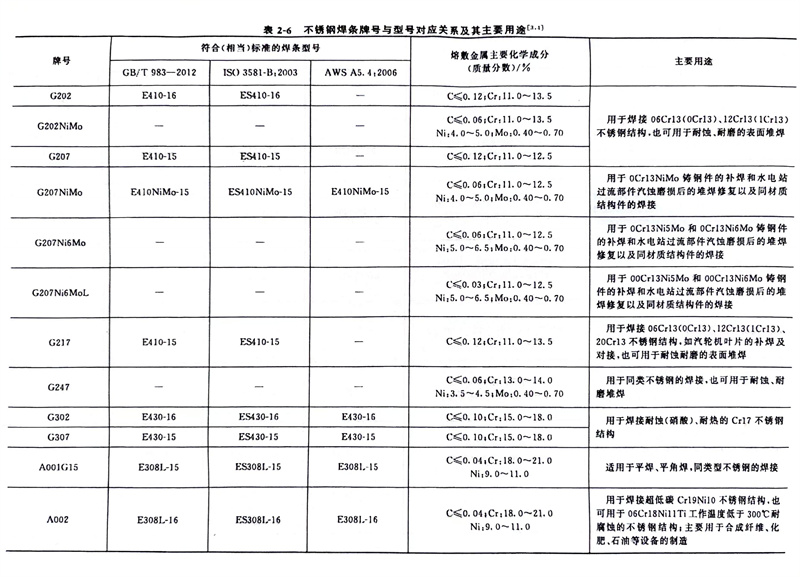

可防止焊條(tiao)發紅、藥皮開裂(lie)的焊條(tiao)包括(kuo) A042Si、A042Mn、A052、A101、A201A、102A和(he)A102T等牌號，詳見表2-6。

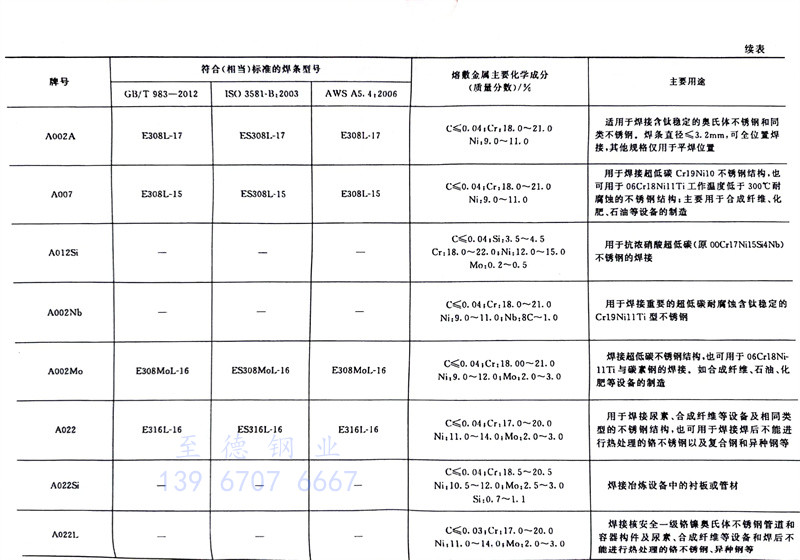

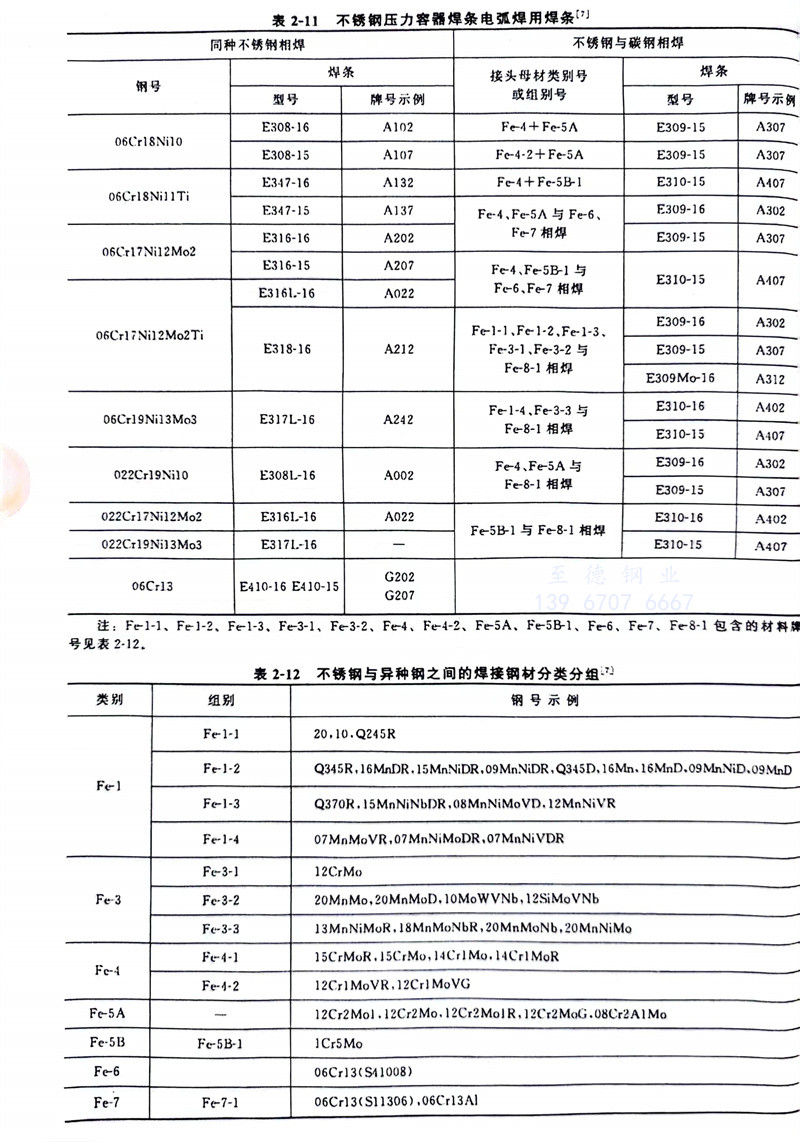

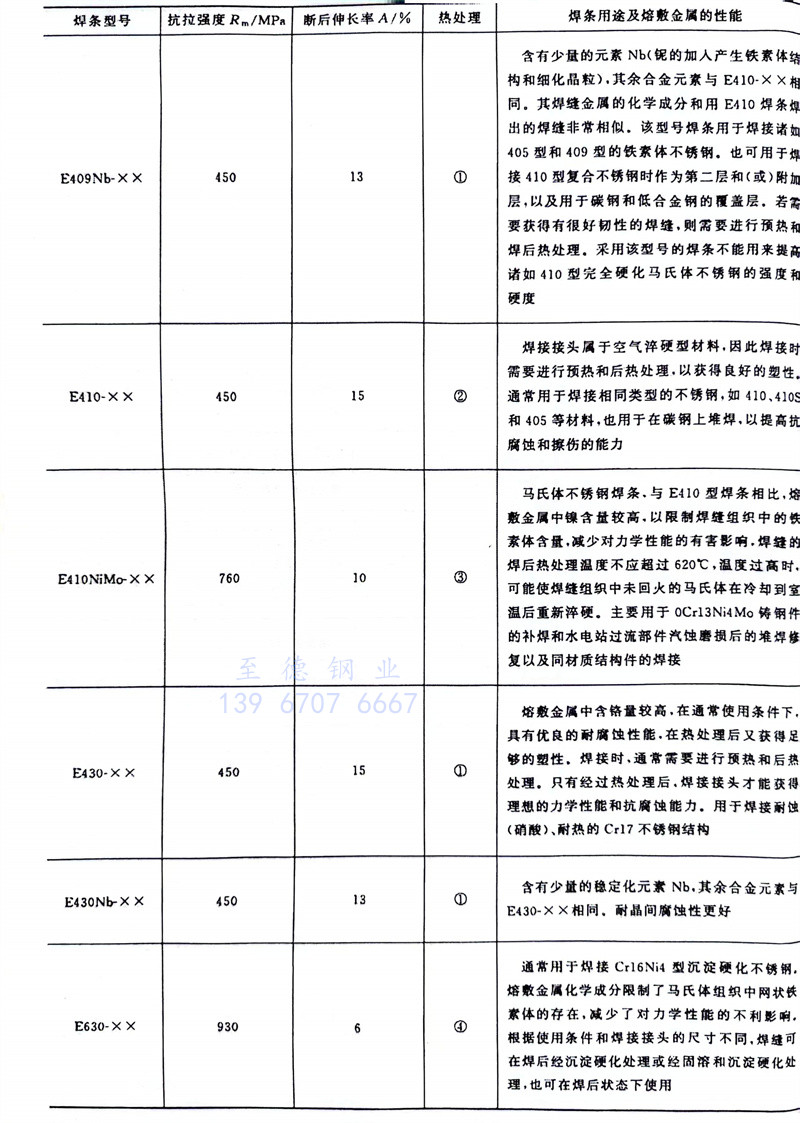

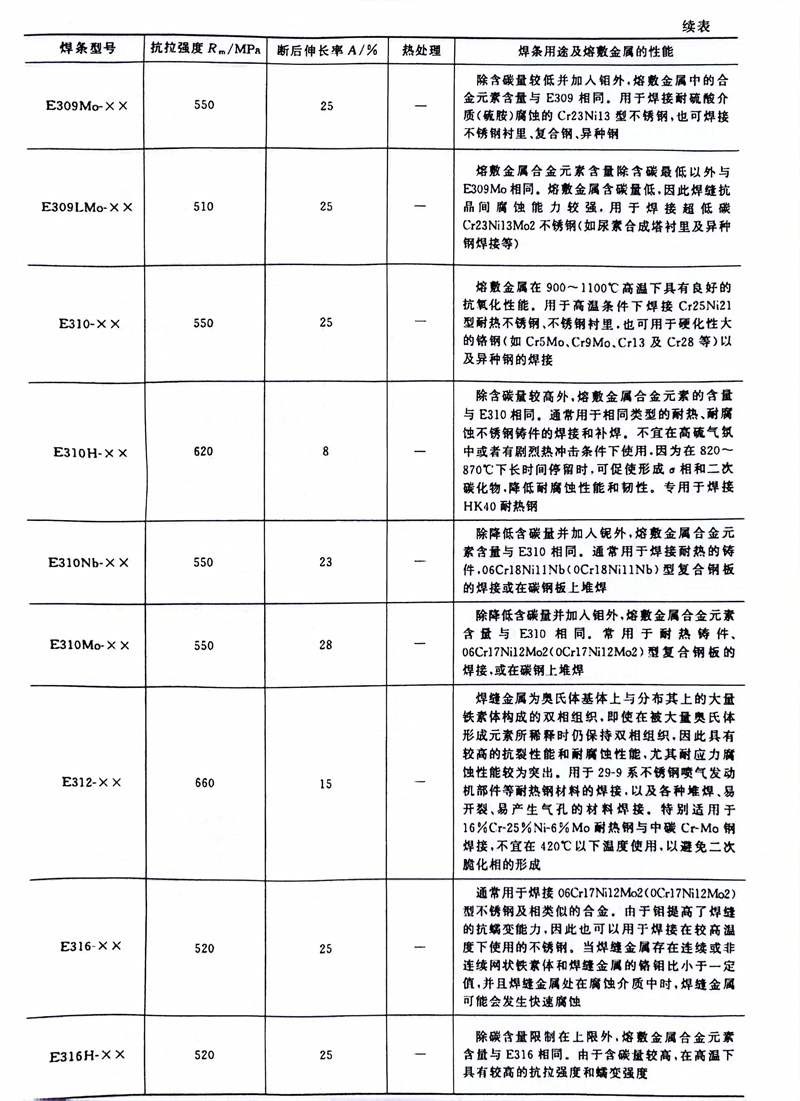

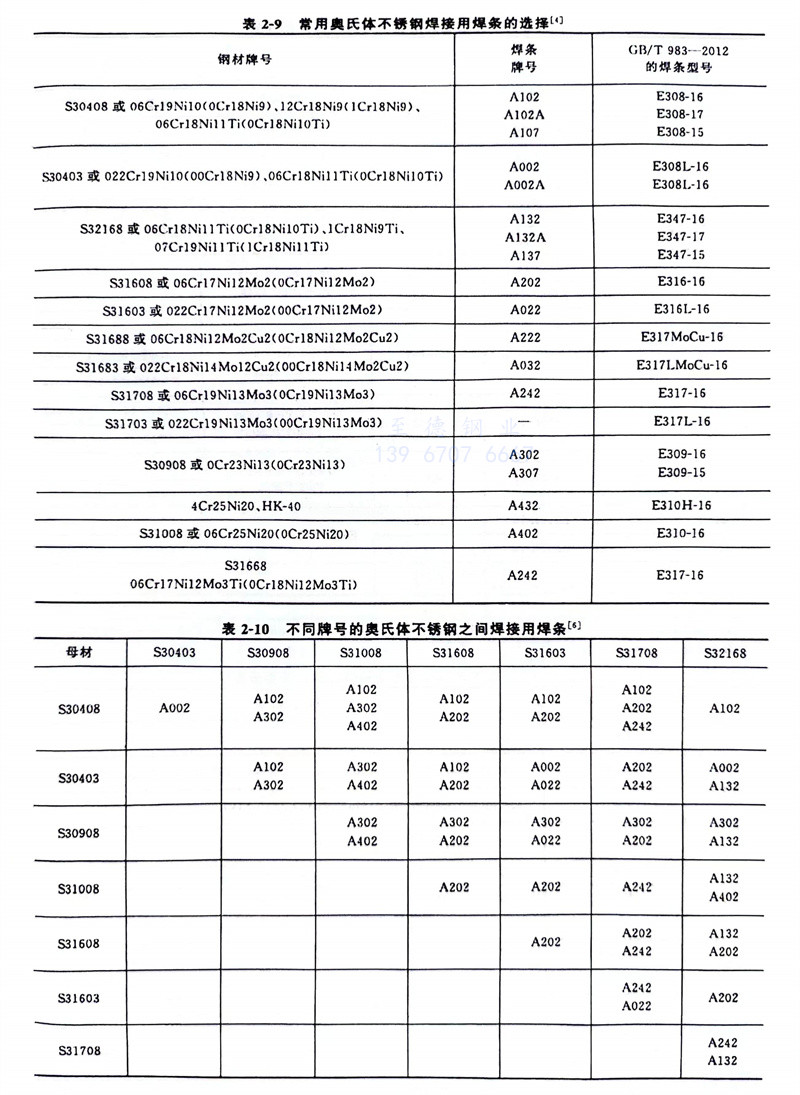

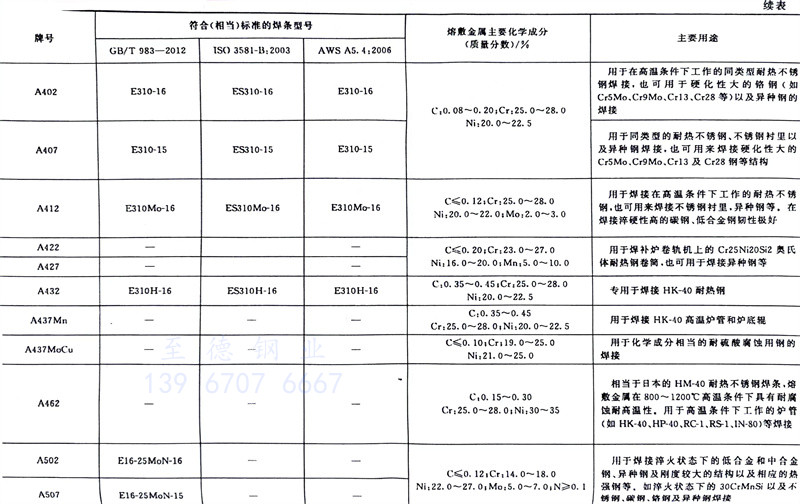

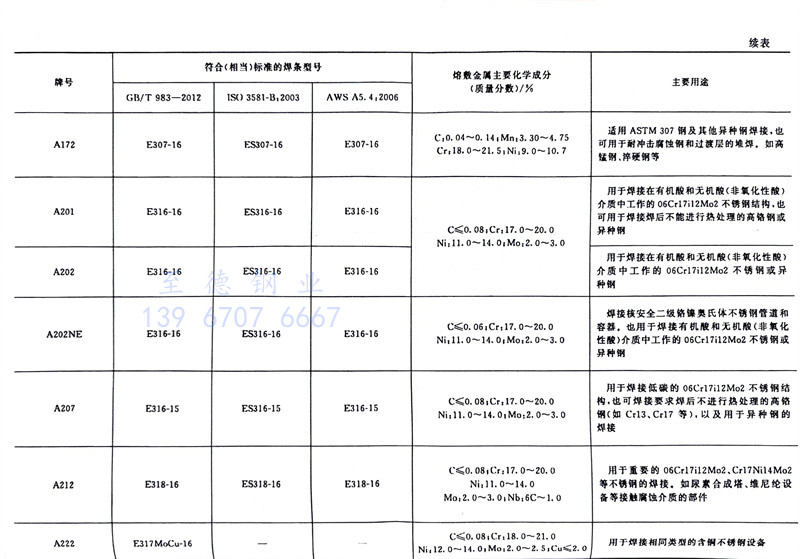

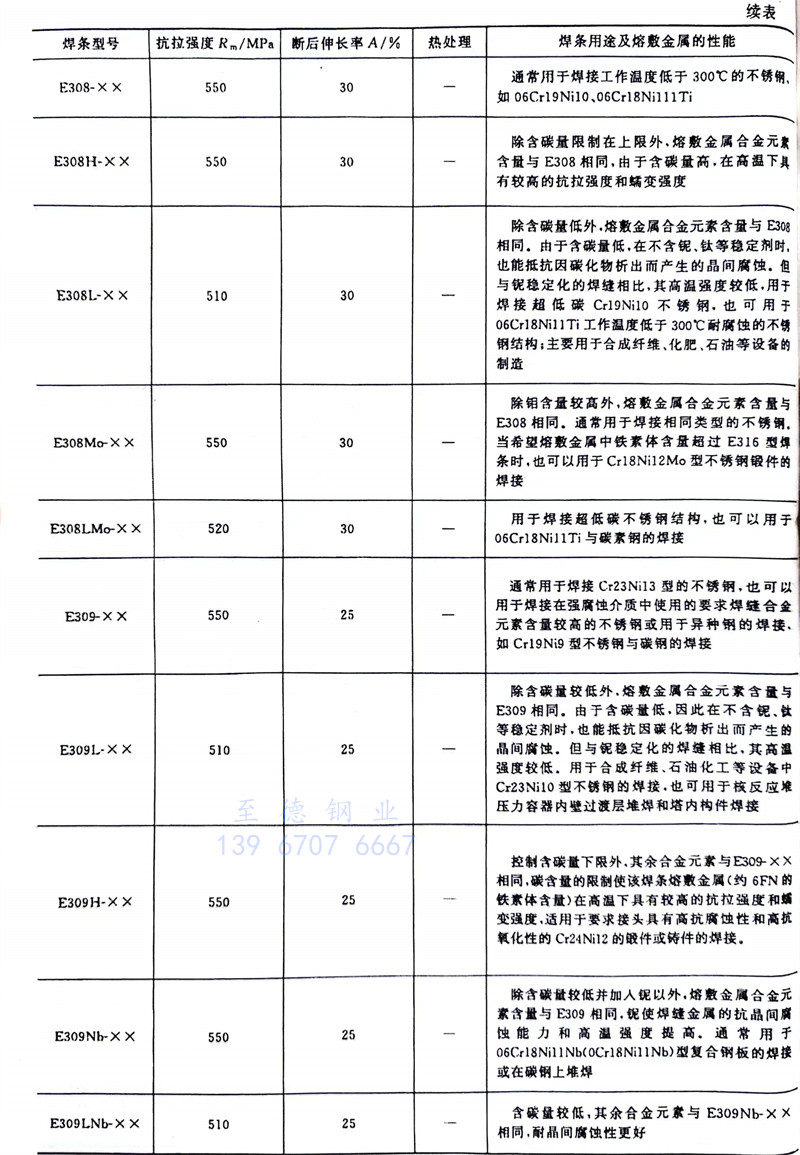

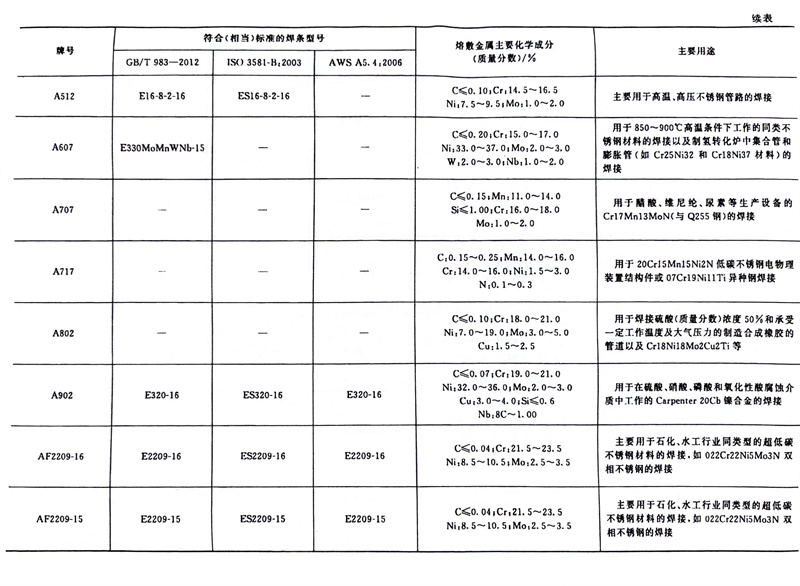

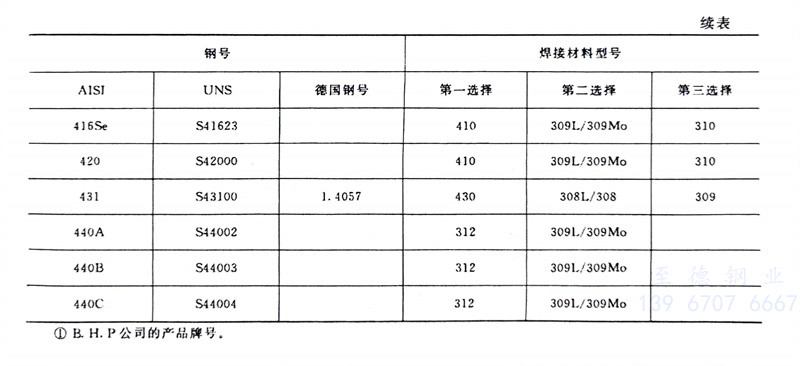

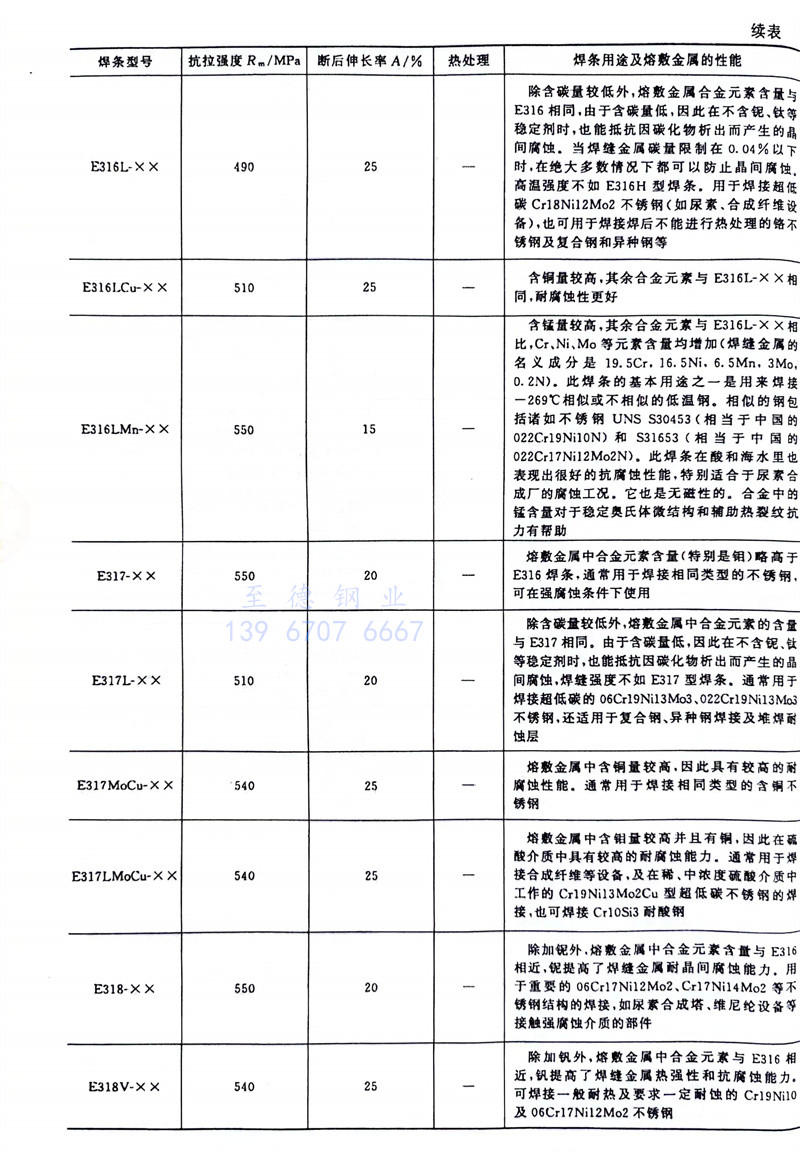

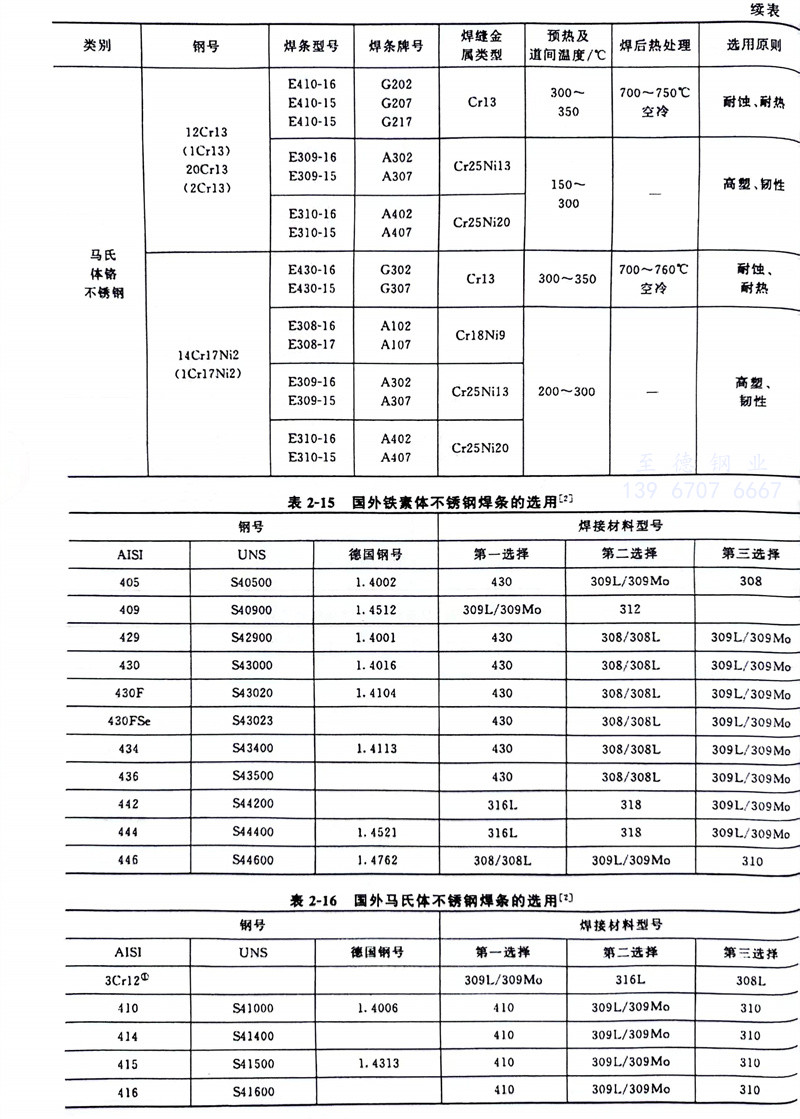

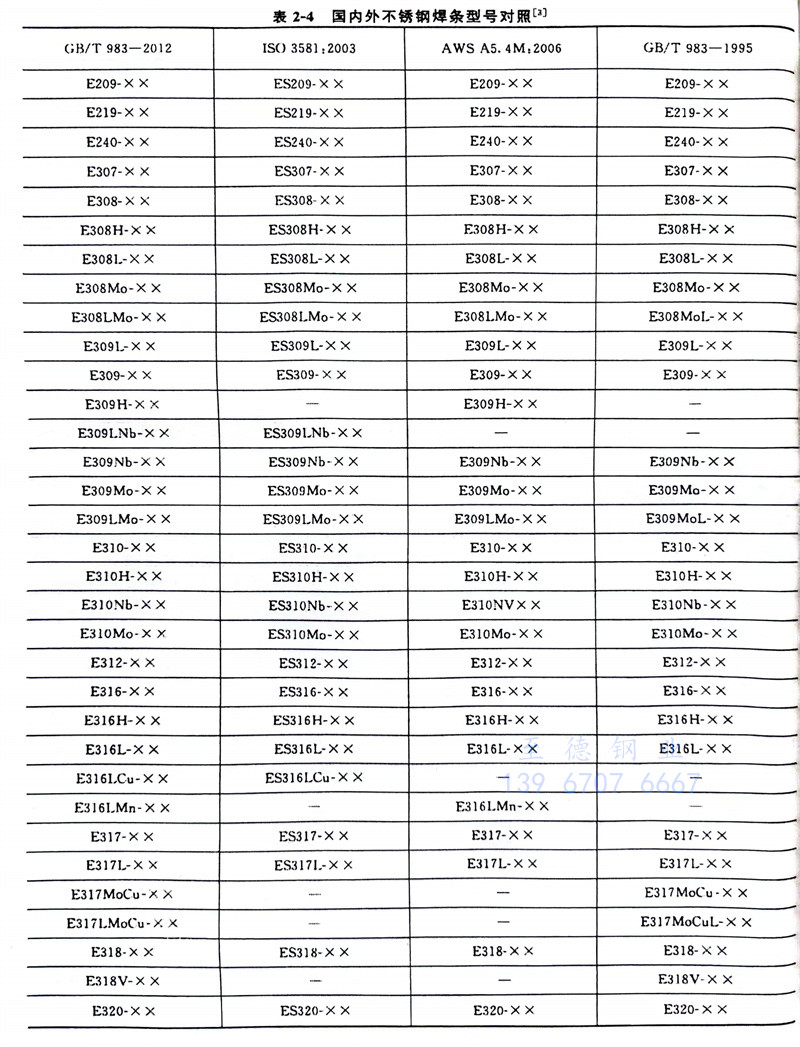

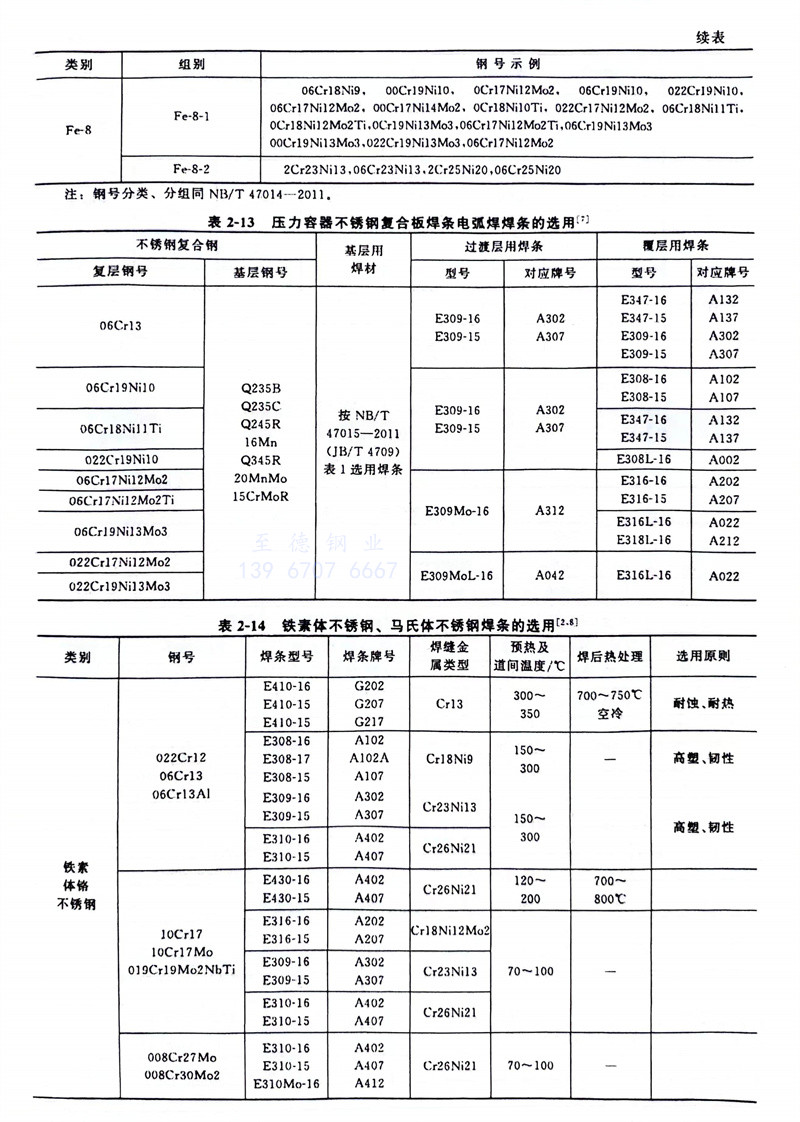

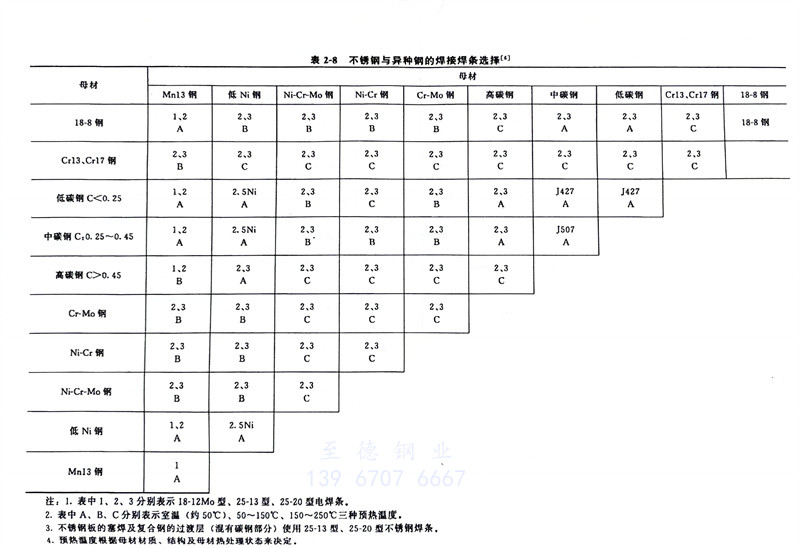

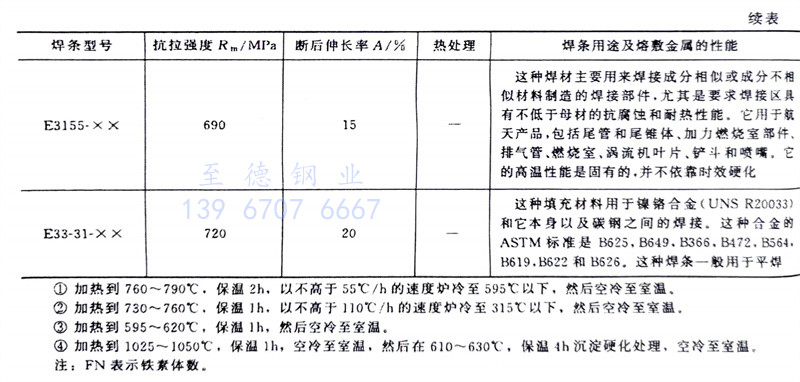

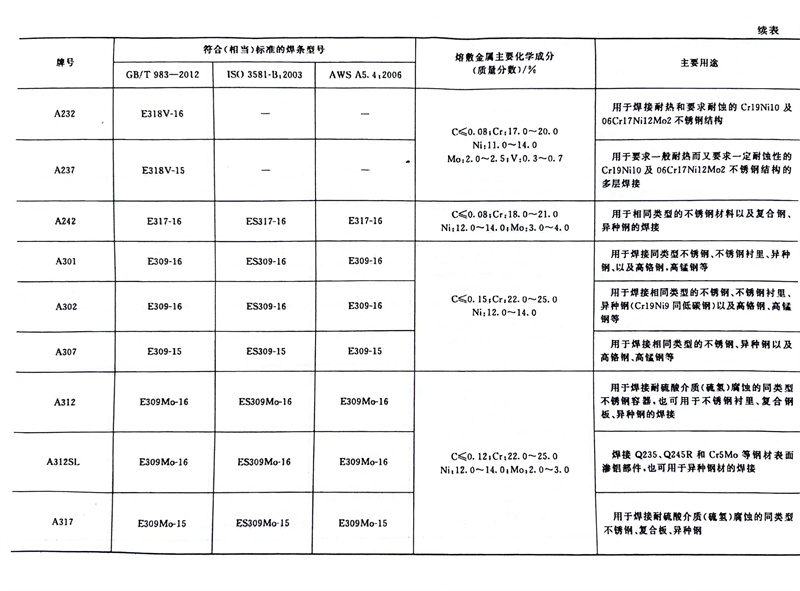

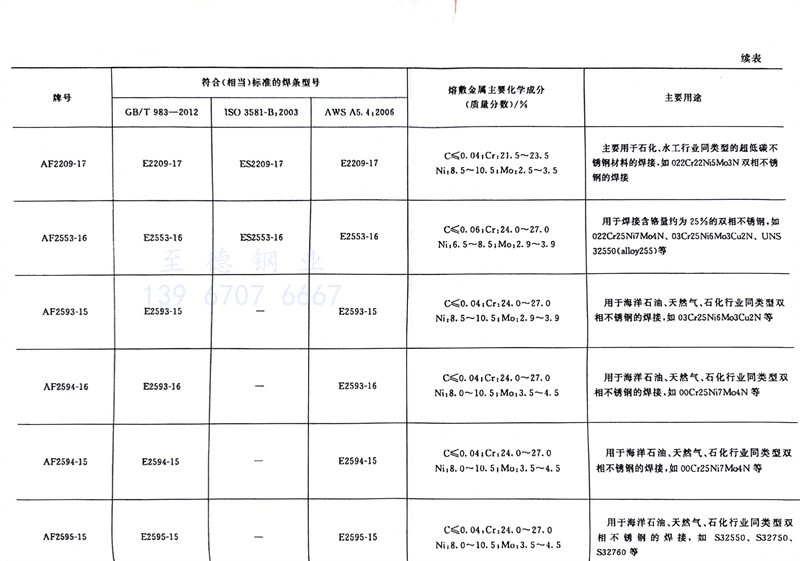

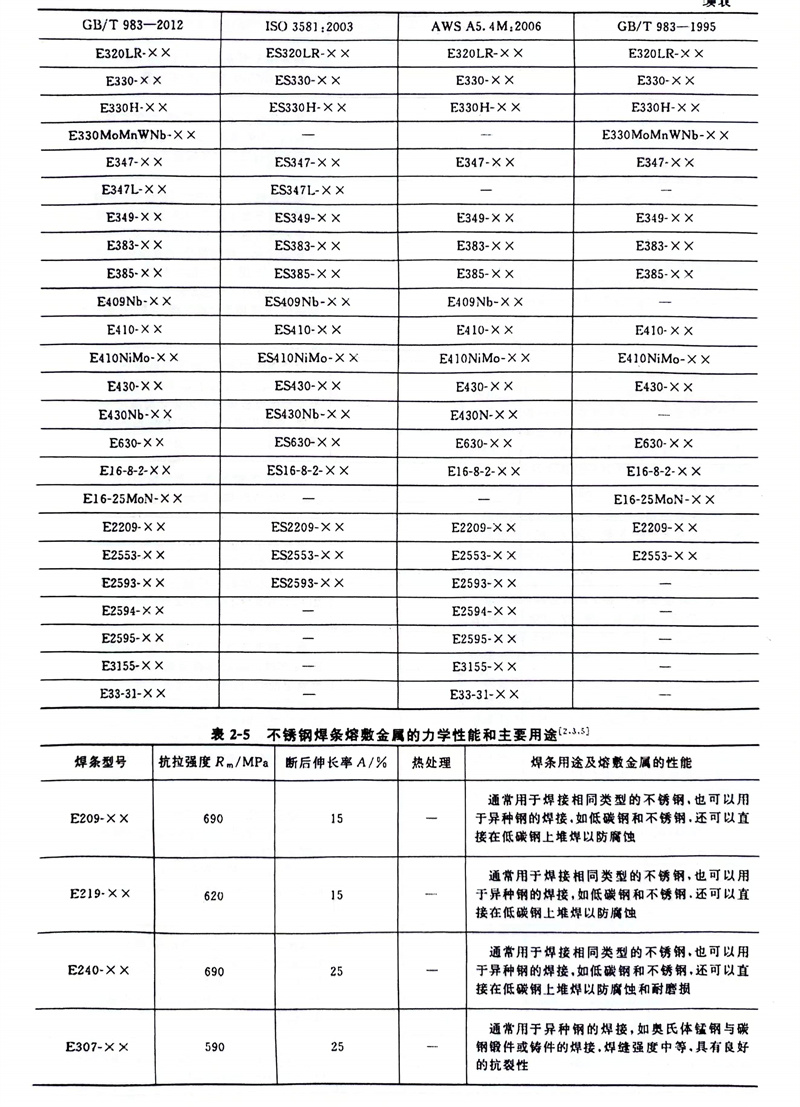

不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)焊(han)(han)條(tiao)(tiao)(tiao)的(de)(de)(de)選(xuan)擇(ze)見表(biao)2-5（含(han)力學性能(neng)和熱處理要求）、表(biao)2-6（含(han)焊(han)(han)條(tiao)(tiao)(tiao)牌號與型號的(de)(de)(de)對應關(guan)系）、表(biao)2-8（不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)與異種(zhong)鋼(gang)(gang)(gang)(gang)的(de)(de)(de)焊(han)(han)接焊(han)(han)條(tiao)(tiao)(tiao)的(de)(de)(de)選(xuan)擇(ze)原則）、表(biao)2-9（適(shi)用(yong)(yong)(yong)(yong)于(yu)奧氏(shi)體(ti)(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)之(zhi)間的(de)(de)(de)焊(han)(han)接）、表(biao)2-10（適(shi)用(yong)(yong)(yong)(yong)于(yu)不(bu)(bu)同牌號的(de)(de)(de)奧氏(shi)體(ti)(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)之(zhi)間的(de)(de)(de)焊(han)(han)接）、表(biao)2-11（不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)壓力容器焊(han)(han)條(tiao)(tiao)(tiao)電弧焊(han)(han)用(yong)(yong)(yong)(yong)焊(han)(han)條(tiao)(tiao)(tiao)選(xuan)擇(ze)）、表(biao)2-13（適(shi)用(yong)(yong)(yong)(yong)于(yu)焊(han)(han)接不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)復(fu)合板時焊(han)(han)條(tiao)(tiao)(tiao)的(de)(de)(de)選(xuan)用(yong)(yong)(yong)(yong)）、表(biao)2-14（鐵素體(ti)(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)、馬氏(shi)體(ti)(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)焊(han)(han)接用(yong)(yong)(yong)(yong)焊(han)(han)條(tiao)(tiao)(tiao)），不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)與異種(zhong)鋼(gang)(gang)(gang)(gang)之(zhi)間的(de)(de)(de)焊(han)(han)接鋼(gang)(gang)(gang)(gang)材(cai)分類分組(zu)見表(biao)2-12。國外鐵素體(ti)(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)焊(han)(han)條(tiao)(tiao)(tiao)的(de)(de)(de)選(xuan)用(yong)(yong)(yong)(yong)見表(biao)2-15，國外馬氏(shi)體(ti)(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)焊(han)(han)條(tiao)(tiao)(tiao)的(de)(de)(de)選(xuan)用(yong)(yong)(yong)(yong)見表(biao)2-16。
