一(yi)、球(qiu)閥概(gai)述

  對于要求快速啟閉的場合一般選用球(qiu)閥。球閥的動作原理與旋塞閥(fa)一樣，都是靠旋轉閥芯來使閥門暢通或閉塞；球閥的閥芯是一個帶孔的球，當該孔的中心軸線與閥門進出口的中心軸線重合時，閥門暢通；當旋轉該球90°，使該孔的中心軸線與閥門進出口的中心軸線垂直時，閥門閉塞。球閥與旋塞閥相比，開關輕便，相對體積小，所以可以做成很大通經的閥門。球閥密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕。目前，球閥已在石油、化工、發電、食品、原子能、航空、火箭等領域廣泛使用。

二、球閥(fa)的分類

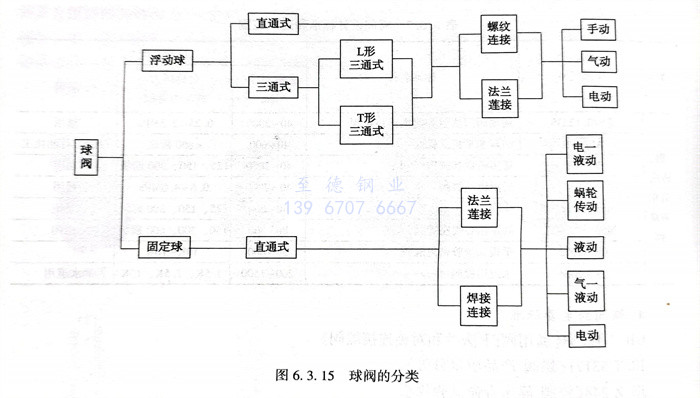

 球(qiu)閥的(de)分類見圖6.3.15。

 1. 球(qiu)閥可分兩(liang)類：浮動球(qiu)式(shi)，固定(ding)球(qiu)式(shi)。

  ①. 浮動球閥

   它的球(qiu)(qiu)體有一定浮動(dong)量，在介(jie)質壓(ya)力(li)下，可向出(chu)口端位移，并壓(ya)緊密(mi)(mi)封圈(quan)。這種球(qiu)(qiu)閥結構簡單，密(mi)(mi)封性好。但由(you)于球(qiu)(qiu)體浮動(dong)，將介(jie)質壓(ya)力(li)全(quan)部(bu)傳遞給密(mi)(mi)封圈(quan)，使密(mi)(mi)封圈(quan)負擔很重；考(kao)慮(lv)到密(mi)(mi)封圈(quan)承載能(neng)力(li)的限制，又(you)考(kao)慮(lv)到大型(xing)球(qiu)(qiu)閥如采用這種結構形式，勢必操作費勁，所以只作為中(zhong)低壓(ya)小口徑閥門。

  ②. 固定球閥

   它的(de)球體(ti)是固定的(de)，不能移動。通常上下支承(cheng)(cheng)處(chu)裝(zhuang)有滾動軸(zhou)承(cheng)(cheng)或(huo)滑(hua)動軸(zhou)承(cheng)(cheng)，開閉較(jiao)輕便。這種(zhong)結構(gou)適合(he)于制作(zuo)高壓大口徑閥門。

 2. 閥座密(mi)封(feng)圈，常(chang)用(yong)(yong)(yong)(yong)聚(ju)四氟乙(yi)(yi)烯(xi)做成，因為它摩擦系數小，耐(nai)(nai)腐(fu)蝕性(xing)能(neng)(neng)優異，耐(nai)(nai)溫(wen)范圍寬（-180～200℃）。也(ye)用(yong)(yong)(yong)(yong)聚(ju)三氟氯(lv)乙(yi)(yi)烯(xi)，它比前(qian)者耐(nai)(nai)腐(fu)蝕性(xing)能(neng)(neng)稍(shao)差，但(dan)機械(xie)(xie)強度高，橡膠(jiao)密(mi)封(feng)性(xing)能(neng)(neng)很好(hao)，耐(nai)(nai)壓(ya)、耐(nai)(nai)溫(wen)性(xing)能(neng)(neng)較(jiao)差，只用(yong)(yong)(yong)(yong)于溫(wen)度不高的低壓(ya)管路。此外，尼龍等(deng)塑料，也(ye)可在一(yi)定條件下使用(yong)(yong)(yong)(yong)。大型球閥，可以做成機械(xie)(xie)傳動，還(huan)可以由電力、液(ye)力、氣(qi)力來操作(zuo)。

 3. 球閥(fa)與旋塞閥(fa)一樣，可以(yi)做成直角(jiao)、三(san)通(tong)、四通(tong)等形式。

  典(dian)型球閥如圖(tu)6.3.16所示(shi)。

三、球閥的選用

  1. 球閥(fa)的最(zui)大(da)(da)特點(dian)是在眾多(duo)的閥(fa)門(men)類型中其流體阻力最(zui)小，流動特性(xing)最(zui)好(hao)。其密封性(xing)能較可靠。與蝶(die)閥(fa)相比(bi)，它(ta)的重量較大(da)(da)，結構尺(chi)寸(cun)也比(bi)較大(da)(da)，故(gu)不宜用于直徑太(tai)大(da)(da)的管(guan)道。

  2. 與蝶(die)閥(fa)(fa)(fa)一(yi)樣，長期影響(xiang)它(ta)不能(neng)在(zai)石(shi)化(hua)生(sheng)產(chan)裝置上(shang)(shang)應(ying)用(yong)的問(wen)題是熱脹(zhang)(zhang)或(huo)磨損后會造(zao)成(cheng)密封(feng)不嚴。軟密封(feng)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)雖有(you)較好的密封(feng)性能(neng)，但(dan)當它(ta)用(yong)于易燃、易爆(bao)介質(zhi)管道上(shang)(shang)時，尚須經(jing)受火(huo)災安(an)全試驗(yan)和(he)防靜電試 驗(yan)。因此，石(shi)化(hua)生(sheng)產(chan)裝置上(shang)(shang)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)應(ying)用(yong)得也不多，近(jin)年來，許多球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)生(sheng)產(chan)廠開發出了一(yi)些(xie)(xie)新(xin)型結構的球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)，如：軌(gui)道球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)、偏心球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)等，一(yi)些(xie)(xie)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)將閥(fa)(fa)(fa)座(zuo)(zuo)設置成(cheng)金屬彈性閥(fa)(fa)(fa)座(zuo)(zuo)，使其(qi)在(zai)熱脹(zhang)(zhang)和(he)磨損的情況下仍有(you)良好的密封(feng)。因此，這些(xie)(xie)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)也在(zai)石(shi)化(hua)生(sheng)產(chan)裝置上(shang)(shang)開始應(ying)用(yong)。

 3. 直通球(qiu)(qiu)閥(fa)(fa)用于截(jie)斷介(jie)質，三通球(qiu)(qiu)閥(fa)(fa)可改(gai)變介(jie)質流(liu)動方(fang)向或進行分配。球(qiu)(qiu)閥(fa)(fa)啟閉迅速，便于實現事故緊急切斷。由于節流(liu)可能造(zao)成密封件或球(qiu)(qiu)體的(de)損壞，一般不用球(qiu)(qiu)閥(fa)(fa)節流(liu)。全通道(dao)球(qiu)(qiu)閥(fa)(fa)不適用于調節流(liu)量。

四(si)、球(qiu)閥有(you)關(guan)標準規范

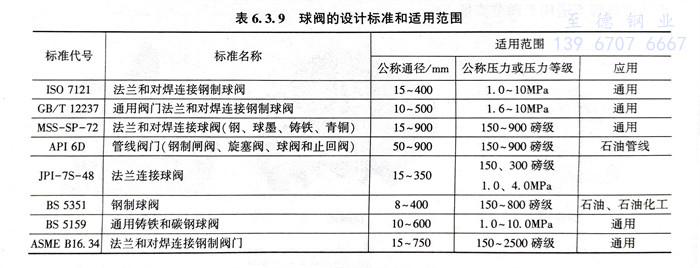

  球閥有關標準規范見表6.3.9。

五(wu)、球閥其他(ta)有關標準規(gui)范

  GB/T 12237《通用閥門 法蘭和對焊連接鋼(gang)制球閥》

  GB/T 15185《鐵制(zhi)和(he)銅制(zhi)球閥》

  GB/T 8464《內螺紋連接閘閥、截止閥、球閥、止回閥通用技術條件》

  GB/T 8465.3《內(nei)螺紋連接閘閥(fa)、截止閥(fa)、球閥(fa)、止回閥(fa) 基本尺寸(cun) 鐵(tie)制球閥(fa)》

  JB/T 53167《球閥產品(pin)質量分等》

  JB/Z 2469《球閥(fa) 靜壓(ya)壽命試(shi)驗規程》

  API 608《法蘭、螺紋(wen)和焊連接的金(jin)屬球閥》

六、 球閥國內外標準比較(jiao)

  球(qiu)閥(fa)國內(nei)外標準比較(jiao)見表6.3.10。

七、國外球(qiu)閥規范應用

  球閥(fa)設計制造按(an)(an)BS5351。結構長度(du)按(an)(an)ASME B16.10。連接端法(fa)蘭尺寸ASME按(an)(an)ASMEB16.5。閥(fa)門檢查和試驗按(an)(an)API 598。
