a. 尿素(su)生產過程對(dui)設備腐(fu)蝕的情況

  在工(gong)業生產中，尿素(su)是由液氨與二氧(yang)化碳合成的，一般是在14～25MPMPa和(he)180～210℃按以下反(fan)應式進行：

  CO₂+2NH₃→NH₄COONH₂

  NH₄COONH_2→(NH₂)₂CO+H₂O

 反應(ying)前(qian)的(de)(de)原料二氧(yang)化碳(tan)和氨(an)(an)與反應(ying)后的(de)(de)產(chan)物尿素和水(shui)的(de)(de)腐(fu)蝕性均較(jiao)弱。但(dan)反應(ying)的(de)(de)中(zhong)間產(chan)物氨(an)(an)基甲(jia)酸銨(an)在(zai)高溫下的(de)(de)腐(fu)蝕卻很強烈(lie)。同時(shi)，在(zai)合(he)成反應(ying)中(zhong)生(sheng)成的(de)(de)尿素還會按以下反應(ying)式產(chan)生(sheng)氰酸和氰酸銨(an)，即

  (NH₂)₂CO→NH₃+HCNO→NH₄CNO

  氰酸和氰酸銨在水中又將電離出氰酸根（CNC），具有較強的與氯離子相似的還原性，從而破壞了不(bu)銹耐(nai)酸鋼表面的氧化膜，因而有強烈的去鈍化的作用，以致含鉬的不銹耐酸鋼也難以承受其腐蝕作用。因此在腐蝕介質中加入緩蝕劑，不(bu)銹(xiu)鋼才在尿素生產中得到廣泛應用。

b. 不(bu)銹鋼(gang)在尿(niao)素生產中的應(ying)用

  合成氨生產裝置、硝酸銨生產裝置和尿素生產裝置一般都采用不銹鋼制造。在一些廠家的實際應用上一般是在氨合成塔內側、硝酸預熱器、低壓中和塔、濃縮器上采用06Cr19Ni10奧氏體不銹鋼；在合成塔、高壓冷凝器、洗滌器上采用022Cr17Ni12Mo2奧氏體不銹鋼；在氣提塔分布管上應用022Cr25Ni22Mo2N 奧(ao)氏體不銹鋼；在造粒塔上應用06Cr19Ni10 或022Cr17Ni12Mo2奧氏體不銹鋼；在甲銨泵體上采用022Cr18Ni15Mo3Si2N 或022Cr25Ni7Mo3N；在閥門上采用雙相(xiang)不銹鋼03Cr25Ni6Mo3Cu2N；在尿素合成塔內件、蒸發器、硝酸地下貯槽、硝銨真空蒸發器上應用 12Cr18Mn9Ni5N 或12Cr18Mn10Ni5Mo3N奧氏體不銹鋼；022Cr14Ni14Si4 不銹鋼用于制造濃硝酸設備的冷凝器和槽罐等；022Cr17Ni5Si4Nb鋼用于制造發煙硝酸吸收塔、槽車罐等。

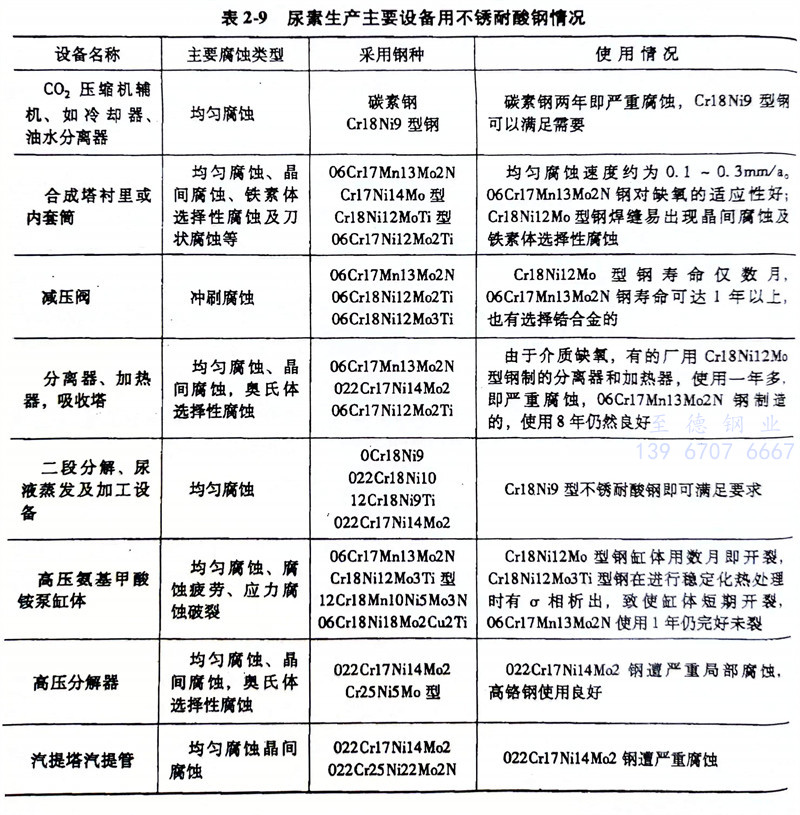

  表(biao)2-9列出尿素(su)生產主要設備用(yong)不(bu)銹耐酸鋼(gang)情況，僅供參考。

  在選(xuan)擇(ze)(ze)不銹(xiu)鋼(gang)(gang)時要(yao)根(gen)據當地(di)(di)當時的情(qing)(qing)況進行，別人用(yong)過的不一定是最好的，要(yao)根(gen)據實際情(qing)(qing)況進行選(xuan)用(yong)，如(ru)當地(di)(di)無此類(lei)鋼(gang)(gang)，可選(xuan)擇(ze)(ze)性近似(si)的其(qi)他不銹(xiu)鋼(gang)(gang)，并盡量選(xuan)擇(ze)(ze)耐(nai)蝕性優良(liang)的不銹(xiu)鋼(gang)(gang)，以提高設備的使用(yong)壽命。
