一(yi)、限(xian)流孔板的作用與形(xing)式(shi)
限(xian)流孔(kong)板(ban)設(she)(she)置在管(guan)道中用于限(xian)制流體的(de)流量或降低(di)流體的(de)壓力。有(you)的(de)設(she)(she)計單位由管(guan)道專(zhuan)業(ye)負責選(xuan)用，有(you)的(de)設(she)(she)計單位由儀(yi)表專(zhuan)業(ye)負責選(xuan)用。限(xian)流孔(kong)板(ban)根據 GB/T 2624、HG/T20570、GD 2000、GD 87等標(biao)準(zhun)設(she)(she)計制造。
限流孔板用于以(yi)下(xia)幾個方面：
①. 工藝(yi)物(wu)料(liao)需要(yao)降壓且精度要(yao)求不高。
②. 在管道中閥門上、下游需要有較大壓降時，為減少流體對閥門的沖蝕，當經孔板節流不會產生氣相時，可在閥門上游串聯孔板。
③. 流(liu)體需要小流(liu)量且連(lian)續流(liu)通的地方(fang)，如泵(beng)(beng)的沖洗管(guan)(guan)道、熱備用泵(beng)(beng)的旁路管(guan)(guan)道（低(di)流(liu)量保護管(guan)(guan)道）、分析取樣管(guan)(guan)等場所。
④. 需要(yao)降壓以減少噪聲或磨(mo)損的地方，如放空(kong)系統。
限流(liu)(liu)(liu)孔(kong)板(ban)為一(yi)同心銳孔(kong)板(ban)，用于限制流(liu)(liu)(liu)體的(de)(de)(de)流(liu)(liu)(liu)量(liang)或(huo)降(jiang)(jiang)(jiang)低流(liu)(liu)(liu)體的(de)(de)(de)壓(ya)(ya)(ya)力(li)(li)。流(liu)(liu)(liu)體通過(guo)孔(kong)板(ban)就會產生壓(ya)(ya)(ya)力(li)(li)降(jiang)(jiang)(jiang)，通過(guo)孔(kong)板(ban)的(de)(de)(de)流(liu)(liu)(liu)量(liang)則隨(sui)壓(ya)(ya)(ya)力(li)(li)降(jiang)(jiang)(jiang)的(de)(de)(de)增大而增大。但當壓(ya)(ya)(ya)力(li)(li)降(jiang)(jiang)(jiang)超過(guo)一(yi)定數(shu)值(zhi)，即超過(guo)臨(lin)界壓(ya)(ya)(ya)力(li)(li)降(jiang)(jiang)(jiang)時(shi)，不論出口壓(ya)(ya)(ya)力(li)(li)如(ru)何(he)降(jiang)(jiang)(jiang)低，流(liu)(liu)(liu)量(liang)將(jiang)維(wei)持(chi)一(yi)定的(de)(de)(de)數(shu)值(zhi)而不再增加。限流(liu)(liu)(liu)孔(kong)板(ban)就是根(gen)據這個原理(li)用來限制流(liu)(liu)(liu)體的(de)(de)(de)流(liu)(liu)(liu)量(liang)或(huo)降(jiang)(jiang)(jiang)低流(liu)(liu)(liu)體的(de)(de)(de)壓(ya)(ya)(ya)力(li)(li)。
限(xian)流(liu)孔板作(zuo)為節(jie)流(liu)元件，由于(yu)(yu)具有結(jie)構(gou)簡(jian)單、易(yi)加工(gong)、制(zhi)造成本低(di)、安裝方便等優(you)點(dian)，在(zai)滿足工(gong)藝要求(qiu)的前提(ti)下，使用限(xian)流(liu)孔板代替調節(jie)閥來限(xian)定流(liu)量(liang)或降低(di)壓力，將會(hui)大(da)大(da)地(di)降低(di)投(tou)資和操作(zuo)維(wei)修費用，因(yin)此在(zai)國外已被廣泛地(di)應用于(yu)(yu)工(gong)藝裝置，對(dui)裝置的安全運行起著重(zhong)要的作(zuo)用。

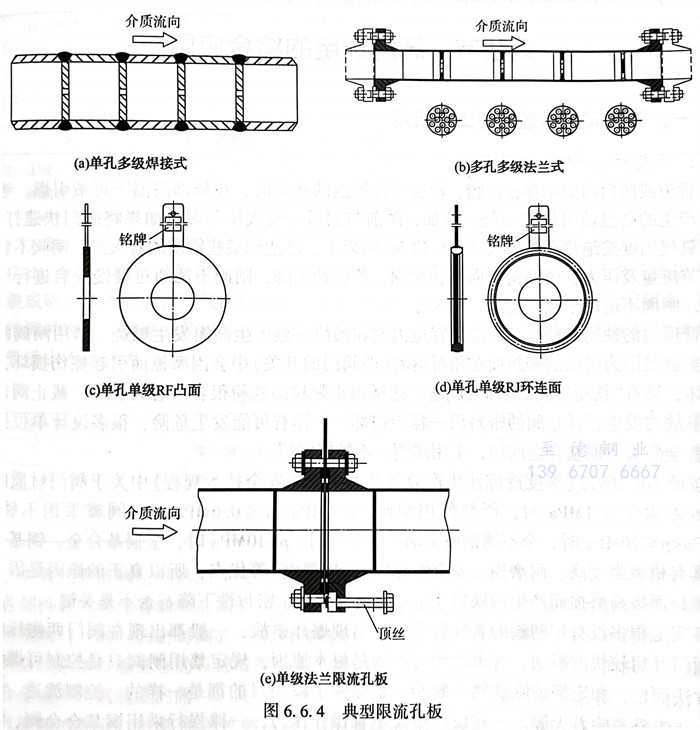

限(xian)流孔板(ban)(ban)(ban)(ban)按(an)孔板(ban)(ban)(ban)(ban)上開孔數(shu)(shu)分為(wei)單孔板(ban)(ban)(ban)(ban)和多孔板(ban)(ban)(ban)(ban)，按(an)板(ban)(ban)(ban)(ban)數(shu)(shu)可分為(wei)單板(ban)(ban)(ban)(ban)和多板(ban)(ban)(ban)(ban)。公稱(cheng)直徑(jing)：10mm≤DN≤1000mm，公稱(cheng)壓力：PN≤42MPa。工作溫度：50℃≤t≤550℃ ，連接方式：焊接、法蘭(lan)連接。典型限(xian)流孔板(ban)(ban)(ban)(ban)見圖6.6.4。
二、限流孔板選型的一般(ban)要求
1. 氣(qi)體、蒸汽
為了避免使用限(xian)流(liu)孔(kong)板(ban)的管路(lu)出現噎塞(sai)流(liu)，限(xian)流(liu)孔(kong)板(ban)后(hou)(hou)壓(ya)力(li)(P2)不(bu)能小(xiao)于板(ban)前壓(ya)力(li)(p1)的55％，即(ji)P2≥0.55p1，因此(ci)當P2<0.55p1 時，不(bu)能用單板(ban)，要選擇多板(ban)。板(ban)數要保證每板(ban)的板(ban)后(hou)(hou)壓(ya)力(li)大于板(ban)前壓(ya)力(li)的55％。
2. 液體
當(dang)液體壓降小(xiao)于(yu)(yu)或等于(yu)(yu)2.5MPa時(shi)，選擇(ze)單板(ban)(ban)(ban)孔板(ban)(ban)(ban)。當(dang)液體壓降大于(yu)(yu)2.5MPa時(shi)，選擇(ze)多板(ban)(ban)(ban)孔板(ban)(ban)(ban)，且使每塊孔板(ban)(ban)(ban)的壓降小(xiao)于(yu)(yu)2.5MPa。
三、孔數的確定

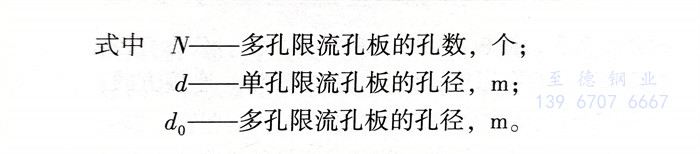

管(guan)道公稱直徑≤150mm的(de)(de)管(guan)路，通常采用單孔(kong)(kong)(kong)孔(kong)(kong)(kong)板(ban)(ban)；150mm時，采用多孔(kong)(kong)(kong)孔(kong)(kong)(kong)板(ban)(ban)。多孔(kong)(kong)(kong)孔(kong)(kong)(kong)板(ban)(ban)的(de)(de)孔(kong)(kong)(kong)徑（do），一般可選(xuan)用12.5mm，20mm，25mm，40mm。在計算多孔(kong)(kong)(kong)孔(kong)(kong)(kong)板(ban)(ban)時，首(shou)先按單孔(kong)(kong)(kong)孔(kong)(kong)(kong)板(ban)(ban)求出孔(kong)(kong)(kong)徑（d），然后(hou)按式（6.6.1）求取選(xuan)用的(de)(de)多孔(kong)(kong)(kong)孔(kong)(kong)(kong)板(ban)(ban)的(de)(de)孔(kong)(kong)(kong)數（N）。
