這是雙相不銹鋼性能上的弱項，特別是含高鉻、鉬、氮量的高合金雙相不(bu)銹(xiu)鋼更為突出。

  雙相不銹鋼的冷成型性要低于鉻鎳奧氏體不銹鋼，也要低于中鉻的一些鐵素體不銹鋼。這與雙相不銹鋼的屈服強度高，變形抗力大，伸長率較低，各向異性大，鋼的r值（塑性應變比）和n值（冷加工硬化系數）均較低有關。因此，雙相不銹鋼一般不適用于要求苛刻冷成型（如深沖）等的用途。對于雙相不銹鋼管與管板脹接等工藝，則需采用較大外力導致鋼管屈服后，便可順利完成脹接操作；可以進行冷彎，但回彈較大。表6.5中列出了00Cr18Ni5Mo3Si2鋼的r值和n值并與18-8奧氏體不銹鋼和含17％～18％Cr的幾種鐵素體不銹鋼的對比結果。

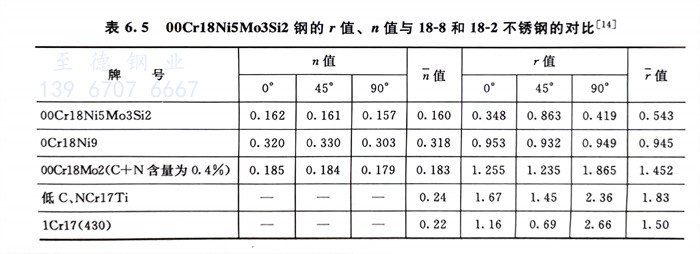

  表6.5 00Cr18Ni5Mo3Si2鋼的(de)r值(zhi)、n值(zhi)與(yu)18-8和(he)18-2不銹鋼的(de)對比

  雖然向雙(shuang)(shuang)相不(bu)(bu)銹(xiu)鋼加入適量銅也可顯著提高鋼的冷成型(xing)性，但由于每(mei)種類(lei)型(xing)的不(bu)(bu)銹(xiu)鋼應(ying)用領域不(bu)(bu)同，對(dui)工(gong)程用雙(shuang)(shuang)相不(bu)(bu)銹(xiu)鋼而言，一般沒有必要采取此種合金化措施。
