早期人們曾經認為雙相(xiang)不銹(xiu)鋼中兩相的存在,在腐蝕介質作用下,兩相電位的差異會加速鋼的腐蝕,在一定程度上曾影響雙相不銹(xiu)鋼的發展和在一些條件下的應用。然而,研究和實踐表明:在使用環境中,只要雙相不銹鋼中的兩相均能處于穩定的鈍態,雙相不銹鋼的耐腐蝕性能還是相當不錯的。目前,大量雙相不銹鋼的實際工程應用已充分說明了這一點。但是這并不等于說雙相不銹鋼中的兩相不存在選擇性腐蝕的問題。例如,在還原性介質中,在不含鉬的雙相不銹鋼中便能明顯地反映出來。

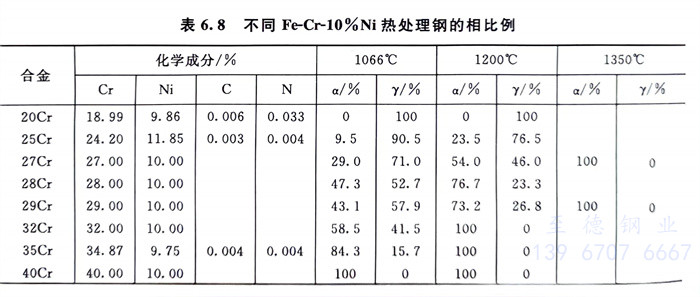

表 8.jpg

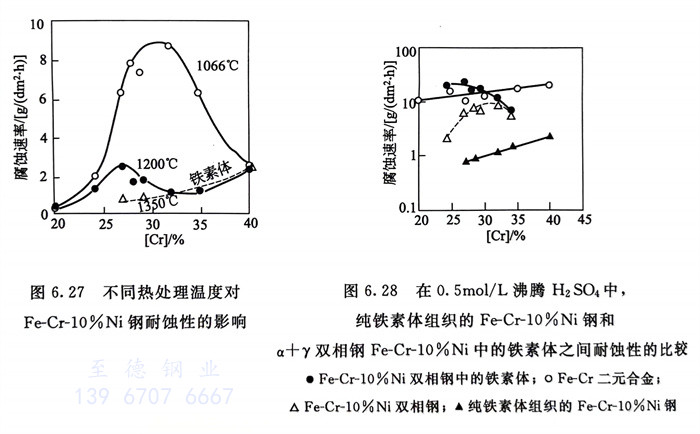

   研究(jiu)了含20%~40%Cr的(de)(de)(de)Fe-Cr-10%Ni鋼(gang),經(jing)不同熱(re)處理后(hou),這些鋼(gang)具有不同的(de)(de)(de)α,γ相(xiang)比例,其(qi)結果如表(biao)6.8。然后(hou),在(zai)0.5mol/L 沸騰中(zhong)進行腐蝕試驗,得出了圖(tu)6.27和圖(tu)6.28的(de)(de)(de)結果。從(cong)圖(tu)6.27中(zhong)的(de)(de)(de)結果可知,純鐵素(su)體組織的(de)(de)(de)40%Cr-10%Ni鋼(gang)和純奧(ao)氏體組織的(de)(de)(de)20%Cr-10%Ni鋼(gang)的(de)(de)(de)耐蝕性與熱(re)處理溫度(du)(du)無(wu)關;在(zai)固溶(rong)處理溫度(du)(du)1066℃時,隨(sui)鋼(gang)中(zhong)第二相(xiang)的(de)(de)(de)出現,耐蝕性下降,直到鋼(gang)中(zhong)(zhong)α與γ相(xiang)(xiang)(xiang)之(zhi)比(bi)近(jin)(jin)于(yu)(yu)(yu)1時(shi)(shi),腐(fu)蝕(shi)(shi)速度達到最(zui)(zui)大值(即鉻含量約30%);經(jing)1200℃固溶(rong)處(chu)理(li)后,當鉻量約27%,即α與γ相(xiang)(xiang)(xiang)比(bi)例也(ye)近(jin)(jin)于(yu)(yu)(yu)1時(shi)(shi),腐(fu)蝕(shi)(shi)速度也(ye)出(chu)(chu)(chu)現最(zui)(zui)大值。這說明,第二相(xiang)(xiang)(xiang)的(de)出(chu)(chu)(chu)現對耐(nai)蝕(shi)(shi)性(xing)是有(you)害的(de),且(qie)當α、γ間的(de)相(xiang)(xiang)(xiang)比(bi)例近(jin)(jin)于(yu)(yu)(yu)1時(shi)(shi)最(zui)(zui)為(wei)不(bu)利。圖6.28的(de)結果(guo)表明,i雙(shuang)相(xiang)(xiang)(xiang)鋼(gang)中(zhong)(zhong)的(de)鐵(tie)素(su)(su)體相(xiang)(xiang)(xiang)腐(fu)蝕(shi)(shi)速度最(zui)(zui)高;純(chun)鐵(tie)素(su)(su)體組織(zhi)的(de)i鋼(gang)的(de)腐(fu)蝕(shi)(shi)速度最(zui)(zui)低,而α+γFe-Cr-10%Ni雙(shuang)相(xiang)(xiang)(xiang)鋼(gang)的(de)腐(fu)蝕(shi)(shi)速度則介于(yu)(yu)(yu)二者(zhe)之(zhi)間,可以明顯看出(chu)(chu)(chu),α+γ雙(shuang)相(xiang)(xiang)(xiang)鋼(gang)中(zhong)(zhong)γ相(xiang)(xiang)(xiang),即奧氏體相(xiang)(xiang)(xiang)存在的(de)不(bu)良(liang)作用,它(ta)加速了(le)α相(xiang)(xiang)(xiang)即鐵(tie)素(su)(su)體相(xiang)(xiang)(xiang)的(de)選(xuan)擇性(xing)腐(fu)蝕(shi)(shi),從(cong)而降(jiang)低了(le)雙(shuang)相(xiang)(xiang)(xiang)不(bu)銹鋼(gang)的(de)耐(nai)蝕(shi)(shi)性(xing)。表6.9中(zhong)(zhong)還(huan)列(lie)出(chu)(chu)(chu)了(le)Fe-32%Cr-10%Ni 雙(shuang)相(xiang)(xiang)(xiang)鋼(gang),當它(ta)為(wei)α+y和純(chun)α組織(zhi)時(shi)(shi),在一些還(huan)原性(xing)介質(zhi)中(zhong)(zhong)產生的(de)選(xuan)擇性(xing)腐(fu)蝕(shi)(shi)而引起的(de)耐(nai)蝕(shi)(shi)性(xing)下降(jiang)。

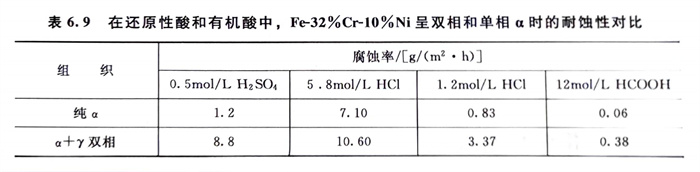

 表6.9 在還原性酸(suan)和有機酸(suan)中,Fe-32%Cr-10%Ni呈雙(shuang)相(xiang)(xiang)和單相(xiang)(xiang)α時的耐蝕性對比


表 9.jpg


上述試(shi)驗(yan)結果(guo)表明,在(zai)(zai)一(yi)些條件下,α+γ雙相(xiang)不銹(xiu)(xiu)鋼的(de)確存在(zai)(zai)著選擇性(xing)腐蝕(shi),而人們希望將(jiang)α+γ雙相(xiang)不銹(xiu)(xiu)鋼中的(de)兩相(xiang)比例控制在(zai)(zai)近(jin)于1:1,也(ye)并不是在(zai)(zai)所有腐蝕(shi)介(jie)質中均適宜。
