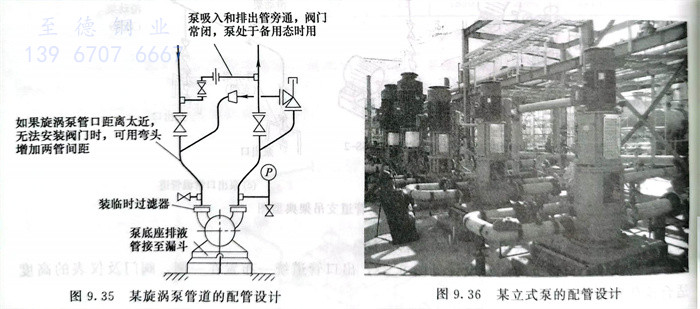

工程(cheng)應用：某旋渦泵管(guan)(guan)道的配管(guan)(guan)設計(ji)

   某(mou)旋(xuan)渦泵管道(dao)的配管設計見圖9.35。

工程應用：某(mou)立式泵(beng)的配管(guan)設計

   某立式(shi)泵(beng)(beng)的(de)配管(guan)設計見圖9.36。由于泵(beng)(beng)體比(bi)管(guan)廊最下(xia)層高(gao)，因此，泵(beng)(beng)布置(zhi)在管(guan)廊的(de)外側(ce)。立式(shi)泵(beng)(beng)的(de)出口管(guan)道及(ji)閥門統一從泵(beng)(beng)左(zuo)側(ce)布置(zhi)。

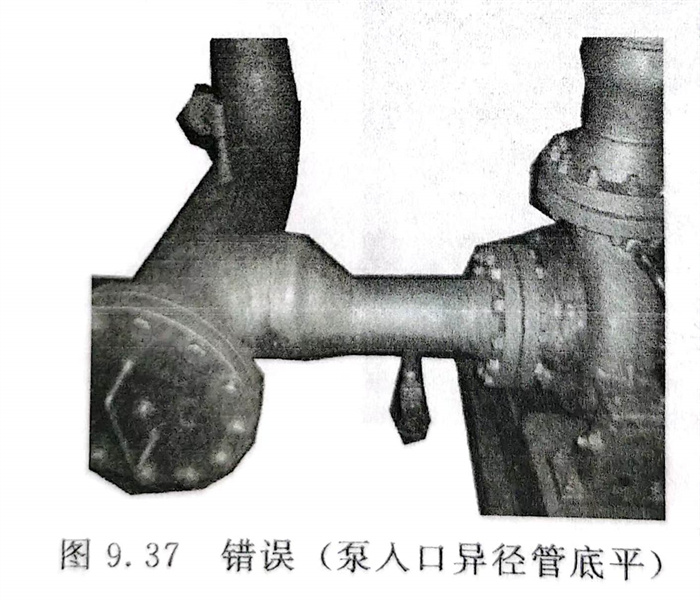

工程應用：某臥式離心泵入口管道配管設計錯誤(wu)

   某臥(wo)式離(li)心(xin)泵入(ru)口管(guan)道的異徑(jing)管(guan)設計(ji)成了(le)底平，如圖(tu)9.37所示，施工現場修改(gai)成了(le)頂平。
