管廊上管道布置的一(yi)般要求(qiu)主要有以下幾點：
①. 應(ying)按各有關裝置（或建筑物）進出管(guan)道交(jiao)接點(dian)坐標(biao)、標(biao)高(gao)協調布置。
②. 大直徑(jing)管道應靠近管廊柱子布置(zhi)。
③. 小直徑、氣體管(guan)(guan)(guan)道(dao)(dao)、熱管(guan)(guan)(guan)道(dao)(dao)、公用(yong)工程(cheng)管(guan)(guan)(guan)道(dao)(dao)宜布置在管(guan)(guan)(guan)廊中間(jian)。
④. 工藝(yi)管道(dao)宜布置在(zai)與管廊相連接的設備一側。
⑤. 需設置Ⅱ形補償器(qi)的高溫管道，應布(bu)置在靠近柱子(zi)處，且Ⅱ形補償器(qi)宜集中設置。
⑥. 需要設操(cao)作平臺或維修通道(dao)時(shi)，宜布置(zhi)在上層。
⑦. 對于雙層管(guan)(guan)廊，氣體管(guan)(guan)道(dao)(dao)、熱(re)管(guan)(guan)道(dao)(dao)、公(gong)用工程管(guan)(guan)道(dao)(dao)、泄(xie)壓總管(guan)(guan)、火炬干管(guan)(guan)、儀表和電(dian)(dian)氣電(dian)(dian)纜槽(cao)架等(deng)宜(yi)布置(zhi)在(zai)(zai)上層；一(yi)般工藝管(guan)(guan)道(dao)(dao)、非(fei)金(jin)屬及腐蝕性介質(zhi)管(guan)(guan)道(dao)(dao)、低溫管(guan)(guan)道(dao)(dao)等(deng)宜(yi)布置(zhi)在(zai)(zai)下層。
⑧. 全廠性管(guan)(guan)架或管(guan)(guan)墩上（包(bao)括穿越涵洞）應留有10％～30％的裕(yu)量，并(bing)(bing)考慮其(qi)荷重。裝(zhuang)置主(zhu)管(guan)(guan)廊管(guan)(guan)架宜留有10％～20％的裕(yu)量，并(bing)(bing)考慮其(qi)荷重。
⑨. 要(yao)求無袋形(xing)并(bing)帶有(you)坡度(du)的管道（如(ru)火炬(ju)管）應滿足下列要(yao)求。
a. 管(guan)道宜布(bu)置(zhi)在管(guan)廊頂(ding)層(ceng)。
b. 管道應有(you)坡(po)度(du)，坡(po)向(xiang)分(fen)液罐或其他設備(bei)，坡(po)度(du)不(bu)小(xiao)于(yu)0.003。
c. 該(gai)(gai)管上所有支管都(dou)應從該(gai)(gai)管的頂部(bu)連接，并且應順著管內氣體(ti)流動方向(xiang)傾斜45°。
⑩. 閥門(men)的(de)布置
a. 集中布置的閥門應交錯布置，以保證管道布置緊湊。

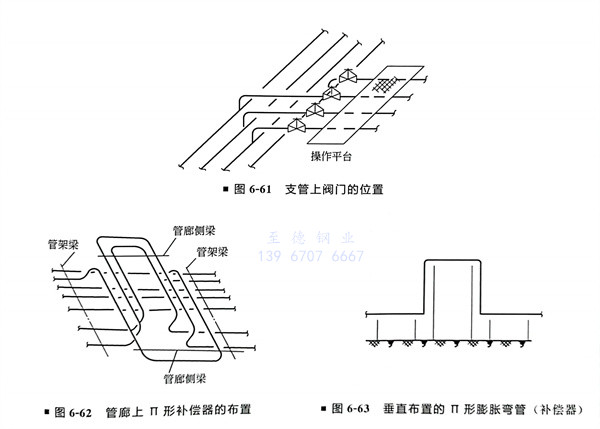

b. 由總管(guan)(guan)引出的閥(fa)門(men)應盡量靠(kao)近總管(guan)(guan)布(bu)置，并裝(zhuang)在(zai)水平(ping)管(guan)(guan)道(dao)上(shang)。為(wei)了保證(zheng)閥(fa)門(men)手輪(lun)和(he)平(ping)臺(tai)的間(jian)距要求，可以(yi)使閥(fa)門(men)中心線對齊布(bu)置，并保證(zheng)閥(fa)門(men)手輪(lun)間(jian)距為(wei)100mm（圖(tu)6-61）。
c. 疏(shu)水閥在布置時應低于疏水點，布置在便于維修的位置，就地排放的疏水閥出口管，應引至地面并采取防凍措施。
?. 管廊上高點(dian)排(pai)氣、低(di)點(dian)排(pai)液(ye)。
?. 管道(dao)的(de)熱補償。
a. 多根需要(yao)設(she)置(zhi)Ⅱ形(xing)補(bu)償器的(de)管道宜(yi)并排布置(zhi)。管徑(jing)較(jiao)(jiao)大、溫度較(jiao)(jiao)高、需要(yao)較(jiao)(jiao)大的(de)Ⅱ形(xing)補(bu)償器的(de)管道宜(yi)放在外側，反之放在內側以(yi)便于成(cheng)組地設(she)置(zhi)II形(xing)補(bu)償器（圖6-62）。
b. 必要時(shi)可垂直布置(zhi)(zhi)Ⅱ形(xing)膨(peng)脹彎管(guan)(guan)（圖6-63）。在裝置(zhi)(zhi)內管(guan)(guan)廊不宜使(shi)用垂直布置(zhi)(zhi)的(de)Ⅱ形(xing)補償(chang)器。
c. 采用(yong)鋼制套筒補償器(qi)、寬(kuan)波式波形膨脹節、波紋膨脹節時，應注意管內壓力(li)產生的推力(li)、彈(dan)性力(li)的作(zuo)用(yong)及設置支架(jia)的可能性，并應按(an)國家現行有(you)關(guan)標(biao)準(zhun)進行計算選用(yong)。
?. 沿管廊兩側柱(zhu)子的(de)外側，通(tong)常(chang)布置調節閥組、伴熱蒸汽分配站(zhan)、凝(ning)結水(shui)收集站(zhan)及(ji)取樣冷(leng)卻器、過濾器等小型設備。
?. 調節閥(fa)的閥(fa)組應(ying)盡(jin)(jin)量(liang)布(bu)置(zhi)(zhi)在地(di)面上(shang)以方(fang)便(bian)操作和檢修。調節閥(fa)應(ying)盡(jin)(jin)量(liang)布(bu)置(zhi)(zhi)靠近設備的一(yi)側(ce)。一(yi)般布(bu)置(zhi)(zhi)在管架(jia)柱子(zi)外側(ce)500～1000mm。

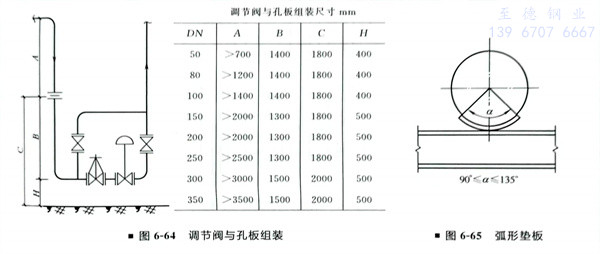

與(yu)調節閥(fa)組(zu)一起的孔(kong)板(ban)(ban)應(ying)盡(jin)量(liang)(liang)裝(zhuang)在(zai)立管上（圖6-64）。為(wei)(wei)了接(jie)線方(fang)便(bian)，孔(kong)板(ban)(ban)安裝(zhuang)標高一般為(wei)(wei)1800～2000mm。要盡(jin)量(liang)(liang)保證(zheng)孔(kong)板(ban)(ban)前后(hou)直(zhi)管長(chang)度。直(zhi)管長(chang)度在(zai)孔(kong)板(ban)(ban)前為(wei)(wei)15～20倍(bei)(bei)公(gong)稱(cheng)直(zhi)徑，不得(de)小于10倍(bei)(bei)公(gong)稱(cheng)直(zhi)徑，在(zai)孔(kong)板(ban)(ban)后(hou)為(wei)(wei)5倍(bei)(bei)公(gong)稱(cheng)直(zhi)徑，不得(de)小于3倍(bei)(bei)公(gong)稱(cheng)直(zhi)徑，以保證(zheng)測量(liang)(liang)精(jing)度。
?. 管廊上(shang)敷設有坡度(du)的(de)管道，可(ke)通過調(diao)整(zheng)管托(tuo)下(xia)加型鋼或鋼板墊枕的(de)辦法(fa)來實(shi)現。對于(yu)放空氣(qi)體總管（或去火炬總管）宜布置在管廊柱(zhu)子的(de)上(shang)方，以便(bian)于(yu)調(diao)整(zheng)標高(gao)。
?. 管(guan)廊上管(guan)道進行支(zhi)承時(shi)，對于奧氏體不銹鋼裸管(guan)，宜在(zai)支(zhi)點處的管(guan)道底部(bu)焊與管(guan)道材質相同(tong)的弧形(xing)墊板(ban)（圖(tu)6-65）。

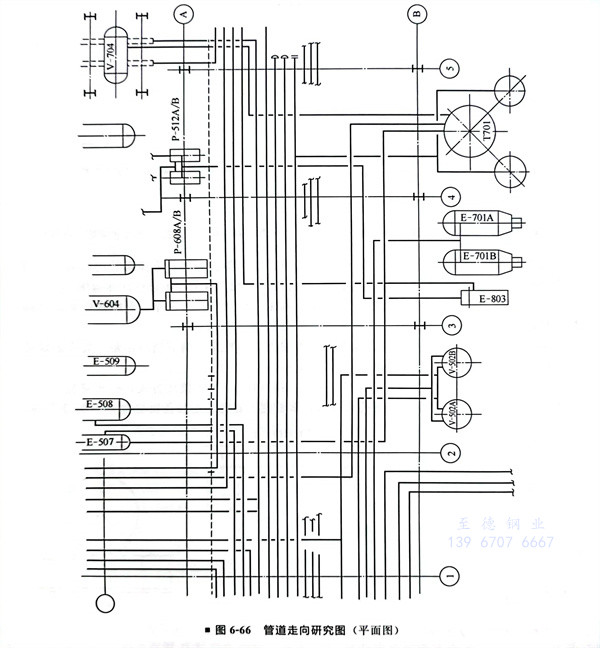

?. 管廊上管道(dao)的數量應(ying)通過管道(dao)走向研究決定（圖6-66）。
