①. 安(an)全(quan)閥(fa)(fa)是一種(zhong)安(an)全(quan)保(bao)護(hu)(hu)用(yong)閥(fa)(fa)，它的(de)啟閉件在外力(li)(li)(li)(li)作用(yong)下處(chu)于(yu)常(chang)閉狀(zhuang)態，當(dang)設備或管(guan)道(dao)內(nei)的(de)介(jie)質壓(ya)(ya)力(li)(li)(li)(li)升高，超(chao)(chao)過規定值時(shi)自動開啟，通(tong)過向系統外排放介(jie)質來(lai)防止管(guan)道(dao)或設備內(nei)介(jie)質壓(ya)(ya)力(li)(li)(li)(li)超(chao)(chao)過規定數值。當(dang)壓(ya)(ya)力(li)(li)(li)(li)恢復正常(chang)后，在壓(ya)(ya)力(li)(li)(li)(li)回降(jiang)到(dao)工作壓(ya)(ya)力(li)(li)(li)(li)或略低于(yu)工作壓(ya)(ya)力(li)(li)(li)(li)時(shi)閥(fa)(fa)門再(zai)行關閉并(bing)限止介(jie)質外流。安(an)全(quan)閥(fa)(fa)屬(shu)于(yu)自動閥(fa)(fa)類(lei)，主要用(yong)于(yu)鍋爐、壓(ya)(ya)力(li)(li)(li)(li)容器(qi)和管(guan)道(dao)上，控制(zhi)壓(ya)(ya)力(li)(li)(li)(li)不(bu)超(chao)(chao)過規定值，對(dui)人身安(an)全(quan)和設備運(yun)行起重要保(bao)護(hu)(hu)作用(yong)。
安(an)全(quan)閥用于承壓(ya)設(she)備、容(rong)器或管道(dao)上，作(zuo)為超壓(ya)保護(hu)裝置。當(dang)(dang)設(she)備或管路中的工作(zuo)壓(ya)力超過規定(ding)數(shu)值時，安(an)全(quan)閥便自(zi)動打開，排除一定(ding)數(shu)量(liang)的流體，防止系統(tong)內壓(ya)力超過預定(ding)值，當(dang)(dang)壓(ya)力恢復(fu)正(zheng)常后又自(zi)動關閉(bi)。
②. 安全閥的選(xuan)用
a. 安(an)全閥(fa)的設置(zhi)應符合下列(lie)原則。
·在(zai)生產過程中(zhong)，由于(yu)火(huo)災(zai)、動力(li)(li)故障和(he)操作故障等(deng)原因，可(ke)能導致設備(bei)內壓超過設計壓力(li)(li)時(shi)，該(gai)設備(bei)應設置安全閥。
·對容積式壓(ya)縮機和容積式泵(beng)：當(dang)機（或(huo)泵(beng)）的失控壓(ya)力(li)可能超過機體（或(huo)泵(beng)體）所能承受的壓(ya)力(li)時（機體或(huo)泵(beng)體本身帶有安全閥者除外）或(huo)當(dang)機（或(huo)泵(beng)）的壓(ya)力(li)超高對下游(you)設備安全操作(zuo)有較大影響時，其出口應(ying)設置安全閥。
·對于凝汽(qi)式(shi)汽(qi)輪(lun)機，應(ying)在復(fu)水器(qi)前設(she)置安(an)(an)全閥(fa)。對背壓式(shi)汽(qi)輪(lun)機，應(ying)在蒸(zheng)汽(qi)出口管(guan)上設(she)置安(an)(an)全閥(fa)。
·有(you)幾個容(rong)器(qi)組成(cheng)的(de)一(yi)個壓力系統，如中間(jian)設(she)(she)有(you)隔(ge)斷(duan)閥時，應視為(wei)幾個獨立的(de)容(rong)器(qi)，每個容(rong)器(qi)均應按(an)要求設(she)(she)置安全閥，如中間(jian)無隔(ge)斷(duan)閥時，上(shang)(shang)游容(rong)器(qi)上(shang)(shang)已設(she)(she)安全閥，下游容(rong)器(qi)可不設(she)(she)。
·頂(ding)部操作(zuo)壓力(li)大(da)于0.07MPa（表）的(de)壓力(li)容器，頂(ding)部操作(zuo)壓力(li)大(da)于0.03MPa（表）的(de)蒸(zheng)(zheng)餾(liu)(liu)塔(ta)、蒸(zheng)(zheng)發塔(ta)、汽(qi)(qi)提塔(ta)（汽(qi)(qi)提塔(ta)頂(ding)部蒸(zheng)(zheng)汽(qi)(qi)通入另一蒸(zheng)(zheng)餾(liu)(liu)塔(ta)者除(chu)外），塔(ta)頂(ding)或塔(ta)頂(ding)餾(liu)(liu)出線(xian)上(shang)應設安全閥。
.減壓(ya)閥(fa)后的(de)設備(bei)或管(guan)道不能承受減壓(ya)閥(fa)前的(de)壓(ya)力時(shi)，在設備(bei)或管(guan)道上應(ying)設置安全閥(fa)。
·安(an)(an)全(quan)閥(fa)的設置(zhi)應滿(man)足(zu)安(an)(an)全(quan)閥(fa)每年至少校驗一次的要求。
b. 安全閥的泄放(fang)(fang)量應按(an)火災、動力(li)故(gu)障或操作故(gu)障等事故(gu)中的最大一種情況考慮。事故(gu)泄放(fang)(fang)量可按(an)標準確(que)定。
c. 安全閥的泄放壓(ya)力（即定(ding)壓(ya)p8)）不應高于設備的設計(ji)壓(ya)力。
d. 安全閥的選用及連接應符合下(xia)列要求。
·在一般情況下，應選(xuan)(xuan)用彈簧(huang)非平(ping)衡(heng)全(quan)啟式安全(quan)閥，當(dang)背壓大(da)于0.1ps時，可選(xuan)(xuan)用波紋管(guan)（平(ping)衡(heng)型）安全(quan)閥，當(dang)背壓大(da)于0.3ps時，可選(xuan)(xuan)用先導式安全(quan)閥。
·選(xuan)用(yong)(yong)的安(an)全(quan)閥噴嘴面積應大于(yu)計算面積。當一個(ge)安(an)全(quan)閥不(bu)能滿(man)足要求(qiu)時，可選(xuan)用(yong)(yong)多(duo)個(ge)安(an)全(quan)閥并聯使用(yong)(yong)。
·安(an)(an)全閥進(jin)(jin)口或(huo)出口接管的直(zhi)徑不(bu)得小于(yu)(yu)安(an)(an)全閥進(jin)(jin)口或(huo)出口的直(zhi)徑。當幾個安(an)(an)全閥并聯(lian)安(an)(an)裝時，進(jin)(jin)、出口主管截(jie)面(mian)積應等于(yu)(yu)或(huo)大于(yu)(yu)各(ge)支管截(jie)面(mian)積之和。
·單獨排入大氣的安全(quan)閥(fa)，其出口管徑應按管線(xian)壓力降(jiang)不大于(yu)0.1ps確定。
·安全閥排放介(jie)質在常溫下為固體時，應采取防(fang)凝、防(fang)堵措施。
③. 安(an)全閥的布置
a. 在設備或管道(dao)上的(de)(de)安(an)全閥(fa)(fa)一般應(ying)直(zhi)立安(an)裝。但對設置在液(ye)體管道(dao)、換熱器(qi)(qi)或容器(qi)(qi)等(deng)處的(de)(de)安(an)全閥(fa)(fa)，當閥(fa)(fa)門關閉后，可能由于熱膨脹而使(shi)壓力升高的(de)(de)場所，可水(shui)平安(an)裝。
b. 安全閥(fa)的安裝位(wei)置應盡量靠近被(bei)保(bao)護(hu)的設備或管(guan)道，如(ru)不(bu)能(neng)靠近布(bu)置，則(ze)要求(qiu)從保(bao)護(hu)的設備管(guan)口到安全閥(fa)入口之(zhi)間管(guan)道的壓(ya)力降不(bu)超過(guo)該閥(fa)定壓(ya)值(zhi)的3％。
c. 安全(quan)閥不應安裝在(zai)長的(de)水平管道的(de)死端，防止死端積(ji)聚固體或液體物料，而影響安全(quan)閥正常工作。

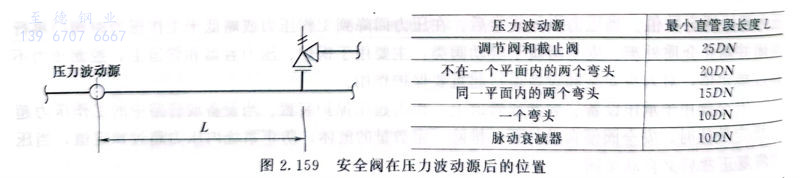

d. 安(an)全(quan)閥設(she)置位置應考(kao)慮(lv)盡量(liang)減(jian)少壓(ya)(ya)力波(bo)動的影響，安(an)全(quan)閥在壓(ya)(ya)力波(bo)動源后的位置見(jian)圖2.159。
e. 安全(quan)(quan)(quan)閥應安裝(zhuang)(zhuang)在易于(yu)檢修和調節之處(chu)，周圍(wei)要有足夠的工作空間。由于(yu)大直徑安全(quan)(quan)(quan)閥重(zhong)量大，故在布置時要考慮大直徑安全(quan)(quan)(quan)閥拆卸后吊裝(zhuang)(zhuang)的可(ke)能，必要時要設吊桿。
f. 安全閥入口管道(dao)應采用長半(ban)徑彎頭。
g. 安(an)全(quan)閥(fa)(fa)出口管道的(de)設計應考慮(lv)背(bei)壓(ya)(ya)(ya)不超(chao)過安(an)全(quan)閥(fa)(fa)定壓(ya)(ya)(ya)的(de)一定值。例如，對于普通(tong)型彈簧(huang)安(an)全(quan)閥(fa)(fa)，其背(bei)壓(ya)(ya)(ya)不超(chao)過安(an)全(quan)閥(fa)(fa)定壓(ya)(ya)(ya)值的(de)10％。

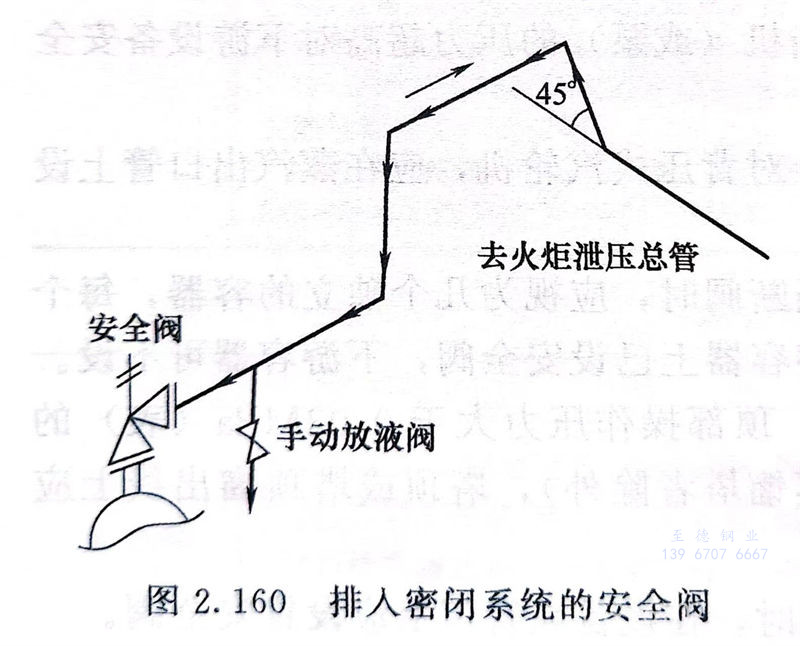

h. 排(pai)(pai)(pai)入(ru)密閉(bi)系(xi)(xi)統(tong)的安(an)全(quan)(quan)(quan)(quan)閥(fa)出(chu)(chu)(chu)口(kou)管(guan)(guan)(guan)(guan)道(dao)應(ying)順介質流向(xiang)45°斜接在泄壓(ya)(ya)總管(guan)(guan)(guan)(guan)的頂部，以免總管(guan)(guan)(guan)(guan)內的凝液倒流入(ru)支管(guan)(guan)(guan)(guan)，并(bing)可(ke)減小(xiao)安(an)全(quan)(quan)(quan)(quan)閥(fa)背壓(ya)(ya)，見圖(tu)2.160。安(an)全(quan)(quan)(quan)(quan)閥(fa)出(chu)(chu)(chu)口(kou)管(guan)(guan)(guan)(guan)道(dao)不(bu)(bu)能(neng)出(chu)(chu)(chu)現“袋形(xing)”，安(an)全(quan)(quan)(quan)(quan)閥(fa)出(chu)(chu)(chu)口(kou)管(guan)(guan)(guan)(guan)較長(chang)時，宜設(she)一定坡度（干氣系(xi)(xi)統(tong)除外）。安(an)全(quan)(quan)(quan)(quan)閥(fa)排(pai)(pai)(pai)放管(guan)(guan)(guan)(guan)向(xiang)大(da)氣排(pai)(pai)(pai)放時，要注意其排(pai)(pai)(pai)出(chu)(chu)(chu)口(kou)不(bu)(bu)能(neng)朝向(xiang)設(she)備、平臺、梯(ti)子、電纜(lan)等。濕氣體泄壓(ya)(ya)系(xi)(xi)統(tong)排(pai)(pai)(pai)放管(guan)(guan)(guan)(guan)內不(bu)(bu)應(ying)有(you)“袋形(xing)”積液處，安(an)全(quan)(quan)(quan)(quan)閥(fa)的安(an)裝高度應(ying)高于泄壓(ya)(ya)系(xi)(xi)統(tong)。若安(an)全(quan)(quan)(quan)(quan)閥(fa)出(chu)(chu)(chu)口(kou)低(di)于泄壓(ya)(ya)總管(guan)(guan)(guan)(guan)或排(pai)(pai)(pai)出(chu)(chu)(chu)管(guan)(guan)(guan)(guan)需要抬高接人總管(guan)(guan)(guan)(guan)時，應(ying)在低(di)點易于接近處設(she)分液包。
i. 當(dang)安全閥(fa)(fa)(fa)進(jin)口管道上設(she)(she)有(you)切斷閥(fa)(fa)(fa)時(shi)，應(ying)選(xuan)用(yong)單閘板(ban)閘閥(fa)(fa)(fa)，并(bing)鉛封開，閥(fa)(fa)(fa)桿應(ying)水(shui)平安裝，不(bu)可(ke)朝上，以免閥(fa)(fa)(fa)桿和閥(fa)(fa)(fa)板(ban)連接的銷(xiao)釘腐蝕或(huo)松(song)動(dong)時(shi)，滑板(ban)下(xia)滑。當(dang)安全閥(fa)(fa)(fa)設(she)(she)有(you)旁通閥(fa)(fa)(fa)時(shi)，該閥(fa)(fa)(fa)應(ying)鉛封關(guan)。
j. 對(dui)于排放烴類等可燃氣體的安全(quan)閥出(chu)口管(guan)(guan)道(dao)，應(ying)在其(qi)底部接(jie)入滅火用的蒸汽管(guan)(guan)或氮氣管(guan)(guan)，并在樓面上控制(zhi)。重(zhong)組分氣體的安全(quan)閥出(chu)口管(guan)(guan)道(dao)應(ying)接(jie)火炬管(guan)(guan)道(dao)。
k. 向大氣排(pai)放的(de)(de)安(an)(an)全(quan)閥(fa)排(pai)放管(guan)管(guan)口朝上(shang)時(shi)(shi)應(ying)切成(cheng)平口，并設(she)置防雨水措施，注意(yi)避(bi)免泄放時(shi)(shi)沖擊(ji)力過大，導致防雨設(she)施脫落傷人。安(an)(an)全(quan)閥(fa)排(pai)放管(guan)水平安(an)(an)裝時(shi)(shi)，可(ke)將管(guan)口切成(cheng)45°以防雨水，要避(bi)免切口方向安(an)(an)裝不合適，致使排(pai)出(chu)物噴向平臺。對于氣體(ti)安(an)(an)全(quan)閥(fa)出(chu)口管(guan)，應(ying)在彎頭(tou)的(de)(de)最低處開一淚(lei)孔（ф6～10mm），如圖2.161（a）所示，必(bi)要時(shi)(shi)接(jie)上(shang)小(xiao)管(guan)道將凝液排(pai)往(wang)安(an)(an)全(quan)的(de)(de)地(di)方。
l. 由于安全(quan)(quan)閥(fa)(fa)排(pai)放(fang)時的(de)(de)(de)反力(li)以及(ji)出口(kou)管(guan)的(de)(de)(de)自重(zhong)、振動和熱膨脹等的(de)(de)(de)作(zuo)用，安全(quan)(quan)閥(fa)(fa)出口(kou)應設置(zhi)合理的(de)(de)(de)支(zhi)架(jia)，應有足(zu)夠的(de)(de)(de)強(qiang)度。如圖2.161（b）所示，對于安全(quan)(quan)閥(fa)(fa)排(pai)放(fang)壓差(cha)較(jiao)大的(de)(de)(de)管(guan)道必(bi)要時需(xu)設置(zhi)減振支(zhi)架(jia)。支(zhi)架(jia)設置(zhi)要根(gen)據安全(quan)(quan)閥(fa)(fa)反力(li)計算確(que)定。
m. 安全閥的(de)典型(xing)支(zhi)架及配管設計如圖2.162所示。
工(gong)程應用：安全閥配管(guan)設計的錯誤
筆者(zhe)在(zai)負責(ze)某安全閥配管(guan)(guan)設計評審時(shi)，發現將要發向(xiang)施工現場的(de)(de)圖紙(zhi)如圖2.163（a）、（b）所(suo)示(shi)，安全閥出口DN250的(de)(de)管(guan)(guan)道，直接(jie)(jie)(jie)90°接(jie)(jie)(jie)到了火炬主管(guan)(guan)，不符(fu)合通(tong)常的(de)(de)設計要求，故修改為圖2.163（c）所(suo)示(shi)的(de)(de)45°連接(jie)(jie)(jie)方式。
