022Cr12鐵素體不(bu)銹鋼(gang)是20世紀80年代開發的新鋼號,它的耐大氣腐蝕及耐磨性都很優良,強度與塑韌性可與常用耐候鋼媲美,是一種經濟型不(bu)銹鋼。如果鋼材或焊材的化學成分與組織控制不嚴,或者焊接輸入較大,將容易造成焊接熱影響區的晶粒嚴重長大,從而使焊接熱影響區塑韌性及耐蝕性下降。為此,從焊接性上綜合考慮,要嚴格控制碳含量的下限,適當提高鎳含量;選用較小的焊接熱輸入,就能使焊接熱影區晶粒細化,就能保證焊接熱影響區在0℃、常溫和-40℃都具有良好的塑韌性能。經過多次焊接工藝試驗,選用熔化極混合氣體(保護氣體:97%Ar+3%O2)保護焊進行焊接,焊縫沒有出現裂紋,焊縫表面成形美觀,完全滿足產品需求。


  這種(zhong)鋼(gang)的(de)焊接(jie)構件在(zai)歐(ou)洲(zhou)、南美等國已(yi)經大量在(zai)鐵(tie)路貨(huo)車(che)上(shang)應用(yong),同樣這種(zhong)鋼(gang)的(de)焊接(jie)構件在(zai)我國大秦鐵(tie)路運煤敞(chang)車(che)上(shang)已(yi)批量使(shi)用(yong),有很廣(guang)闊的(de)使(shi)用(yong)前途。


  為(wei)了提高(gao)焊(han)接熱影(ying)(ying)響區(qu)的(de)綜合力學性能,特別是(shi)塑、韌(ren)性,在022Cr12型鐵(tie)素(su)體不(bu)銹(xiu)鋼的(de)基礎上,通(tong)過進一步(bu)降低C、Cr含量(liang)、提高(gao)Ni含量(liang)、添加少(shao)量(liang)Cu,開發(fa)出了Cr11型超(chao)級馬氏(shi)體不(bu)銹(xiu)鋼,其化學成分和(he)焊(han)縫(feng)力學性能見表4-58和(he)4-59。這類(lei)鋼無論在母(mu)材(cai)還(huan)是(shi)在焊(han)接熱影(ying)(ying)區(qu)的(de)組織全部為(wei)超(chao)低碳軟馬氏(shi)體,它具有(you)較高(gao)的(de)強度和(he)韌(ren)性,同時還(huan)具有(you)良好(hao)的(de)耐蝕(shi)性。




  焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)工藝(yi)(yi)對(dui)焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)接(jie)(jie)(jie)(jie)(jie)頭的(de)性(xing)(xing)能(neng)具有(you)重要影響(xiang),為(wei)了保證(zheng)焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)接(jie)(jie)(jie)(jie)(jie)頭的(de)綜合(he)(he)性(xing)(xing)能(neng),特別是低溫沖(chong)擊性(xing)(xing)能(neng),提高焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)效率,國內外(wai)普(pu)遍采用熔化極(ji)氣體保護焊(han)(han)(han)(han)(han),但對(dui)于像(xiang)車(che)輛這樣承受動載的(de)焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)結構,接(jie)(jie)(jie)(jie)(jie)頭的(de)疲(pi)勞(lao)強度非常關鍵。為(wei)了提高焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)接(jie)(jie)(jie)(jie)(jie)頭的(de)疲(pi)勞(lao)強度,Lars-Erik Stridh 試(shi)(shi)驗研究了Cr11型超級馬氏體不銹(xiu)鋼的(de)激光-電(dian)弧(hu)復合(he)(he)熱源(yuan)焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)工藝(yi)(yi)。試(shi)(shi)驗結果(guo)表明,激光-電(dian)弧(hu)復合(he)(he)熱源(yuan)焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)工藝(yi)(yi)與(yu)MIG/MAG比(bi)較(jiao),焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)速度由12~15mm/s提高到55~60mm/s,焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)熱輸入可(ke)以控制在0.25kJ/mm,焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)變形非常小,激光-電(dian)弧(hu)復合(he)(he)熱源(yuan)焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)工藝(yi)(yi)使焊(han)(han)(han)(han)(han)縫的(de)金屬的(de)余高有(you)效控制,焊(han)(han)(han)(han)(han)縫到母材的(de)過渡非常平(ping)滑,如圖(tu)4-23所(suo)示(shi)。焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)接(jie)(jie)(jie)(jie)(jie)頭的(de)疲(pi)勞(lao)壽命與(yu)MIG/MAG焊(han)(han)(han)(han)(han)相比(bi)提高100%。目前已經開始(shi)將激光-電(dian)弧(hu)復合(he)(he)熱源(yuan)焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)工藝(yi)(yi)應用于貨運(yun)汽車(che)、鐵(tie)路(lu)車(che)輛底架的(de)焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)和油氣輸送管網上(shang)的(de)焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)。

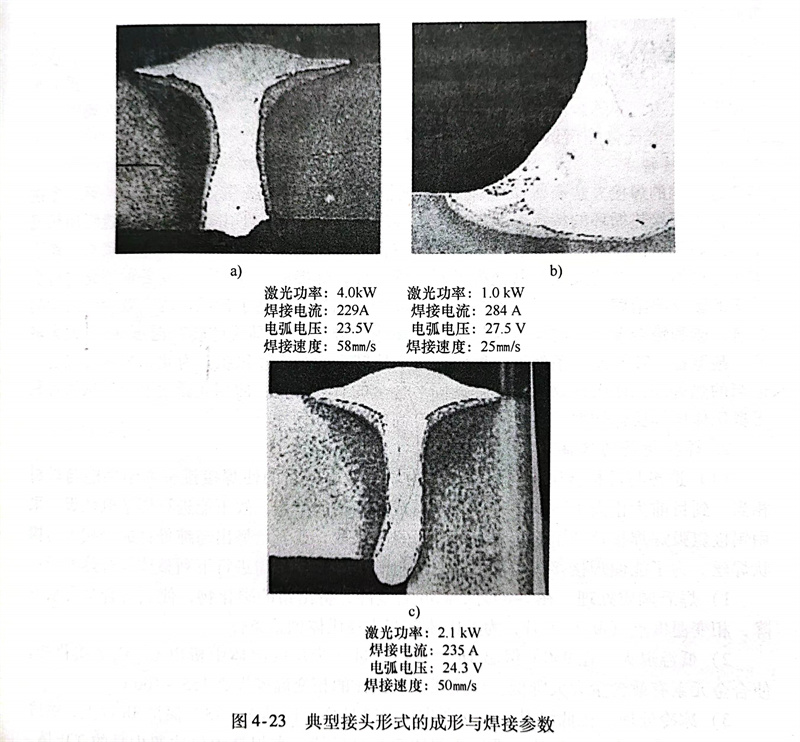

圖 23.jpg
