015Cr21Ni26Mo5Cu2 、904L不銹鋼管是高鉬奧氏體不銹鋼，既耐硫酸、磷酸、醋酸等腐蝕，又可解決氯化物孔蝕、縫隙腐蝕和應力腐蝕問題。主要用于石化、化工、化肥、海洋開發的塔、槽、管、熱交換器等設備。

  015Cr21Ni26Mo5Cu2、904L超級(ji)奧氏體不銹鋼，此鋼種是一種含碳量很低的高合金化的奧氏體不銹鋼,在稀硫酸中有很好抗腐蝕性，專為腐蝕條件苛刻的環境而設計。具有較高的鉻含量和足夠的鎳含量，銅的加入使它具有很強的抗酸能力，尤其對氯化物間隙腐蝕和應力腐蝕崩裂有高度抗性，不易出現蝕損斑和裂縫,抗點蝕能力略優與其他鋼種,具有良好的可加工性和可焊性，可用于壓力容器。　

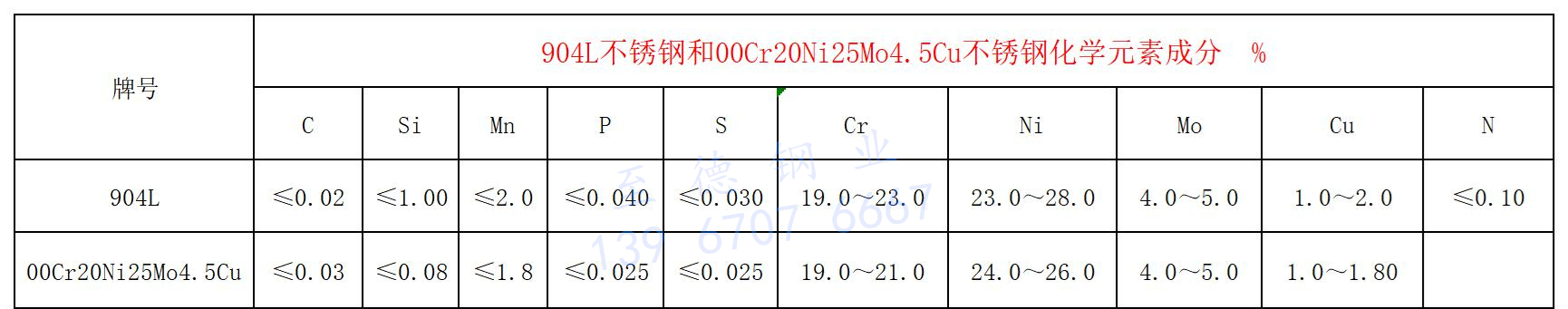

一、化學成分

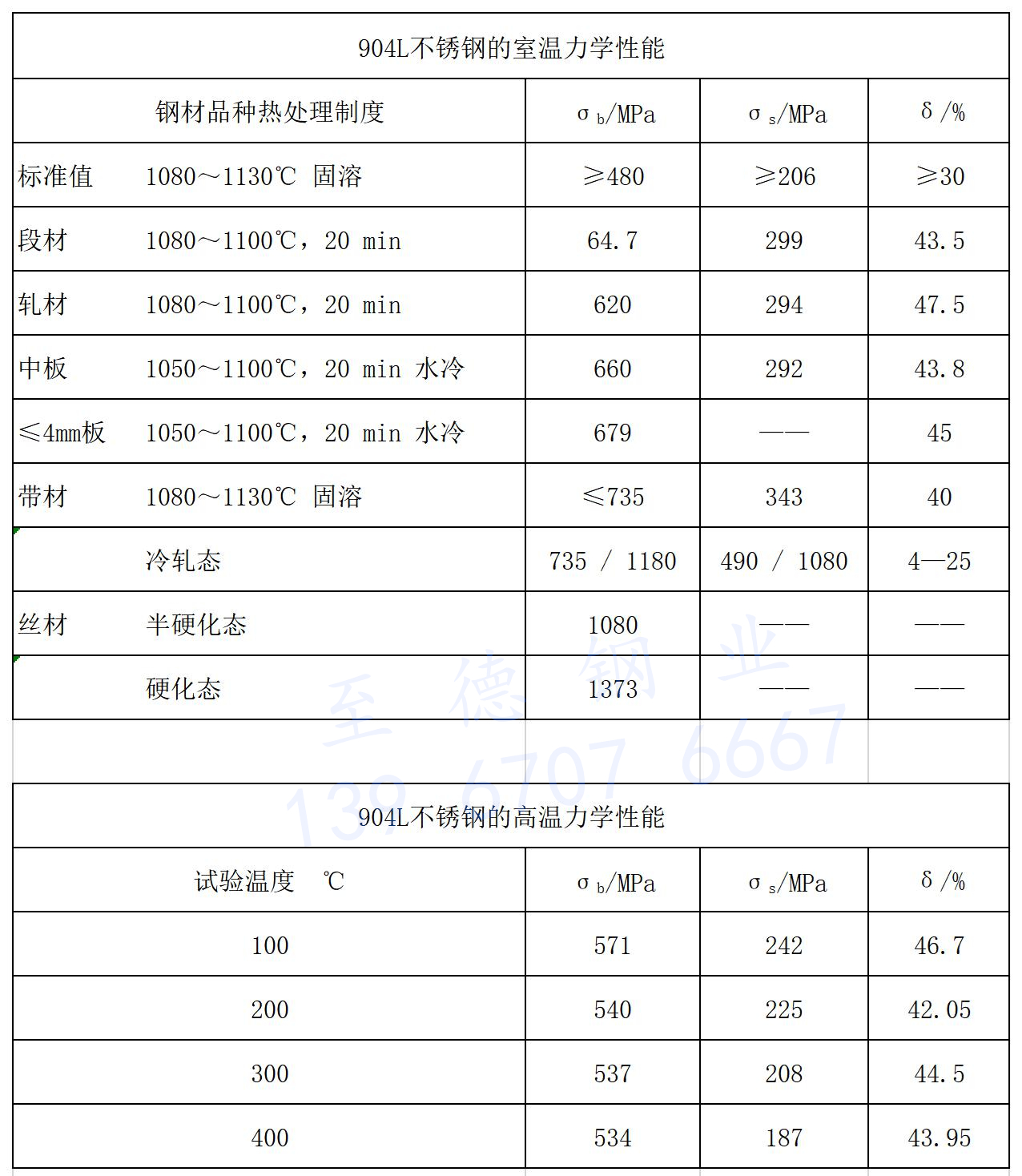

二、力學性能

三、工(gong)藝性能

 a. 熱加工

   015Cr21Ni26Mo5Cu2、904L不(bu)(bu)銹(xiu)鋼(gang)管具(ju)有良好的(de)熱加(jia)工性能，但較316L不(bu)(bu)銹(xiu)鋼(gang)熱變形抗力大，加(jia)工難度增大。鋼(gang)的(de)熱加(jia)工溫度范圍900-1150℃。熱鍛的(de)最高加(jia)熱溫度可達1180℃，訂鍛溫度≥900℃。

  b. 冷加工

    015Cr21Ni26Mo5Cu2、904L不銹鋼(gang)管的冷加(jia)工性能類似于316L不銹鋼(gang)，可進行冷拔(ba)、冷軋及(ji)其(qi)他冷成形加(jia)工。

  c. 熱處理

     固溶處理(li)制度為 1100-1150℃加熱保(bao)溫后快(kuai)冷。

  d. 焊接

     015Cr21Ni26Mo5Cu2、904L不(bu)(bu)銹鋼管焊接性(xing)能(neng)良好(hao)，可(ke)使用常規的焊接方法予以焊接，焊接材料與母材相同，焊前(qian)不(bu)(bu)需(xu)要(yao)預(yu)熱，焊后也不(bu)(bu)需(xu)要(yao)熱處(chu)理(li)(li)，如需(xu)熱處(chu)理(li)(li)，可(ke)在1075-1125℃加(jia)熱后快冷進行熱處(chu)理(li)(li)。

四、材料應用

    015Cr21Ni26Mo5Cu2、904L不(bu)銹鋼管主(zhu)要用于石(shi)油化(hua)工領域如(ru)(ru)醋酸丁酯、醋酸甲酸、對(dui)苯二酸、聚氯乙烯(xi)等(deng)環境(jing)；無機化(hua)學工業(ye)，如(ru)(ru)硫酸、硫酸銨、純堿、磷酸等(deng)介(jie)質環境(jing)；防污(wu)染凈化(hua)系統，如(ru)(ru)煅燒爐和電(dian)廠煙道洗滌器；海水(shui)、半(ban)咸水(shui)和污(wu)染水(shui)的(de)冷卻器等(deng)。
