一、管廊管道支吊架(jia)設計一般要求


  ①. 管(guan)廊(lang)上(shang)(shang)管(guan)道支(zhi)架(jia)的間距(ju),受到管(guan)廊(lang)結構的梁及柱間距(ju)的限制。小管(guan)道支(zhi)架(jia)需要在次梁上(shang)(shang)作支(zhi)撐(cheng)。對于(yu)大直徑管(guan)道只需在主梁上(shang)(shang)支(zhi)撐(cheng)就(jiu)夠了。


  ②. 管廊(lang)上敷(fu)設有(you)坡度的管道,可通過調整管托下加型(xing)鋼或(huo)鋼板墊(dian)枕的辦法來實現。對于放空氣體總管(或(huo)去火炬總管)宜(yi)布置在管廊(lang)柱(zhu)子(zi)的上方,以便于調整標高。


二、管廊管道固(gu)定架設(she)計的注(zhu)意(yi)點


  ①. 一般應在柱子軸(zhou)線的主梁上設(she)置,不(bu)要(yao)設(she)在次梁上。


  ②. 盡量使固定架兩側(ce)的推力相(xiang)差不要(yao)過大。

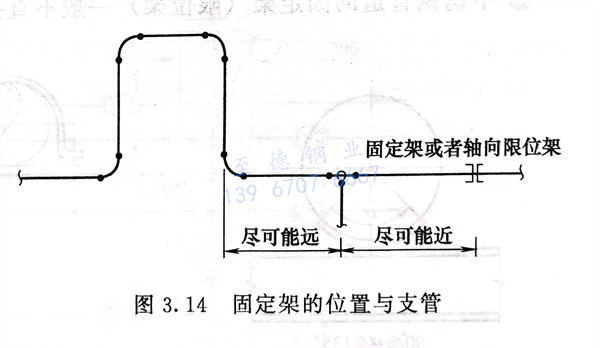

  ③. 管(guan)廊上不應在(zai)應力或位移(yi)量較大處(chu)連接支(zhi)管(guan),支(zhi)管(guan)附(fu)近應設固定架(jia)(或軸向限(xian)位架(jia)),如圖3.14所示。




三、管廊管道導向架設計(ji)的注(zhu)意點


  ①. 導向(xiang)(xiang)架的(de)間距(ju)與對應的(de)軸向(xiang)(xiang)力(li)及(ji)管(guan)徑有關。


  ②. 有橫向(xiang)引出管道(dao)的接(jie)點時,導向(xiang)架(jia)與接(jie)點或彎頭的距離(沿管廊縱向(xiang))不宜太(tai)近,應使管道(dao)有一(yi)定的柔性。

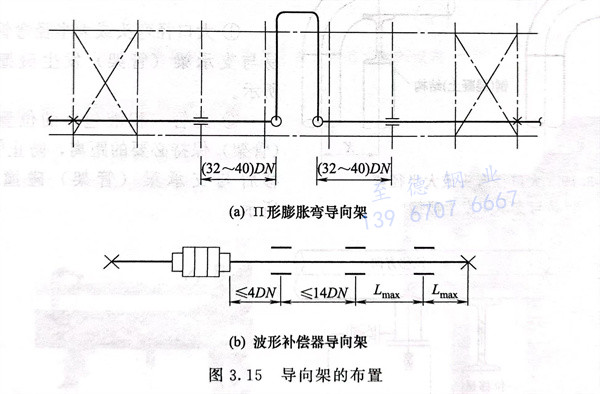

  ③. “II”形膨脹(zhang)彎附近導(dao)向(xiang)架(jia)的設(she)(she)置及(ji)波形補償器附近導(dao)向(xiang)架(jia)的設(she)(she)置見圖3.15。

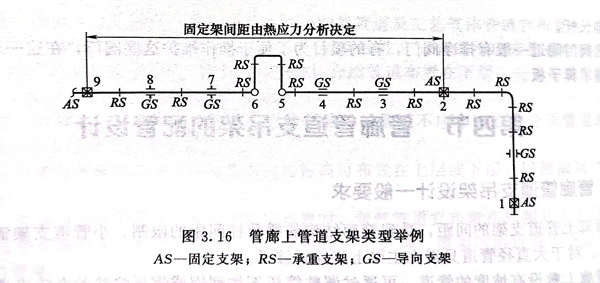

  ④. 設(she)有(you)“II”形(xing)膨脹彎時(shi),如圖3.16所(suo)示(shi),4點(dian)及6~7點(dian)的(de)(de)距離要適當(dang),可(ke)按柔性(xing)分析(xi)決定,同時(shi)考(kao)慮(lv)管道(dao)的(de)(de)橫向位移不(bu)至(zhi)于(yu)太大(da),1~22點(dian)之間管道(dao)應有(you)充(chong)分的(de)(de)柔性(xing)。




四、管(guan)廊上不銹鋼管(guan)道(dao)管(guan)架的設計(ji)

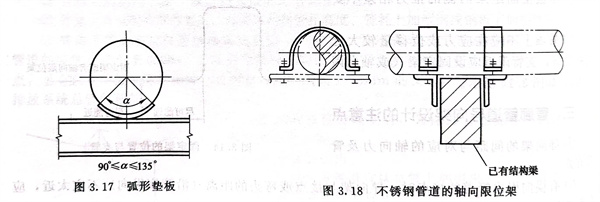

 ①. 管廊上管道的支承時,對于奧(ao)氏(shi)體不銹(xiu)鋼裸管,宜在支點處的管道底部焊與管道材質相同的弧形墊板或墊橡膠板,見圖3.17。




  ②. 不銹鋼管道的固定架(限位架)一般不直接焊到管道上,如圖3.18所示。


五、管廊上管道支架(jia)易碰撞的位置

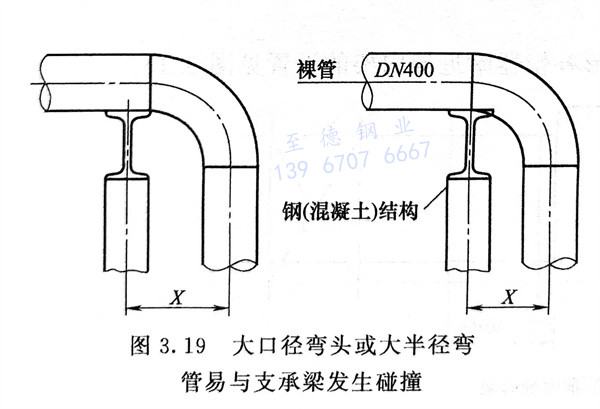

  ①. 大口徑彎(wan)(wan)頭(tou)或大半徑彎(wan)(wan)管(guan)在梁拐彎(wan)(wan)時,易與支承(cheng)梁(管(guan)架(jia))發生碰(peng)撞,如圖3.19所示。

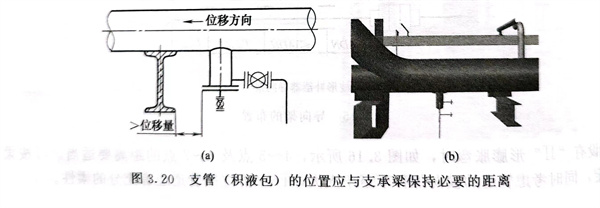

  ②. 支管(guan)(積液包)的位(wei)置應(ying)與支承梁(liang)(管(guan)架(jia))保持必(bi)要(yao)的距離,防止管(guan)子發生熱位(wei)移(yi)后與支承梁(liang)(管(guan)架(jia))碰撞,如圖3.20所示。




六、管廊上管道支吊架需開長圓孔的位置

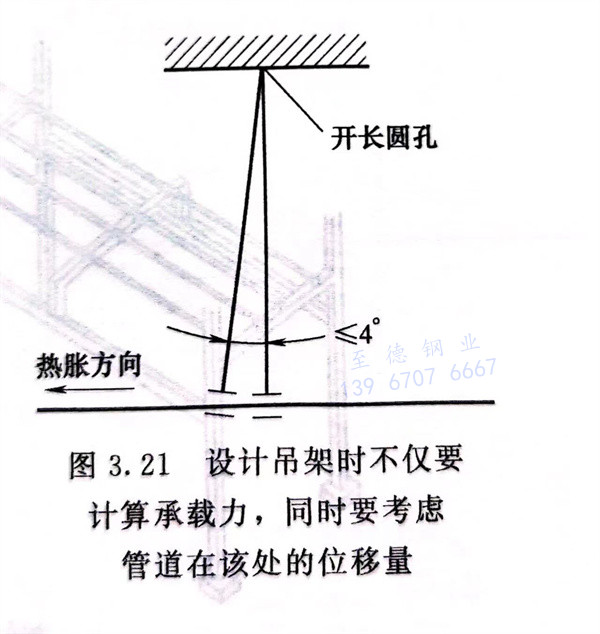

  設計(ji)吊架時(shi)(shi)不僅要計(ji)算承載力,同時(shi)(shi)要考慮管(guan)道在(zai)(zai)該處(chu)的位(wei)移量(liang),如果(guo)吊桿的位(wei)移過大,使得吊桿傾斜超過4°,應該在(zai)(zai)吊桿的生(sheng)根(gen)部位(wei)設置長圓孔(kong),如圖3.21所示。




七、管道出裝置界區前管架的設(she)計(ji)

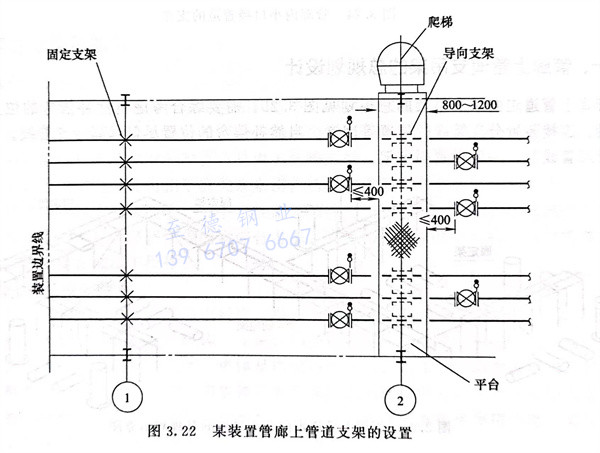

  管道出裝置界區前需要設置固(gu)(gu)定架(jia)(jia)。保護(hu)界區內(nei)閥(fa)門(men)和法蘭連(lian)接(jie)位(wei)置的受力(li)安全。同時固(gu)(gu)定架(jia)(jia)界區內(nei)、外兩側(ce)的設計單位(wei)可以分(fen)別計算應力(li),互相(xiang)不干涉(she),見圖3.22。




八、易(yi)被扭(niu)彎的側縱連(lian)系(xi)梁(liang)計算

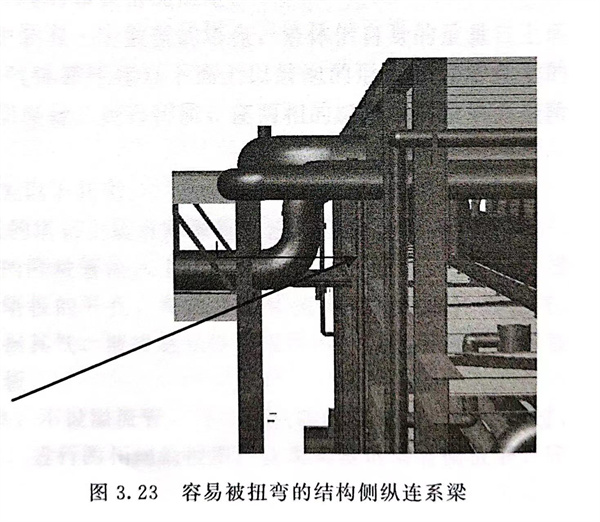

  結構(gou)(gou)側縱連系(xi)梁(liang)經常被管道的支架扭(niu)彎,如圖3.23中箭頭所示(shi)的鋼梁(liang)。某工程(cheng)約定管道符合標準M(力(li)矩(ju))<7.5B(kN·mm)的可以(yi)不(bu)向結構(gou)(gou)專業提轉矩(ju)條件(jian),不(bu)會產生扭(niu)彎的現象,其(qi)中Br為結構(gou)(gou)側縱連系(xi)梁(liang)翼緣寬度。




九、管廊(lang)內小(xiao)口(kou)徑管道的支撐(cheng)

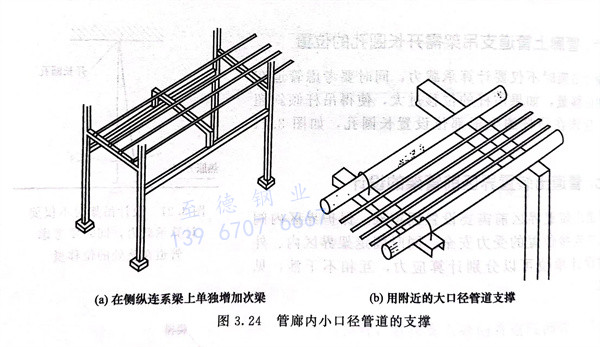

  管(guan)廊的(de)主橫梁間距(ju)較(jiao)大,小(xiao)(xiao)口(kou)徑(jing)管(guan)道的(de)最大允許跨距(ju)較(jiao)小(xiao)(xiao),為了(le)滿足小(xiao)(xiao)口(kou)徑(jing)管(guan)道的(de)支(zhi)撐(cheng)可以采取圖(tu)3.24所(suo)示結構。





十、管(guan)廊(lang)上管(guan)道支吊(diao)架(jia)的總規(gui)劃設計

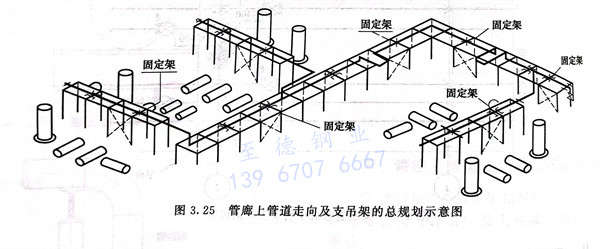

  管(guan)(guan)(guan)(guan)廊上(shang)管(guan)(guan)(guan)(guan)道走向及(ji)支(zhi)吊架的(de)總(zong)規劃見圖(tu)3.25,需要綜合考慮自然(ran)補(bu)償(chang)彎的(de)位置(zhi)(zhi)(zhi)(zhi)、固定(ding)架的(de)位置(zhi)(zhi)(zhi)(zhi)、連接裝置(zhi)(zhi)(zhi)(zhi)分(fen)支(zhi)管(guan)(guan)(guan)(guan)線的(de)位置(zhi)(zhi)(zhi)(zhi)等因素。自然(ran)補(bu)償(chang)彎的(de)位置(zhi)(zhi)(zhi)(zhi)盡量遠(yuan)離分(fen)支(zhi)管(guan)(guan)(guan)(guan)線。裝置(zhi)(zhi)(zhi)(zhi)管(guan)(guan)(guan)(guan)線連接主管(guan)(guan)(guan)(guan)廊管(guan)(guan)(guan)(guan)線前,一(yi)般設置(zhi)(zhi)(zhi)(zhi)固定(ding)架。
