橡膠是一種(zhong)良好的耐酸又耐堿的非金屬防腐蝕材料，特別對(dui)氫氟酸有很好的耐蝕性。
橡(xiang)(xiang)膠(jiao)(jiao)分天(tian)(tian)然橡(xiang)(xiang)膠(jiao)(jiao)和合(he)成橡(xiang)(xiang)膠(jiao)(jiao)兩大類。用于化工(gong)防腐蝕(shi)襯里，以天(tian)(tian)然橡(xiang)(xiang)膠(jiao)(jiao)為(wei)多(duo)，經過硫化處理而成，具有一定的耐熱(re)性(xing)能(neng)、機械(xie)強度和耐蝕(shi)性(xing)能(neng)。它(ta)可分為(wei)軟橡(xiang)(xiang)膠(jiao)(jiao)、半硬橡(xiang)(xiang)膠(jiao)(jiao)和硬橡(xiang)(xiang)膠(jiao)(jiao)三種（表4-20）。

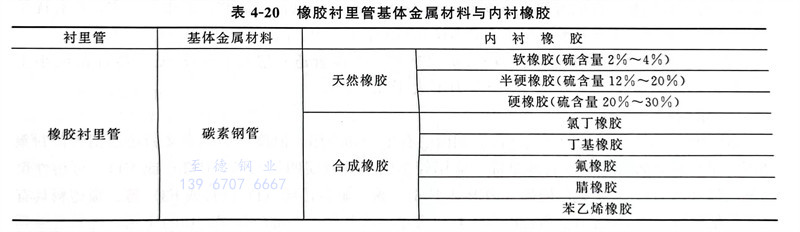

表4-20 橡(xiang)膠襯里管(guan)基體金(jin)屬材(cai)料與內襯橡(xiang)膠
橡膠襯里層的選(xuan)擇(ze)原則(ze)，主要(yao)應(ying)考慮(lv)腐蝕介質的特性、操作條件及具體(ti)施工的可能性。
①. 介質腐(fu)蝕性強，但溫度變化不大，無機(ji)械振(zhen)動的管道(dao)、管件，宜用(yong)1～2層(ceng)硬橡膠，總厚度約為3~6mm。
②. 對于腐蝕性(xing)氣體，為(wei)了避(bi)免氣體的擴(kuo)散滲透作用，用2層硬橡膠襯里(li)為(wei)宜。
③. 凡介(jie)質含(han)有固體懸(xuan)浮物，需考慮耐磨(mo)性時，可采(cai)用厚2mm硬橡膠制作底層，再襯貼所需厚度軟橡膠制作面層。
④. 管(guan)道(dao)、設備(bei)外表面可能經受撞擊時(shi)，可采(cai)用(yong)軟(ruan)橡膠(jiao)制作底層(ceng)，半硬橡膠(jiao)制作面層(ceng)。
⑤. 在真空(kong)條件下，一般不采用軟(ruan)橡膠制(zhi)作底層。
⑥. 在有劇烈振動(dong)的(de)場合(he)，不(bu)能使用橡膠襯里(li)。
⑦. 在同一管件(jian)、設備(bei)上，不(bu)能同時用(yong)硫化(hua)條件(jian)不(bu)同的兩種硬橡(xiang)膠(jiao)或軟橡(xiang)膠(jiao)進行橡(xiang)膠(jiao)襯里。
1. 使用(yong)溫度(du)
硬橡(xiang)膠(jiao)(jiao)襯里長期使(shi)(shi)用溫(wen)度為(wei)0～65℃，短時間加(jia)熱(re)(re)允(yun)許(xu)提高至80℃；半硬橡(xiang)膠(jiao)(jiao)、軟(ruan)橡(xiang)膠(jiao)(jiao)及硬橡(xiang)膠(jiao)(jiao)復合襯里的使(shi)(shi)用溫(wen)度為(wei)-25～75℃，軟(ruan)橡(xiang)膠(jiao)(jiao)襯里短時間加(jia)熱(re)(re)允(yun)許(xu)提高至100℃。
根據目前資源，天然橡(xiang)膠(jiao)、順丁橡(xiang)膠(jiao)、丁基(ji)橡(xiang)膠(jiao)等制作軟橡(xiang)膠(jiao)襯(chen)里，使(shi)用(yong)溫度約為-60～＋65℃；丁腈(jing)橡(xiang)膠(jiao)、丁苯橡(xiang)膠(jiao)、乙丙橡(xiang)膠(jiao)等也可在-30～＋50℃的情況下制作襯(chen)里使(shi)用(yong)。
橡(xiang)(xiang)(xiang)膠的使用(yong)壽命(ming)與(yu)使用(yong)溫度有關，溫度過高(gao)，會(hui)加速橡(xiang)(xiang)(xiang)膠的老化，破(po)壞橡(xiang)(xiang)(xiang)膠與(yu)金(jin)(jin)屬(shu)間的結(jie)合力，導(dao)致(zhi)脫落：溫度過低，橡(xiang)(xiang)(xiang)膠會(hui)失去彈(dan)性（橡(xiang)(xiang)(xiang)膠的線脹系數比(bi)金(jin)(jin)屬(shu)大3倍）。由于兩種基材(cai)收(shou)縮(suo)不一，導(dao)致(zhi)應力集中而拉裂橡(xiang)(xiang)(xiang)膠層(ceng)。由于軟(ruan)橡(xiang)(xiang)(xiang)膠的彈(dan)性比(bi)硬橡(xiang)(xiang)(xiang)膠好(hao)，故它的耐寒性也較好(hao)。
2. 使用壓(ya)力(li)
一般用于(yu)壓(ya)力低于(yu)0.6MPa、真空度不大于(yu)80kPa的(de)場合(he)。橡膠襯(chen)里的(de)管件有彎(wan)頭、三通(tong)、四通(tong)等。襯(chen)膠管子與(yu)管件均應(ying)用焊接法蘭連接。
