排水(shui)用灰鑄鐵W型管件結(jie)構型式與(yu)尺(chi)寸如(ru)下(xia)：

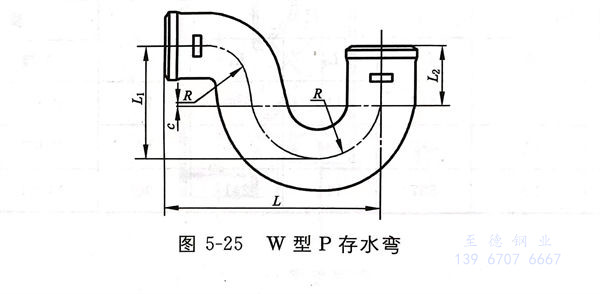

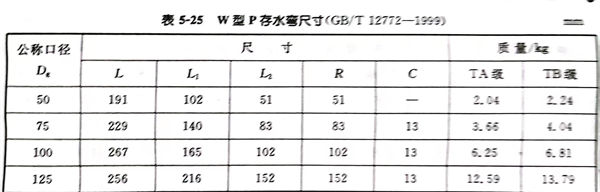

W型(xing) P 存水彎型(xing)式見圖 5-25，尺寸見表(biao) 5-25。

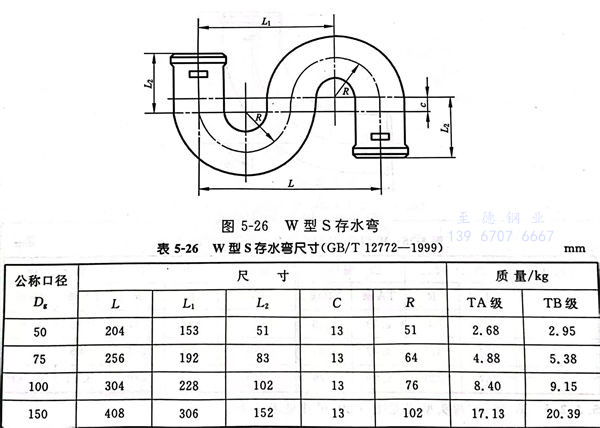

W型(xing) S 存水彎型(xing)式見圖(tu) 5-26，尺寸見表(biao) 5-26。

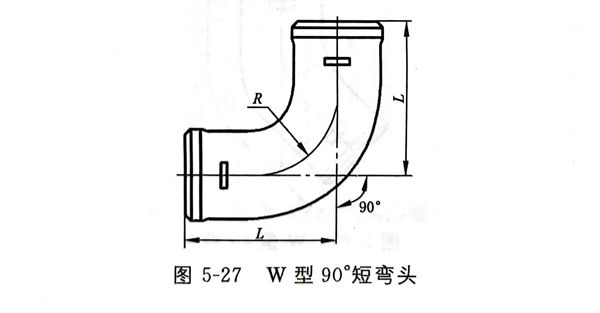

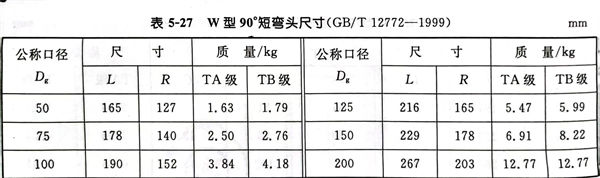

W型(xing) 90°短彎頭型(xing)式見圖 5-27，尺寸(cun)見表 5-27。

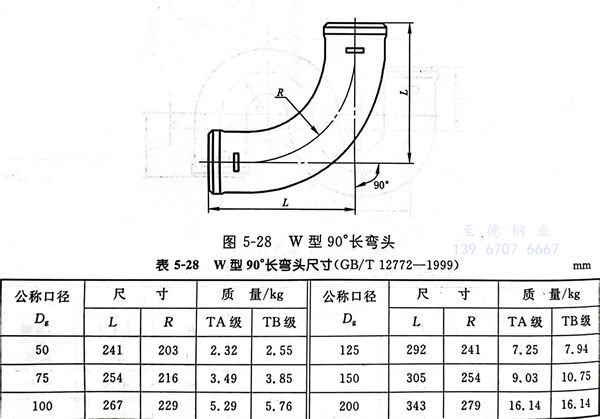

W型 90°長彎頭型式見圖 5-28，尺寸見表(biao) 5-28。

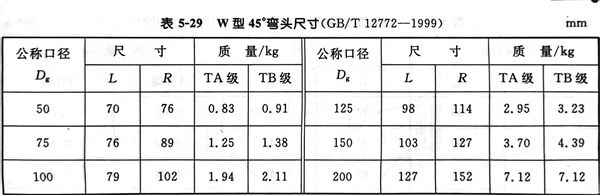

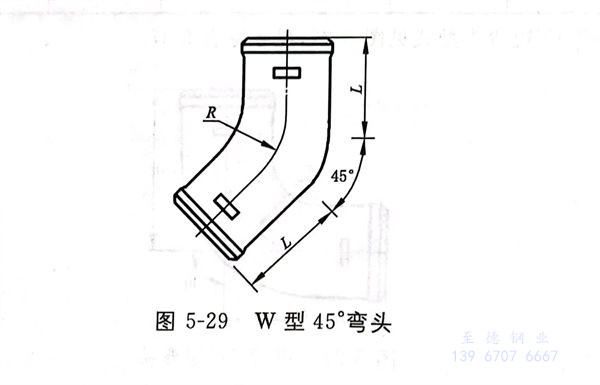

W型(xing) 45°彎(wan)頭型(xing)式見圖 5-29，尺(chi)寸見表 5-29。

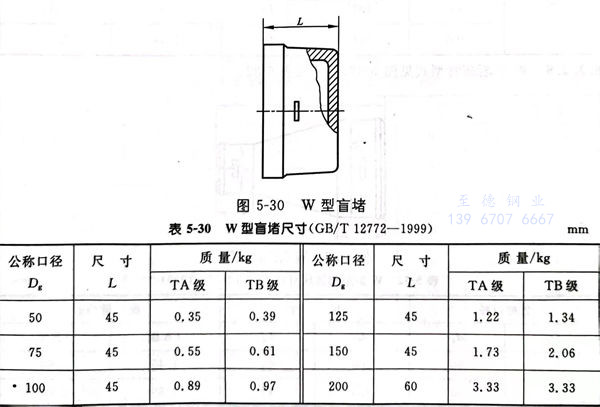

W型 盲堵型式見圖 5-30，尺寸見表 5-30。

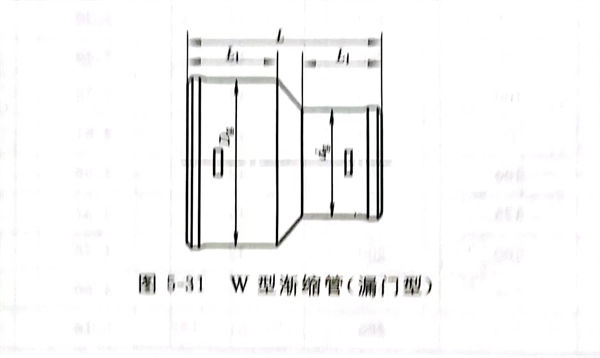

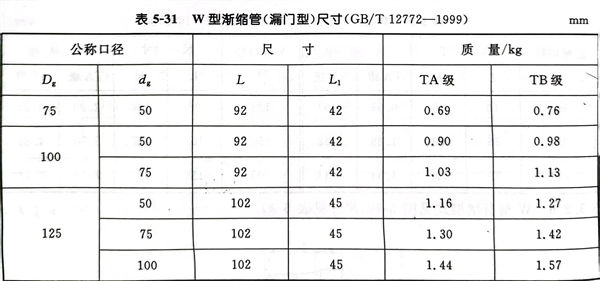

W型(xing) 漸縮管（漏門型(xing)）型(xing)式見(jian)圖 5-31，尺寸見(jian)表 5-31。

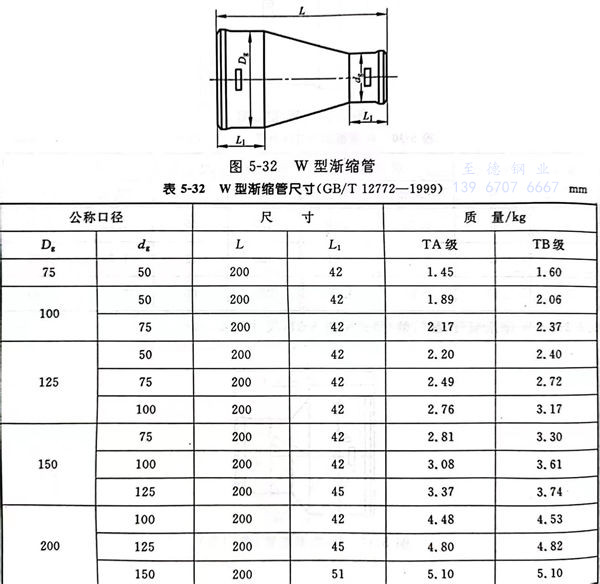

W型 漸縮管型式見圖(tu) 5-32，尺寸見表 5-32。

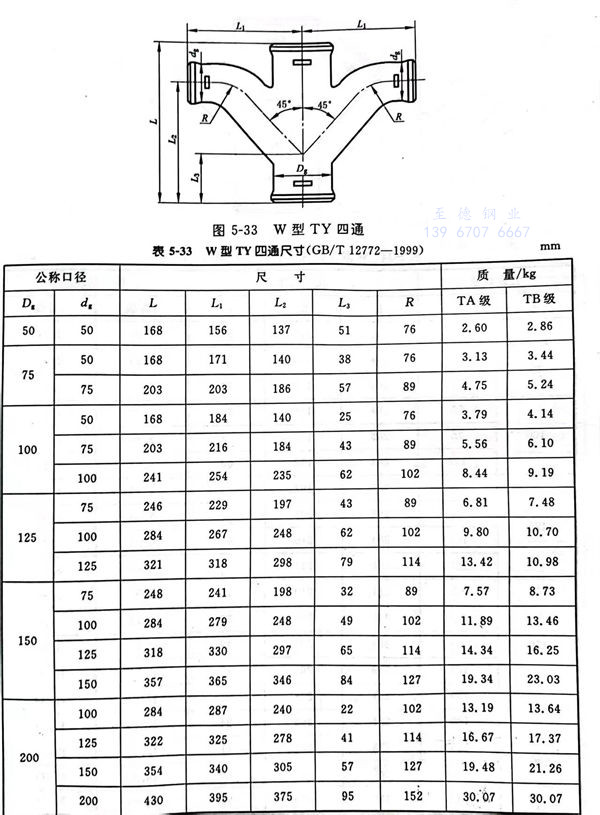

W型(xing) TY四通型(xing)式見(jian)(jian)圖 5-33，尺(chi)寸見(jian)(jian)表 5-33。

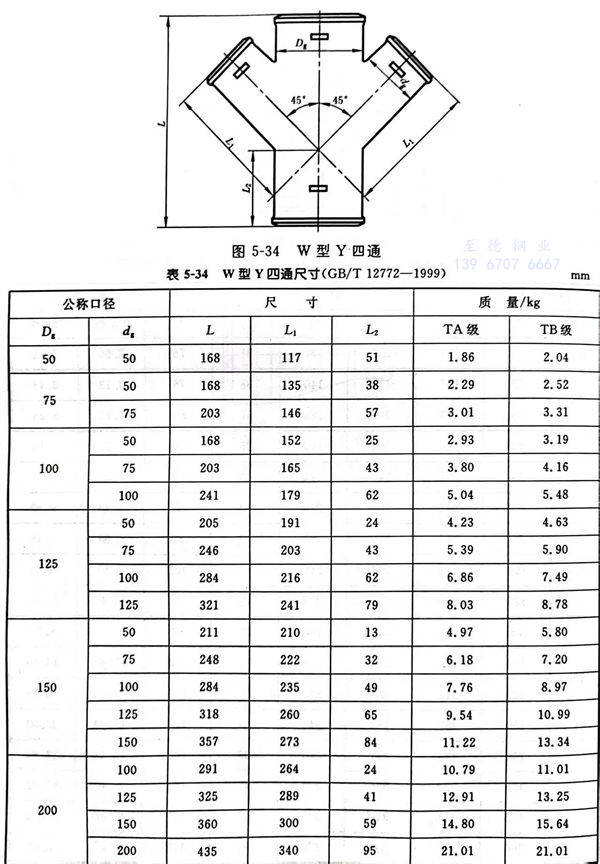

W型(xing) Y四通型(xing)式見(jian)圖 5-34，尺寸(cun)見(jian)表 5-34。

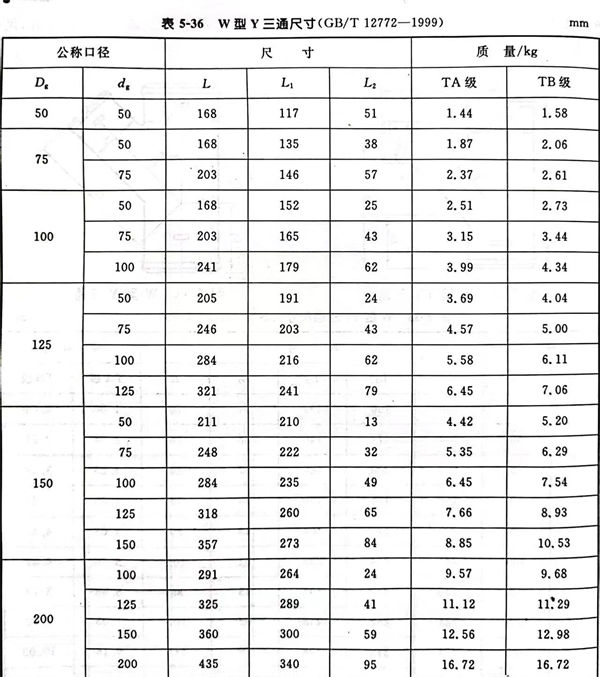

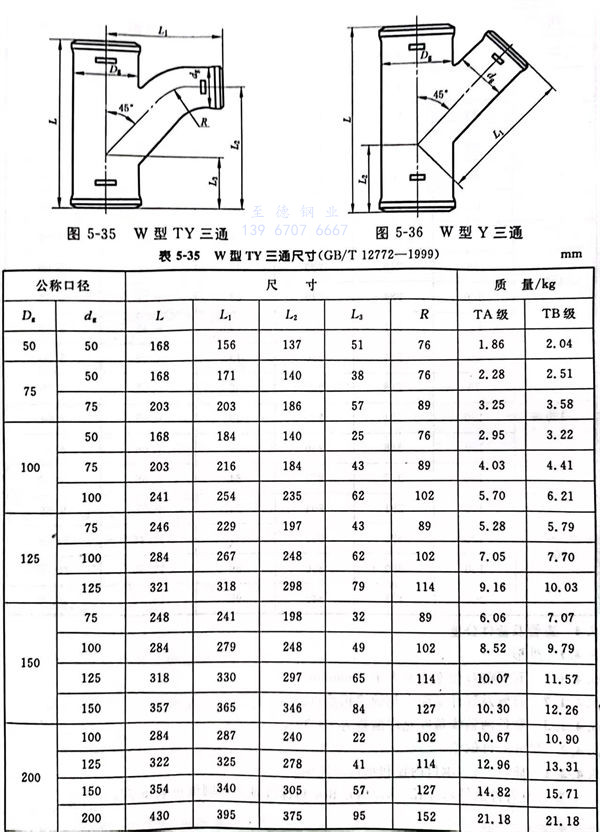

W型(xing) TY三通型(xing)式見(jian)(jian)圖 5-35，尺寸(cun)見(jian)(jian)表 5-35。W型(xing) Y三通型(xing)式見(jian)(jian)圖 5-36，尺寸(cun)見(jian)(jian)表 5-36。
