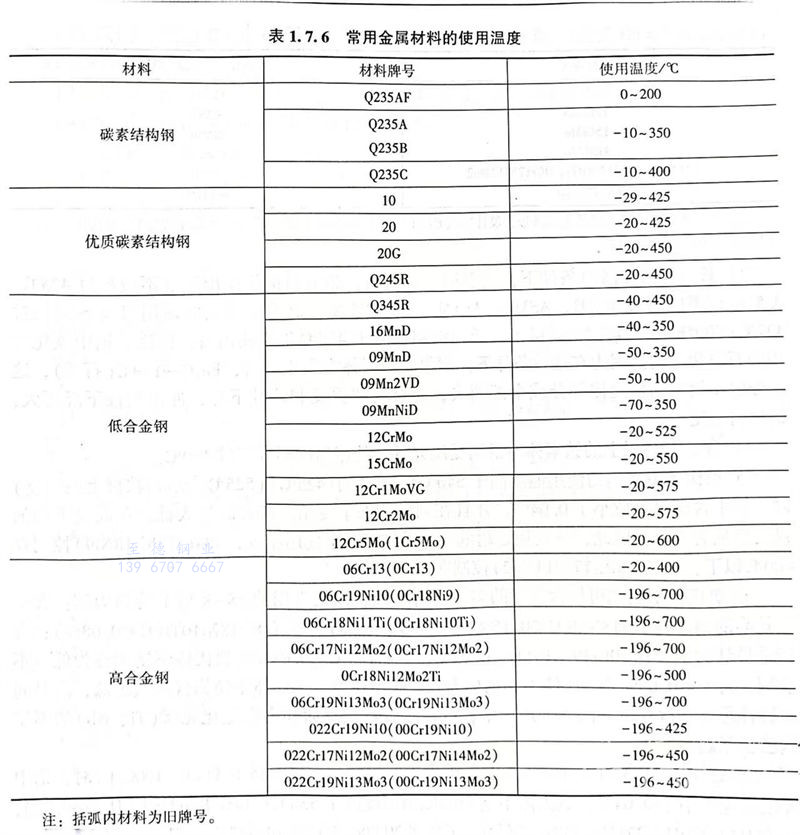

1. 配管設(she)計常用(yong)金(jin)屬材(cai)料(liao)的(de)使用(yong)溫度見表1.7.6。
注：括(kuo)弧內材料為舊(jiu)牌號。
2. 設計條件下(xia)，非標(biao)準管(guan)道組成件的(de)計算(suan)應(ying)力，不應(ying)超過管(guan)道設計溫度下(xia)材料的(de)許用應(ying)力。
設計溫度(du)下和試驗條件下的管道(dao)(dao)應力的計算參(can)見GB 150《壓力容器》、GB 50316《工業金屬管道(dao)(dao)設計規(gui)范(fan)(fan)》、GB 50251《輸氣管道(dao)(dao)工程設計規(gui)范(fan)(fan)》和SH／T 3501《石(shi)油化工有(you)毒(du)、可燃介(jie)質(zhi)管道(dao)(dao)工程施工及驗收規(gui)范(fan)(fan)》。不同規(gui)范(fan)(fan)的計算公(gong)式(shi)略有(you)不同，計算時(shi)應注意(yi)。
3. 高溫管道鋼材，應符合下列要求：
①. 高溫壓(ya)力管(guan)道(dao)受(shou)壓(ya)元件的(de)鋼材使用(yong)溫度，不應(ying)(ying)超過現行GB 50316《工業金屬(shu)管(guan)道(dao)設計規(gui)(gui)范(fan)》和GB／T 20801.2《壓(ya)力管(guan)道(dao)規(gui)(gui)范(fan) 工業管(guan)道(dao) 第2部分：材料(liao)》中規(gui)(gui)定的(de)材料(liao)許用(yong)應(ying)(ying)力值所對(dui)應(ying)(ying)的(de)溫度上限(xian)。

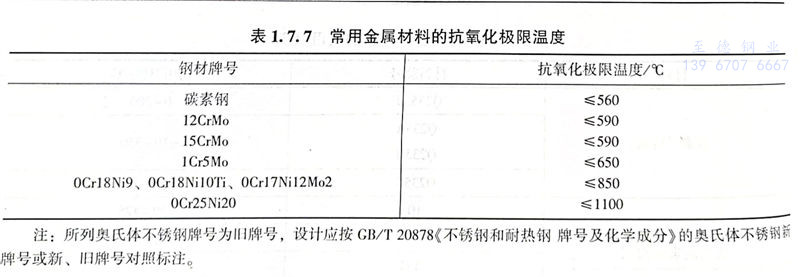

②. 非受壓元(yuan)件的鋼材(cai)使用(yong)溫(wen)(wen)度(du)，不應超過鋼材(cai)的極限氧化溫(wen)(wen)度(du)。常用(yong)金屬材(cai)料的抗(kang)氧化極限溫(wen)(wen)度(du)參見表1.7.7。
③. 長期使用在高溫條件下，碳素鋼、碳錳鋼、低溫鎳鋼的使用溫度不應超過425℃，0.5Mo鋼不應超過468℃，ASME、ASTM標準規定碳素鋼和碳錳鋼的使用溫度不應超過427℃（800°F）；碳素鋼、碳錳鋼、低溫鎳鋼在高于425℃長期使用時，應注意鋼中碳化物相的石墨化傾向。因為在這種條件下，鋼中的滲碳體會發生分解，Fe3C→Fe＋C（石石墨），這一分解使鋼中的珠光體部分或全部消失，使材料的強度和塑性下降，沖擊韌性下降更大，鋼材明顯變脆。
④. 含鉻12％以上的鐵素體不銹鋼受壓元件，使用溫度不宜超過400℃。
⑤. 奧氏體不銹鋼的使用溫度高于540℃（鑄件高于425℃）（525℃為培訓教材上的溫度）時，鋼中含碳量不應小于0.04％，并且在固溶狀態下使用。若含碳量太低，在高溫下鋼的強度會顯著下降。因此，一般規定超低碳奧氏(shi)體不銹鋼使用溫度，304L（00Cr18Ni9）控制在400℃以下，316L（00Cr17Ni14Mo2）控制在450℃以下。
⑥. 奧(ao)氏(shi)體(ti)不(bu)(bu)(bu)銹鋼(gang)(gang)(gang)可按(an)含(han)(han)碳(tan)(tan)量的(de)(de)(de)(de)多少進(jin)行分類，以(yi)最常用(yong)的(de)(de)(de)(de)18-8型不(bu)(bu)(bu)銹鋼(gang)(gang)(gang)為例：含(han)(han)碳(tan)(tan)量較(jiao)高的(de)(de)(de)(de)鋼(gang)(gang)(gang)號(hao)(hao)有1Cr18Ni9（C≤0.15％）；含(han)(han)碳(tan)(tan)量較(jiao)低(di)的(de)(de)(de)(de)鋼(gang)(gang)(gang)號(hao)(hao)有0Cr18Ni10Ti（C≤0.08％）；含(han)(han)碳(tan)(tan)量最低(di)的(de)(de)(de)(de)鋼(gang)(gang)(gang)號(hao)(hao)有00Cr19Ni10（C≤0.03％）。通常將C≤0.08％的(de)(de)(de)(de)奧(ao)氏(shi)體(ti)不(bu)(bu)(bu)銹鋼(gang)(gang)(gang)稱為低(di)碳(tan)(tan)不(bu)(bu)(bu)銹鋼(gang)(gang)(gang)，將C≤0.03％的(de)(de)(de)(de)奧(ao)氏(shi)體(ti)不(bu)(bu)(bu)銹鋼(gang)(gang)(gang)稱為超低(di)碳(tan)(tan)不(bu)(bu)(bu)銹鋼(gang)(gang)(gang)。奧(ao)氏(shi)體(ti)不(bu)(bu)(bu)銹鋼(gang)(gang)(gang)含(han)(han)碳(tan)(tan)量越低(di)，耐晶間腐蝕(shi)性越好(hao)。故在耐晶間腐蝕(shi)用(yong)途(tu)中(zhong)，以(yi)往含(han)(han)碳(tan)(tan)量較(jiao)高而(er)加有穩定(ding)化元(yuan)素（Ti、Nb）的(de)(de)(de)(de)不(bu)(bu)(bu)銹鋼(gang)(gang)(gang)已實(shi)際趨向淘汰。
⑦. ASME B31.3《工藝管道》規定奧氏體不銹鋼的使用溫度高于538℃（1000°F）時，鋼中含碳量應不小于0.04％，奧氏體不銹鋼的使用溫度高于538℃（1000°F）時選用H型不銹鋼，如304H、310H、321H、347H不(bu)銹鋼。GB／T 20878《不銹鋼和耐熱鋼 牌號及化學成分》有和ASTM標準相對應的H型不銹鋼和耐熱鋼牌號，但該標準規定的牌號及化學成分只適用于制、修訂不銹鋼和耐熱鋼（包括鋼錠和半成品）產品標準時采用。選用國產H型不銹鋼時應按照相應的不銹鋼產品標準選用。國產H型不銹鋼規定含碳量為0.04％～0.10％，并沒有對鋼材晶粒度做出要求。ASTM標準對H型奧氏體不銹鋼除規定含碳量為0.04％～0.10％外，對晶粒度也做出了規定要求。以上是我國奧氏體不銹鋼和ASTM標準奧氏體不銹鋼一個較大的不同之處，設計選用時應予以注意。低碳奧氏體不銹鋼高溫使用的附加要求按GB／T 20801.2《壓力管道規范 工業管道 第2部分：材料》的規定。
