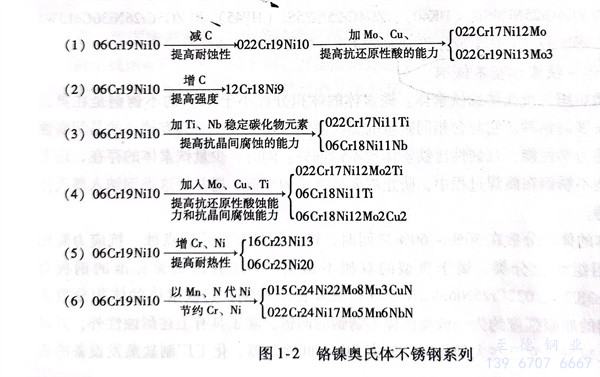

它的顯微組織為奧氏體。它是在高鉻不銹鋼中添加適當的鎳（鎳的質量分數為8％～25％）而形成的，具有奧氏體組織的不(bu)銹鋼以Cr18Ni9鐵基合金為基礎，在此基礎上隨著不同的用途，發展成圖1-2所示的鉻鎳奧氏體不銹鋼系列。


圖 2.jpg


  奧氏體型不(bu)銹鋼(gang)(gang)不(bu)能利(li)用熱處(chu)理(li)使晶粒細(xi)化，也不(bu)能經(jing)過淬火來提高其(qi)硬度(du)(du)。這類鋼(gang)(gang)的(de)冷加工硬化程度(du)(du)高，通常(chang)沒(mei)有磁(ci)(ci)性(xing)，經(jing)過冷作可在鋼(gang)(gang)內析出少量鐵素體或馬氏體組織(zhi)，也會出現少量磁(ci)(ci)性(xing)。


  奧氏(shi)體(ti)(ti)型(xing)(xing)不(bu)銹鋼(gang)一(yi)般(ban)屬于耐(nai)(nai)蝕(shi)鋼(gang)，是應(ying)用最廣泛的(de)(de)(de)(de)(de)一(yi)類鋼(gang)，其中以(yi)18-8型(xing)(xing)不(bu)銹鋼(gang)最有代表性(xing)(xing)(xing)，它是有較好(hao)(hao)的(de)(de)(de)(de)(de)力學性(xing)(xing)(xing)能(neng)(neng)，便于進行機械(xie)加(jia)工(gong)、沖壓和(he)(he)焊接。在(zai)氧(yang)化(hua)性(xing)(xing)(xing)環境(jing)中具有優良的(de)(de)(de)(de)(de)耐(nai)(nai)蝕(shi)性(xing)(xing)(xing)和(he)(he)良好(hao)(hao)的(de)(de)(de)(de)(de)耐(nai)(nai)熱性(xing)(xing)(xing)能(neng)(neng)。但對溶液(ye)中含(han)有氯離子（Cl）的(de)(de)(de)(de)(de)介質(zhi)特別(bie)敏感，易于發生應(ying)力腐(fu)蝕(shi)。如果在(zai)18-8型(xing)(xing)不(bu)銹鋼(gang)中，適當減少些(xie)鎳和(he)(he)鉻的(de)(de)(de)(de)(de)含(han)量，可得(de)到常溫(wen)下(xia)不(bu)穩定(ding)的(de)(de)(de)(de)(de)奧氏(shi)體(ti)(ti)組(zu)織(zhi)(zhi)，若再(zai)經冷加(jia)工(gong)則(ze)容(rong)易產生馬氏(shi)體(ti)(ti)組(zu)織(zhi)(zhi)，使這種鋼(gang)變(bian)得(de)強度高、硬度大(da)而(er)稍脆；反之，適當增加(jia)一(yi)些(xie)鎳和(he)(he)鉻，就(jiu)能(neng)(neng)獲得(de)穩定(ding)的(de)(de)(de)(de)(de)奧氏(shi)體(ti)(ti)組(zu)織(zhi)(zhi)，同(tong)時(shi)(shi)也可改善冷加(jia)工(gong)性(xing)(xing)(xing)能(neng)(neng)。在(zai)這類鋼(gang)中添加(jia)鈦和(he)(he)鈮時(shi)(shi)，能(neng)(neng)提(ti)高其抗(kang)晶間腐(fu)蝕(shi)能(neng)(neng)力；添加(jia)鉬、銅和(he)(he)鈦，則(ze)能(neng)(neng)提(ti)高其在(zai)還原性(xing)(xing)(xing)酸中的(de)(de)(de)(de)(de)耐(nai)(nai)蝕(shi)性(xing)(xing)(xing)，同(tong)時(shi)(shi)也提(ti)高其抗(kang)晶間腐(fu)蝕(shi)的(de)(de)(de)(de)(de)能(neng)(neng)力；為(wei)了改善18-8型(xing)(xing)不(bu)銹鋼(gang)的(de)(de)(de)(de)(de)切(qie)削性(xing)(xing)(xing)能(neng)(neng)，往(wang)往(wang)還要添加(jia)一(yi)些(xie)磷、硫及硒等元素。18-8型(xing)(xing)不(bu)銹鋼(gang)按其化(hua)學成(cheng)分中碳(tan)含(han)量的(de)(de)(de)(de)(de)不(bu)同(tong)又分為(wei)三個(ge)等級：一(yi)般(ban)含(han)碳(tan)量［w（C）≤0.15％］、低(di)碳(tan)級［w（C）≤0.08％］和(he)(he)超低(di)碳(tan)級［w（C）≤0.03％］。


  部分奧氏體型不銹鋼可作為耐熱鋼使用，這是由于奧氏體的再結晶溫度高，鐵和其他元素的原子在其中的擴散系數小，故其強化穩定性比鐵素體高。用于工作溫度高于650℃的熱強鋼多系奧氏體材料，是以奧氏體型不銹鋼為基礎添加一些提高熱強性的合金元素而成。它們既可作為耐蝕鋼使用，也可作為耐熱鋼使用。列入我國國家標準牌號的有12Cr18Ni9、06Cr18Ni11Nb、06Cr23Ni13等。為了提高鋼的熱強性、抗氧化性和抗滲碳性，在06Cr25Ni20基礎上加入鉬、氮，研制出022Cr25Ni22Mo2N作為在更高溫度下抗氧化的奧氏體型不銹鋼。化工設備中的爐管，既要求具有耐蝕性又要求在高溫下工作，往往選用鑄造或電渣熔鑄的奧氏體為基體的（同時存在多種碳化物）不銹耐熱鋼或耐熱合金，如ZG4Cr25Ni20Si2（HK40）、ZG4Cr25Ni35Si（HP45）和ZG5Cr26Ni36Co15W5（Supertherm）等牌號（其化學成分和力學性能見表4-45和表4-46）。
