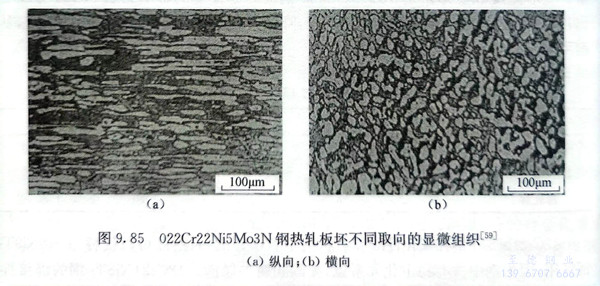

SAF 3207 HD、S33207、022Cr32Ni7Mo4N 也是一種特超級雙相不銹鋼。該鋼是為解決深海管道纜的苛刻需求而開發的。由于該鋼中Cr、N含量的提高，使其具有更高的強度以承受更高的外加載荷，又具有更加優異的耐蝕性以適應更加苛刻的腐蝕介質的需求。該鋼的化學成分保證了其組織結構的穩定性。該鋼的正常顯微組織中奧氏體和鐵素體含量各占約50％，其固溶態的縱向和橫向的顯微組織與圖9.85相似。

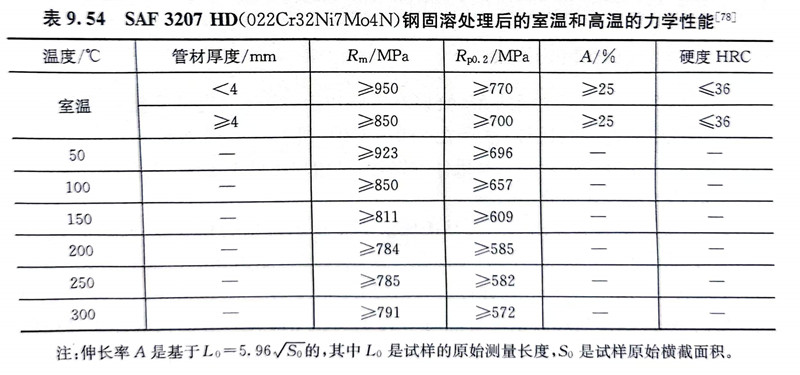

 SAF 3207 HD、S33207、022Cr32Ni7Mo4N 特(te)超級雙相(xiang)鋼的強(qiang)度(du)在雙相(xiang)不銹(xiu)鋼中是最高(gao)(gao)的。表9.54為SAF 3207 HD鋼固溶(rong)處理后(hou)的室溫(wen)和(he)高(gao)(gao)溫(wen)力學性(xing)能。溫(wen)度(du)升高(gao)(gao)時，隨屈服強(qiang)度(du)的下(xia)降，鋼的伸(shen)長率變化不大(da)，這(zhe)是由(you)于該(gai)(gai)鋼具(ju)有兩相(xiang)的微(wei)觀結構(gou)所致。SAF 3207 HD鋼還(huan)具(ju)有良好的沖(chong)(chong)擊(ji)韌性(xing)，其韌脆轉變溫(wen)度(du)低(di)于-50℃，在-50℃時，鋼的沖(chong)(chong)擊(ji)功達到80J。由(you)于該(gai)(gai)鋼具(ju)有高(gao)(gao)的強(qiang)度(du)和(he)良好的塑性(xing)，可使構(gou)件壁厚減(jian)薄(bo)，重量(liang)減(jian)輕，從而使設備總成本下(xia)降。

 SAF 3207 HD、S33207、022Cr32Ni7Mo4N 特超級雙相鋼的PREN可達50以上，較超級雙相不銹鋼具有更加優良的耐點蝕和耐縫隙腐蝕性能。該鋼用做深海管道纜能承受低周和高周疲勞。在低應變區，由于鋼的疲勞壽命主要受強度控制，高強度的SAF 3207 HD鋼的壽命高于SAF 2507鋼，而在高應變區，鋼的疲勞壽命主要受鋼的塑性控制，與S32750雙相不銹鋼相比，該鋼未顯示出優越性，原因是兩者的塑性相近。該鋼在人工海水中的腐蝕疲勞壽命要低于在空氣中的疲勞壽命，但相差不大，這是由于該鋼具有高的耐海水腐蝕的性能。

 SAF 3207 HD、S33207、022Cr32Ni7Mo4N 特超級雙相鋼的管件一(yi)般以熱處理狀態供貨，其固溶(rong)處理溫度為(wei)1040～1140℃，保溫一(yi)定(ding)時間(jian)后在空氣(qi)、保護(hu)氣(qi)氛或(huo)水中快冷(leng)。該鋼具(ju)有(you)良(liang)好的焊接(jie)性能。

 SAF 3207 HD、S33207、022Cr32Ni7Mo4N 特超級雙相鋼的高強度和高腐蝕疲勞性能，以及優異的耐腐蝕性能，使其可以滿足水深近2500m，壓力高于15000psi（1psi≈6.89×103Pa）的油田管道纜的需求（制造長度已達2500m），并使其在海水和含Cl^-介質中的應用范圍進一步擴大。
