SAF 2906、S32906、022Cr29Ni6Mo2CuN 超級雙相鋼是對022Cr25Ni7Mo4N雙相鋼的進一步改進，與之相比，鉬含量有所降低，其耐點蝕的PREN略低，典型成分的PREN仍可達41，但成分更加平穩。該鋼在固溶態具有α／γ近于1的比例，但經過各種高溫處理后，在冷卻過程中會有金屬間化合物和氮化物的沉淀，但與022Cr25Ni7Mo4N 雙相不銹鋼比較，由于鉬含量低、氮含量高，減緩了σ等相的形成，熱穩定性有所改善。

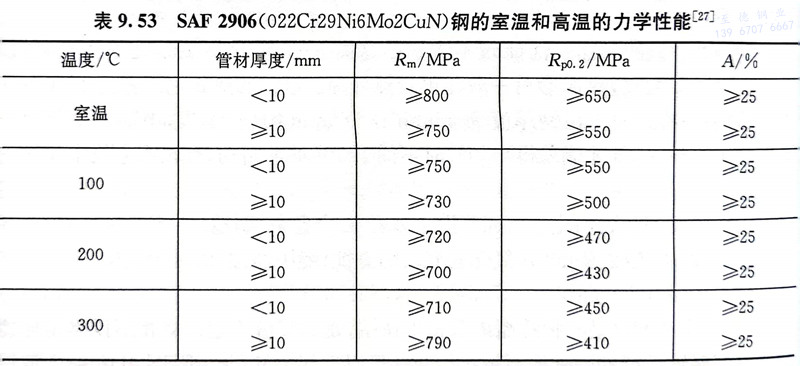

 SAF 2906、S32906、022Cr29Ni6Mo2CuN 超級雙相鋼的強度約為普通鉻鎳奧氏體(ti)不銹(xiu)鋼的3倍，表9.53為SAF 2906鋼的室溫和高溫力學性能。SAF 2906鋼有良好的沖擊韌性，其韌脆轉變溫度約在-100℃，在-50℃時的沖擊功仍可達到120J。


表 53.jpg


 SAF 2906、S32906、022Cr29Ni6Mo2CuN 超級雙相(xiang)鋼的(de)鉻含量高，因此在岢性介質中有優良(liang)的(de)耐蝕性能(neng)(neng)，該(gai)鋼還具(ju)(ju)有良(liang)好(hao)(hao)的(de)耐氯(lv)化物(wu)應力腐蝕的(de)性能(neng)(neng)，并具(ju)(ju)有良(liang)好(hao)(hao)的(de)耐點蝕和(he)耐縫(feng)隙腐蝕的(de)性能(neng)(neng)。該(gai)鋼的(de)強(qiang)度(du)高，冷成形(xing)需要更大的(de)外力。該(gai)鋼的(de)焊(han)接(jie)性能(neng)(neng)良(liang)好(hao)(hao)，由于焊(han)接(jie)熱(re)影響區有＇相(xiang)形(xing)成，故焊(han)縫(feng)有良(liang)好(hao)(hao)的(de)韌性、強(qiang)度(du)和(he)耐蝕性。SAF 2906鋼的(de)固溶處理溫(wen)度(du)為1040～1080℃，保溫(wen)后快冷，根據截面尺(chi)寸可水冷或空冷。


 SAF 2906、S32906、022Cr29Ni6Mo2CuN 超級(ji)雙相鋼的主要用(yong)于苛性鈉生(sheng)產中(zhong)(zhong)包括蒸發(fa)器(qi)用(yong)管在內的管線系統用(yong)管，氧化鋁生(sheng)產中(zhong)(zhong)熱交(jiao)換(huan)器(qi)管和(he)氧化鋯廠中(zhong)(zhong)一些裝置中(zhong)(zhong)的管路，以及對點(dian)蝕和(he)縫隙腐蝕有高耐蝕需求的設備和(he)構件。
