UR52N、022Cr25Ni6.5Mo3.5CuN 雙相(xiang)鋼(gang)與022Cr25Ni7Mo4N（SAF 2507）相比，鉬含量稍低，但加入了約1.5％的Cu，使其耐還原性介質，如耐硫酸腐蝕等的性能有明顯增加，在一些環境中，耐點蝕、耐縫隙腐蝕的性能也有改善。UR52N＋的PREN≥40。

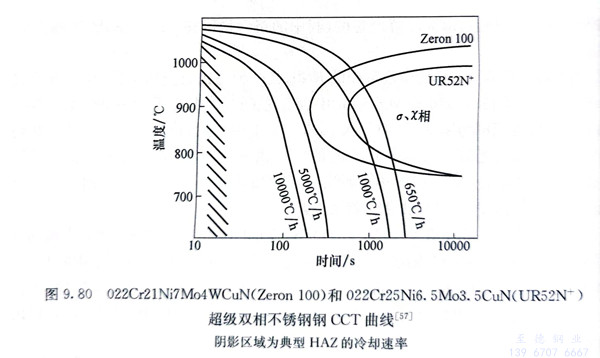

 UR52N、022Cr25Ni6.5Mo3.5CuN 雙相鋼經適宜的固溶處理后的組織具有a／y近于1的雙相結構，從該鋼的CCT曲線（圖9.80）可以看出，當冷卻速率不超過1000℃／h，會有σ、X等金屬間相析出。由于該鋼中不含鎢，故其金屬間相析出的敏感性要低于022Cr25Ni7Mo4WCuN（Zeron 100）。該鋼經固溶處理后的室溫力學性能：R_m＝840MPa、Rp_0.2＝650MPa、A＝30％、HRC＝25、KV2=120J。

 UR52N、022Cr25Ni6.5Mo3.5CuN 雙相鋼的耐全面腐蝕性能優于SAF 2507和Zeron 100等超級雙相不銹鋼，在工業磷酸中優于超級奧氏體不銹鋼URB66，其耐點蝕和耐縫隙腐蝕的性能高于含氮較低的UR52N鋼。UR52N＋鋼耐應力腐蝕性能比奧氏體不銹鋼316L要好得多。

 UR52N、022Cr25Ni6.5Mo3.5CuN 雙相鋼(gang)的熱(re)(re)(re)(re)加工性能(neng)(neng)較不含銅的這類(lei)鋼(gang)稍差(cha)，熱(re)(re)(re)(re)加工溫(wen)度(du)不宜(yi)(yi)太(tai)高(gao)，以1000～1150℃為宜(yi)(yi)，熱(re)(re)(re)(re)成形后一般需再經熱(re)(re)(re)(re)處理(li)。該(gai)鋼(gang)的熱(re)(re)(re)(re)處理(li)工藝為1100℃加熱(re)(re)(re)(re)，保溫(wen)后急冷。對于(yu)該(gai)鋼(gang)厚(hou)度(du)為35mm和150mm的中、厚(hou)板(ban)，中部的冷卻速率要不低于(yu)5000℃／h才(cai)能(neng)(neng)獲得-50℃時不低于(yu)50J的沖(chong)擊(ji)功，且沒有金屬(shu)中間相的析出(chu)。
