022Cr19Ni5Mo3Si2N 雙相鋼系引自瑞典的3RE60＋N。3RE60是20世紀60年代初瑞典開發的牌號，是最早應用的Cr18型雙相(xiang)不銹鋼，鋼的氮含量不大于0.06％。為了調整相比例和提高耐孔蝕性能，氮含量增加至0.12％，牌號為3RE60+N。

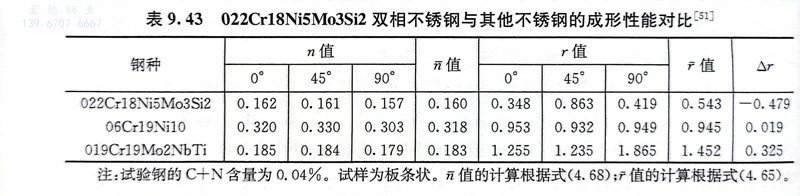

 該鋼的熱(re)塑(su)性較(jiao)好(hao)，熱(re)加(jia)工范圍較(jiao)寬，在900～1200℃均能變形(xing)，其(qi)冷(leng)成形(xing)性和冷(leng)加(jia)工性較(jiao)奧氏體鋼差(cha)，與超(chao)低碳的鐵素(su)體鋼相(xiang)近，其(qi)r值(zhi)、n值(zhi)、Δr可(ke)參考表9.43。

 該(gai)鋼(gang)(gang)的(de)(de)正常固溶溫(wen)度為980～1050℃，可(ke)(ke)(ke)獲得適宜的(de)(de)相(xiang)比例和(he)良(liang)好的(de)(de)綜(zong)合力學性(xing)能，消除應力和(he)軟化處理(li)亦可(ke)(ke)(ke)選用此工藝。該(gai)鋼(gang)(gang)在300～950℃加熱，有σ、x等(deng)脆性(xing)相(xiang)的(de)(de)析(xi)出，降低鋼(gang)(gang)的(de)(de)韌性(xing)和(he)耐腐蝕(shi)性(xing)。該(gai)鋼(gang)(gang)還有良(liang)好的(de)(de)可(ke)(ke)(ke)焊性(xing)。

該鋼的耐點蝕性能優于06Cr19Ni10（304）和022Cr17Ni12Mo2（316L）鋼，是一種耐應力腐蝕的專用不銹鋼，但在高濃度的MgCl₂溶液中卻有較高的應力腐蝕破裂敏感性，但仍好于18Cr-8Ni奧氏體不銹鋼的耐應力腐蝕性能。

 該鋼主要(yao)用于造紙、煉油(you)、化(hua)肥、化(hua)工和(he)(he)石油(you)等工業領域，大多(duo)(duo)數用于制作熱交換(huan)器、冷凝(ning)冷卻器等，在許(xu)多(duo)(duo)情(qing)況下可代(dai)替06Cr19Ni10和(he)(he)022Cr17Ni12Mo2 鋼用于發生應力(li)腐(fu)蝕破裂的環境(jing)，也可利用其高的腐(fu)蝕疲勞強度制作造紙壓力(li)滾筒機、甲(jia)銨泵(beng)(beng)泵(beng)(beng)體等。
