019Cr18CuNb 鋼是一種超純中鉻鐵素體(ti)不(bu)銹鋼，由于添加了Nb、Cu，其耐蝕性能相當于06Cr19Ni10（0Cr18Ni9）鋼，同時冷成形性能也顯著提高，Nb的加人既起到穩定化作用，又改善了鋼的高溫性能，如抗氧化性能和高溫強度，其抗氧化溫度可達950℃，可滿足汽車排氣系統歧管的需求。該鋼還用于建筑的外裝飾部件、家電等。


 019Cr18MoTi 鋼是一種超(chao)低(di)碳鐵素(su)體不(bu)銹(xiu)鋼，鋼中允許(xu)少(shao)量氮(dan)存(cun)在，適當加(jia)入(ru)鈦(tai)、鈮和鋯，使鋼的(de)(de)加(jia)工性(xing)(xing)和焊接(jie)性(xing)(xing)有所改善。由于鉻、鉬的(de)(de)復合作(zuo)用，對弱還原(yuan)性(xing)(xing)酸(suan)（醋(cu)酸(suan)、果酸(suan)等）的(de)(de)耐全面(mian)腐(fu)蝕能力較022Cr18Ti鋼為(wei)優。該(gai)鋼的(de)(de)開始(shi)熱加(jia)工溫(wen)度為(wei)1100～1140℃，終止溫(wen)度為(wei)710～790℃，空冷(leng)，退火(huo)溫(wen)度為(wei)780～850℃，空冷(leng)或緩(huan)冷(leng)，退火(huo)后(hou)的(de)(de)力學性(xing)(xing)能見表(biao)9.28。


 019Cr18MoTi 鋼可用(yong)(yong)(yong)于(yu)制造與(yu)有機酸(suan)相接觸的(de)設(she)備及人造纖(xian)維(wei)、造紙、食品(pin)工業用(yong)(yong)(yong)的(de)耐蝕設(she)備，還(huan)可用(yong)(yong)(yong)于(yu)建筑(zhu)內外裝(zhuang)飾、車輛部件、廚房用(yong)(yong)(yong)具、餐具等(deng)。該(gai)鋼不(bu)適合在氧化酸(suan)（如(ru)硝酸(suan)）中使(shi)用(yong)(yong)(yong)。

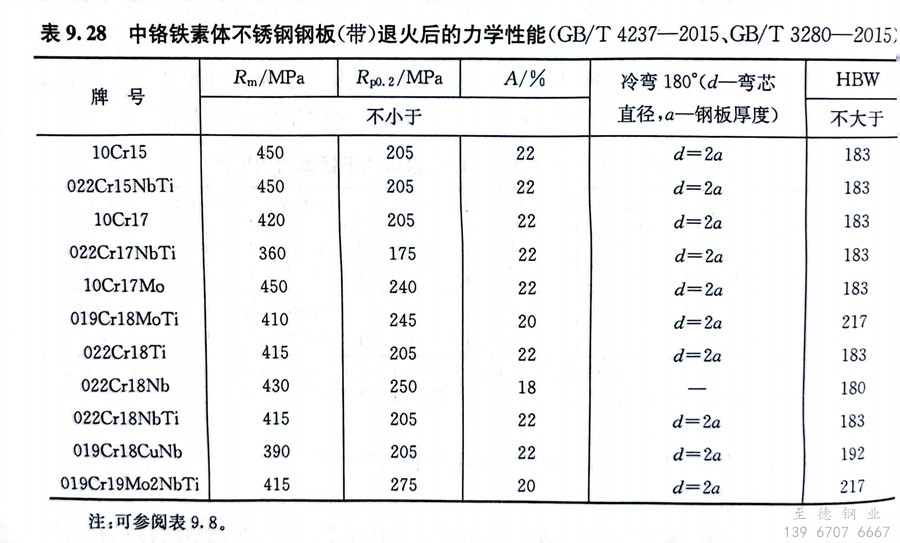

表 28.jpg


 019Cr19Mo2NbTi 鋼(gang)是一種(zhong)超低碳(tan)鐵(tie)素體不銹(xiu)鋼(gang)，由于加(jia)入了(le)1.75％～2.50％Mo，耐蝕(shi)性得到提高，耐應力腐蝕(shi)性好(hao)。該鋼(gang)的熱加(jia)工工藝為始鍛(duan)(duan)溫度1100～1140℃，終(zhong)鍛(duan)(duan)溫度705～790℃，空(kong)冷，退火溫度為800～1050℃，快冷，退火后(hou)的力學性能(neng)見表9.28。


 019Cr19Mo2NbTi 鋼用于制造汽車排氣系統、儲水槽、太陽能熱(re)水器(qi)、換熱(re)器(qi)、食(shi)品機械、印(yin)染機械和耐(nai)應力腐蝕設備(bei)。
