022Cr18Ti 不銹鋼的耐蝕性優于10Cr17鋼，鋼中單獨加入鈦或鈮，焊接性和冷成形性有所改善，抗晶間腐蝕性較好，其塑性、韌性也有所改善。該鋼存在475℃脆性問題，其使用溫度應低于300℃。

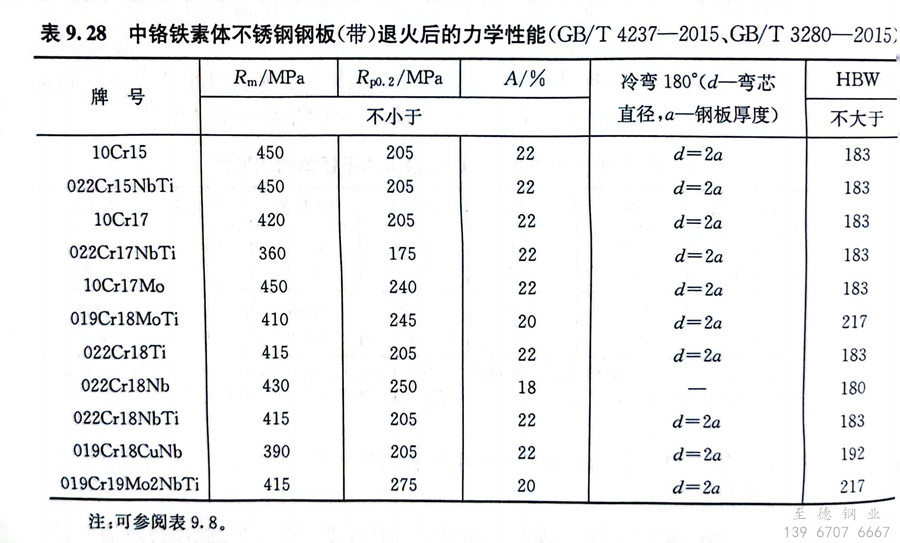

  022Cr18Ti 不銹鋼(gang)的開始熱加工溫(wen)(wen)度為1050～1150℃，終(zhong)止溫(wen)(wen)度為705～790℃，空冷。該鋼(gang)熱軋帶在罩式爐(lu)內退火(huo)，退火(huo)溫(wen)(wen)度為825～875℃，時間不小于8h；冷軋帶在連(lian)續退火(huo)爐(lu)中退火(huo)，溫(wen)(wen)度控制在850～860℃，退火(huo)后的力學性能見表(biao)9.28。

  022Cr18Ti 不銹鋼適于制造生產(chan)硝酸(suan)、氨酸(suan)等要(yao)求耐氧化酸(suan)的容(rong)器(qi)和管道設(she)備，可以部(bu)分代替18Cr-8Ni奧氏體不銹鋼，也可用(yong)于建筑內外裝飾、車輛部(bu)件、廚房用(yong)具(ju)(ju)、餐具(ju)(ju)等。
