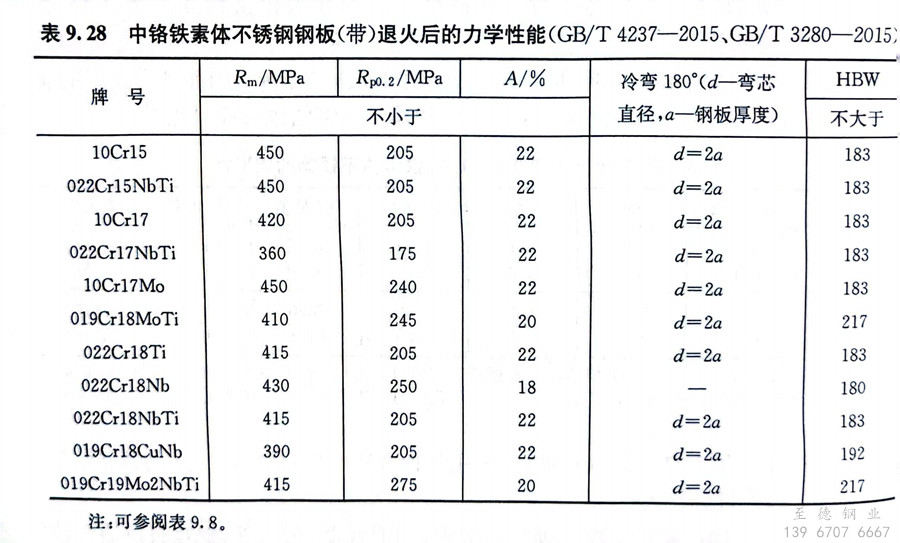

10Cr15是一種中鉻鐵素體不銹鋼，有良好的耐蝕性和較好的焊接性。該鋼的始鍛溫度為1040～1120℃，終鍛溫度為705～790℃，鍛后空冷，退火溫度為780～850℃，快冷或緩冷，退火后的力學性能見表9.28。

  10Cr15不銹鋼(gang)用(yong)于建(jian)筑內(nei)裝飾、重(zhong)油(you)燃燒室(shi)部件(jian)、家庭用(yong)具、家用(yong)電器部件(jian)。該鋼(gang)的(de)韌脆轉變溫(wen)(wen)度(du)在室(shi)溫(wen)(wen)以上，對(dui)缺口敏(min)感(gan)，不適于做室(shi)溫(wen)(wen)以下的(de)承載零件(jian)。

  10Cr17 不銹鋼是一種耐蝕性良好的通用鋼。該鋼易于熱加工，適合的熱變形溫度為1050～1150℃，為了獲得細的晶粒和較好的塑性，熱變形終止溫度應小于800℃并盡量低，同時在此溫度下應有足夠的變形量。該鋼退火溫度為780～800℃，空冷，其退火后的力學性能見表9.28。

  10Cr17 不(bu)銹鋼可以(yi)焊接，在(zai)碳含(han)量較高而(er)鉻含(han)量較低時，其組織結構為鐵素(su)體十(shi)少量珠(zhu)光(guang)體或鐵素(su)體十(shi)碳化物(wu)。由于它的韌脆轉變溫(wen)度在(zai)室溫(wen)以(yi)上，且對缺口敏感，不(bu)適宜制作室溫(wen)以(yi)下承受載荷的設備和部件，通常使用的鋼材截面尺寸不(bu)允(yun)許超過4mm。

  10Cr17 不銹鋼有晶間腐蝕傾向，其敏化溫度范圍在400～600℃，在700～850℃進行穩定化處理，敏化消失。在10Cr17鋼中加入5wc～0.80％的Ti可以抑制其晶間腐蝕傾向。

  10Cr17 不(bu)銹(xiu)鋼在大氣、水蒸氣等介質中具有(you)不(bu)銹(xiu)性(xing)，當介質中含有(you)較多氯離子時，則耐銹(xiu)性(xing)不(bu)足，在氧化(hua)性(xing)類溶液中有(you)良好的耐蝕性(xing)，尤其(qi)在稀硝酸中。該鋼主要用于生產硝酸、氨(an)酸的化(hua)工(gong)設(she)備，也(ye)可(ke)用于制(zhi)造食品和釀酒(jiu)的設(she)備、管道，薄(bo)板廣(guang)泛(fan)用于建筑內裝修(xiu)、日用辦(ban)公設(she)備、廚(chu)房器具、汽車裝修(xiu)、氣體燃燒器等。
