022Cr11Ti鋼是一種超低碳的鐵素(su)體不銹鋼，具有良好的成形性、經濟性、耐蝕性、抗氧化性等綜合性能，斷續高溫使用溫度為815℃，連續使用溫度為675℃。


  022Cr11Ti鋼(gang)的(de)開(kai)始熱加(jia)工溫(wen)度為1100～1150℃，卷取溫(wen)度約600℃，熱軋(ya)帶坯在(zai)罩式爐內退(tui)火(huo)工藝為（830～870℃）x8h，冷軋(ya)帶的(de)退(tui)火(huo)溫(wen)度控制在(zai)（860±10）℃。退(tui)火(huo)后(hou)的(de)力(li)學(xue)性能(neng)見表9.26。

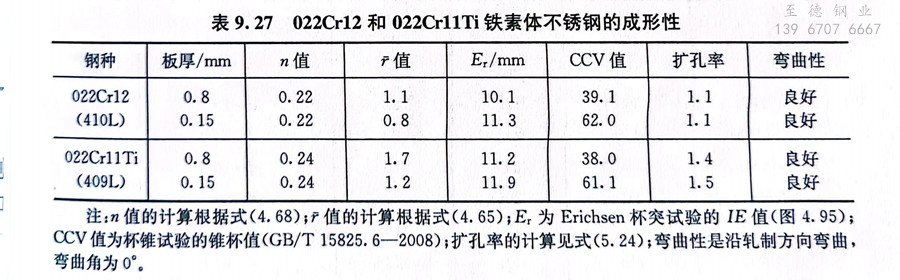

  022Cr11Ti鋼由于低(di)(di)的(de)(de)(de)碳、氮(dan)含量又加入(ru)鈦，鋼板平行面｛111｝較發達，因此值較高，深拉伸性能(neng)較好，當鈦的(de)(de)(de)加入(ru)量為(wei)C＋N的(de)(de)(de)10倍(bei)以(yi)上時可得到高的(de)(de)(de)r值。022Cr11Ti鋼還具(ju)有較好的(de)(de)(de)脹形(xing)性。脹形(xing)性是以(yi)形(xing)變(bian)強化(hua)指(zhi)數n為(wei)指(zhi)標的(de)(de)(de)（式(shi)（4.68）），置(zhi)換式(shi)固(gu)溶元素(su)(su)和(he)間隙式(shi)固(gu)溶元素(su)(su)對n值均有不利影響（表4.14）。022Cr11Ti鋼中的(de)(de)(de)鉻元素(su)(su)和(he)碳、氮(dan)的(de)(de)(de)含量均低(di)(di)并加入(ru)微量的(de)(de)(de)鈦，因此具(ju)有良好的(de)(de)(de)脹形(xing)性。表9.27為(wei)022Cr12和(he)022Cr11Ti鐵素(su)(su)體不銹鋼的(de)(de)(de)成形(xing)性對比。


表 27.jpg


  022Cr11Ti鋼(gang)有良好的焊接性，可(ke)采用各種方(fang)法焊接，焊接時輸入的熱量應該小些，避免晶粒過分長(chang)大。


  022Cr11Ti鋼廣泛用(yong)于(yu)汽車(che)排氣系(xi)統中(zhong)，如消音器、尾氣管、觸(chu)媒轉換器殼(ke)體等。煤(mei)氣燃燒噴嘴等需深拉伸成(cheng)形部件也大量采用(yong)022Cr11Ti鋼。
