在高壓香蕉視頻app下載蘋果版:不銹鋼管道連接中，廣泛使用有孔及無孔透鏡墊密封結構。透鏡墊的密封面均為球面，與管道的錐形密封面相接觸，初始狀態為一環線。在預緊力作用下，透鏡墊在接觸處產生塑性變形，環線狀變成環帶狀，密封性能較好。由于接觸面是由球面和斜面自然形成，墊片易對中。透鏡墊片密封屬于強制密封，密封面為球面與錐面相接觸，易出現壓痕，零件的互換性較差。此外，香蕉視頻app下載蘋果版:墊片制造成本較高，加工也較困難。
我國通用機械行業現行角式高壓閥門端法蘭(lan)，也多采用透鏡墊密封，其適用公稱壓力為16.0MPa~32.0MPa,公稱通徑為3~200mm,使用溫度為-30～200℃。
一(yi)、金(jin)屬透(tou)鏡墊型式與(yu)尺(chi)寸(cun)

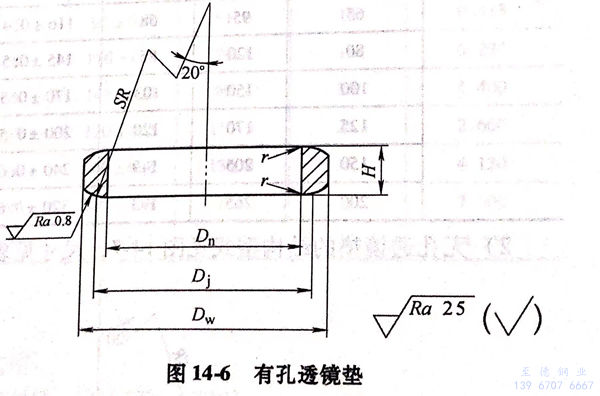

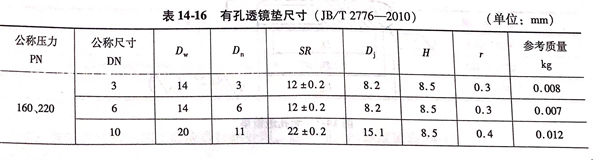

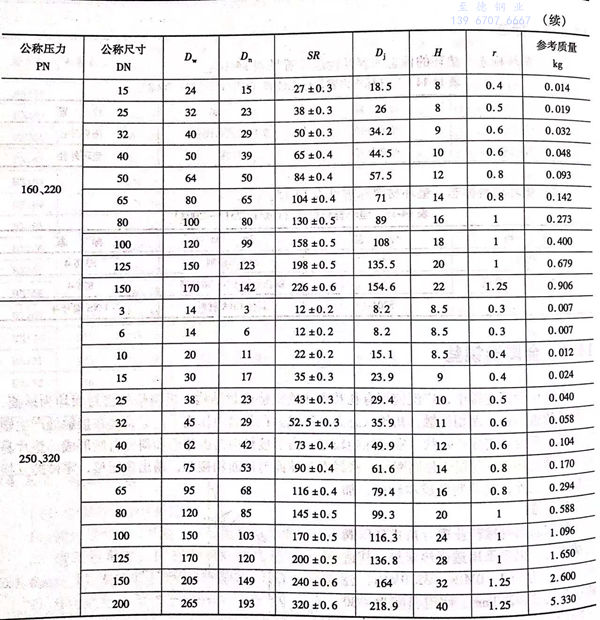

1. 有(you)孔透鏡墊的結(jie)構型式(shi)見圖(tu)14-6,尺(chi)寸見表(biao)14-16。

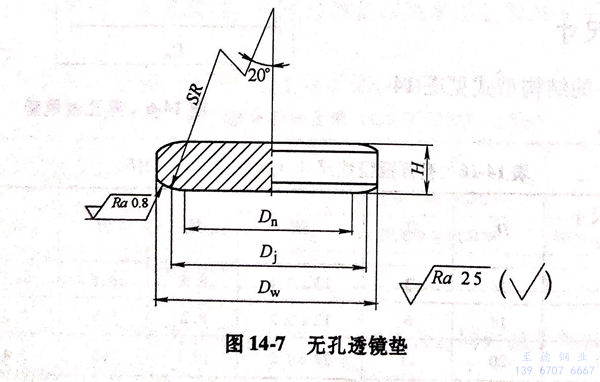

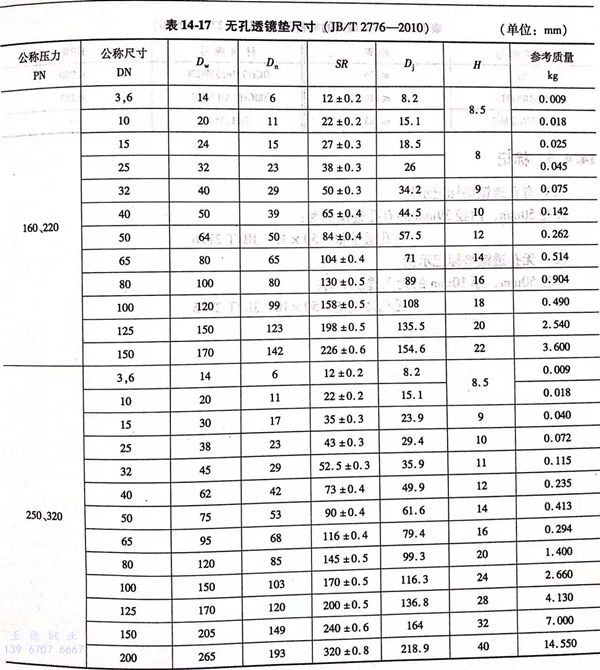

2. 無孔透鏡墊的結(jie)構型式(shi)見圖14-7,尺寸見表14-17。
二、金屬(shu)透鏡墊技術(shu)要求

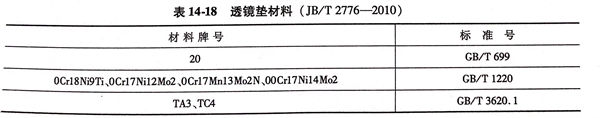

1. 透鏡墊(dian)材料可(ke)按表 14-18 的(de)規(gui)定選用(yong)。

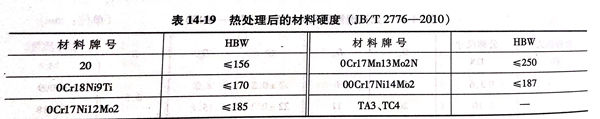

2. 透鏡墊材料經(jing)加工(gong)后應(ying)進(jin)行熱處(chu)理，熱處(chu)理后的硬度見表 14-19。
三、金屬透鏡墊標記(ji)
1. 有孔透鏡墊標記示(shi)例(li)
外徑50mm,內徑39mm的有孔(kong)(kong)透鏡墊為： 有孔(kong)(kong)透鏡墊 50×39 JB/T 2776
2. 無孔透鏡墊(dian)標記示例(li)
外徑50mm,厚(hou)10mm的無孔透(tou)鏡(jing)墊為：無孔透(tou)鏡(jing)墊 50×10 JB/T 2776
